项目信息
步惠机械自动钢丝收卷捆扎线把精密收卷、自动排线、卸卷移送、多道捆扎与二维码贴标集成在一条连续作业线上，面向中小卷径钢丝卷的规模化包装。
- 设备型号：自动钢丝收卷捆扎线
- 适用规格：钢丝 φ0.2-12mm，卷径 300-1800mm
- 单卷重量：最大 3000kg
- 收卷参数：0-600m/min 变频，张力 0.5-5kN
- 捆扎方式：径向 2-4 道 + 环向 1-2 道，钢带或 PET 带
- 贴标追溯：自动打印粘贴二维码标签，数据上传 ERP/MES
- 速度与效率：8-15 卷/小时，换型 ≤10 分钟
- 控制与交付：PLC+HMI 配方管理；约 30kW；交期 4 个月
自动钢丝收卷捆扎线整合了钢丝从轧制、拉拔后的收卷成型到最终捆扎包装的全流程自动化功能，主要面向中小卷径的钢丝卷（钢丝直径 0.2-12mm、卷径 300-1800mm、单卷最大 3000kg），针对钢丝生产中收卷不整齐、张力不均、捆扎松散等问题，提供从线材输送、精密收卷、自动排线到多道捆扎的一体化解决方案。该系统通过伺服驱动收卷机构实现钢丝的均匀缠绕，配合自动排线确保卷径规整，收卷完成后自动移送至捆扎工位，完成径向/环向多道捆扎，捆扎后由标签打印与粘贴装置打印二维码标签并上传 ERP/MES，全程由中央 PLC 控制系统协调，可无缝对接前序拉丝机、退火炉等设备，大幅提升钢丝收卷质量与生产效率，降低人工干预导致的质量波动。
挑战：突破钢丝收卷捆扎的传统瓶颈
- 收卷质量不稳定： 人工或半自动化收卷易出现排线错乱、张力波动，导致钢丝卷松散、边缘凸起，影响后续捆扎与使用，增加返工率。
- 收卷与捆扎衔接断层： 收卷完成后需人工转运至捆扎设备，流程分散，不仅耗时费力，还可能因搬运导致钢丝卷变形。
- 捆扎精度不足： 人工捆扎张力把控不准，过松导致运输中钢丝散落，过紧则造成卷芯变形，且捆扎道数、位置不一致，影响产品标准化。
- 效率与产能不匹配： 收卷速度与捆扎效率脱节，单卷处理周期长，难以满足高强度钢丝生产线的连续产出需求，形成产能瓶颈。
- 数据追溯缺失： 收卷参数（如张力、卷径）与捆扎信息无法自动关联记录，难以实现产品全生命周期追溯，不利于质量管控。
步惠机械自动钢丝收卷捆扎线以"伺服收卷 + 自动移送 + 多道捆扎 + 二维码贴标"的一体化方案替代人工收卷捆扎：钢丝由张力辊与导向轮组稳定输送，伺服收卷机配合自动排线器多层均匀缠绕，收卷完成后机械臂或移栽机自动卸卷、皮带输送至捆扎工位完成径向/环向多道捆扎，最后打印二维码标签并上传 ERP/MES，全程由中央 PLC 协调，可与拉丝机、退火炉联动组成连续产线。
功能 / 组件与收益
| 功能 / 组件 | 收益 / 投资回报 |
|---|---|
| 精密线材输送系统 | 通过张力辊与导向轮组稳定输送钢丝，实时监测线材速度与张力（0.5-5kN 可调），确保进入收卷机构前的线材状态稳定，减少波动导致的收卷偏差。 |
| 伺服驱动收卷机 | 采用伺服电机控制收卷速度与张力，配合自动排线器（排线精度 ±1mm），实现钢丝多层均匀缠绕，卷径误差 ≤3mm，边缘整齐无凸起。 |
| 自动卸卷与移送机构 | 收卷完成后，机械臂或移栽机自动将钢丝卷从收卷轴卸下，通过皮带输送至捆扎工位，消除人工转运环节，避免卷体变形。 |
| 多道智能捆扎机 | 根据钢丝卷规格自动完成 2-4 道径向捆扎（可选 1-2 道环向捆扎），采用高强度钢带或 PET 带，张力精准控制（500-2000N），确保捆扎牢固且不损伤钢丝。 |
| 卷径检测与称重模块 | 收卷过程中实时检测卷径，达到预设值自动停机；捆扎前完成称重（精度 ±0.2%），数据同步至控制系统，用于生产统计与质量追溯。 |
| 中央 PLC 控制系统 | 集成触摸屏 HMI，存储 30+ 种钢丝规格的收卷、捆扎配方，支持一键换型；实时显示收卷张力、速度、捆扎道数等参数，自动报警并记录故障信息。 |
| 前序设备对接接口 | 可与拉丝机、退火炉等设备联动，根据前序产出速度自动调节收卷节奏，实现"轧制-收卷-捆扎"连续自动化，提升整体产线效率。 |
| 标签打印与粘贴装置 | 捆扎完成后自动打印包含钢丝规格、长度、重量、批次的二维码标签并精准粘贴，数据上传至 ERP/MES 系统，实现全流程可追溯。 |
适用场景与行业
- 钢丝生产企业： 用于高强度钢丝、弹簧钢丝、不锈钢丝等的收卷与捆扎，适配从粗丝到细丝的全规格生产需求。
- 金属制品厂： 对钢丝绳、钢丝网用半成品钢丝进行收卷捆扎，确保车间内流转的规范性与存储效率。
- 汽车钢丝供应商： 为汽车轮胎用钢丝、安全带用钢丝提供高精度收卷捆扎，满足下游车企对原材料的整齐度要求。
- 建筑钢材行业： 用于预应力钢丝、钢绞线的收卷捆扎，确保工地运输与堆放过程中不松散、不变形。
- 五金线材加工： 对铁丝、钉线等小型钢丝进行标准化收卷捆扎，提升零售包装的美观度与实用性。
公司优势
- 收卷+捆扎一体化： 整合精密收卷与智能捆扎功能，实现钢丝从成型到包装的无缝衔接，消除人工转运导致的质量问题。
- 高精度收卷控制： 伺服驱动+自动排线技术确保钢丝卷整齐紧实，卷径误差 ≤3mm，解决传统收卷的"松卷、乱线"痛点。
- 全流程数据联动： 收卷参数、重量、捆扎信息实时关联并上传至管理系统，实现产品从生产到交付的全生命周期追溯。
- 高柔性产线适配： 支持多规格钢丝快速换型，配方化管理实现 10 分钟内完成收卷张力、捆扎参数的调整，满足多品种生产。
- 产能协同优化： 可与前序设备联动调速，避免"前堵后等"的产线失衡问题，提升整体生产效率 30% 以上。
- 耐用性与稳定性： 收卷机构采用耐磨材料，捆扎系统核心部件进口，设备无故障运行时间 ≥1000 小时，维护成本低。
请求报价
想解决钢丝收卷不整齐、捆扎松散的问题吗？联系我们，提供您的钢丝直径、目标卷径、日产量及前序设备型号，我们将为您定制自动钢丝收卷捆扎线方案，包含 3D 布局模拟、设备配置清单及详细报价。立即咨询，让自动化产线为您提升产品质量、释放产能潜力！
步惠机械自动钢丝收卷捆扎线面向中小卷径钢丝卷，集成精密收卷、自动排线、自动卸卷移送、多道捆扎与二维码贴标于一条连续作业线，适用钢丝直径 0.2-12mm、卷径 300-1800mm、单卷最大 3000kg，收卷 0-600m/min 变频、张力 0.5-5kN，捆扎径向 2-4 道 + 环向 1-2 道（钢带或 PET 带，张力 500-2000N），产能 8-15 卷/小时
| 参数 | 规格 / 说明 |
|---|---|
| 适用钢丝规格 | 钢丝直径 0.2-12mm，收卷后卷径 300-1800mm，卷宽 100-600mm |
| 单卷重量 | 最大 3000kg |
| 收卷速度 | 0-600m/min 变频可调，排线精度 ±1mm |
| 收卷张力 | 0.5-5kN 连续可调，控制精度 ±2% |
| 捆扎参数 | 钢带宽度 19-32mm 或 PET 带 16-25mm；捆扎道数 2-4 道（径向），1-2 道（环向可选）；张力 500-2000N 可调 |
| 整体效率 | 8-15 卷/小时（根据卷径与钢丝直径调整） |
| 控制系统 | PLC+HMI 触摸屏，支持配方管理、数据记录、远程诊断 |
| 电源要求 | 380V AC，50Hz，总功率约 30kW（含收卷与捆扎系统） |
| 气源要求 | 0.6-0.8MPa，流量 0.8m³/min |
| 设备占地面积 | 约 40-60㎡（根据收卷机规格与布局调整） |
| 防护等级 | 电气部分 IP54，机械部分 IP65 |
咨询此项目
联系信息
- +86-13115083849
- info@cnbhpac.com
- +86-13115083849

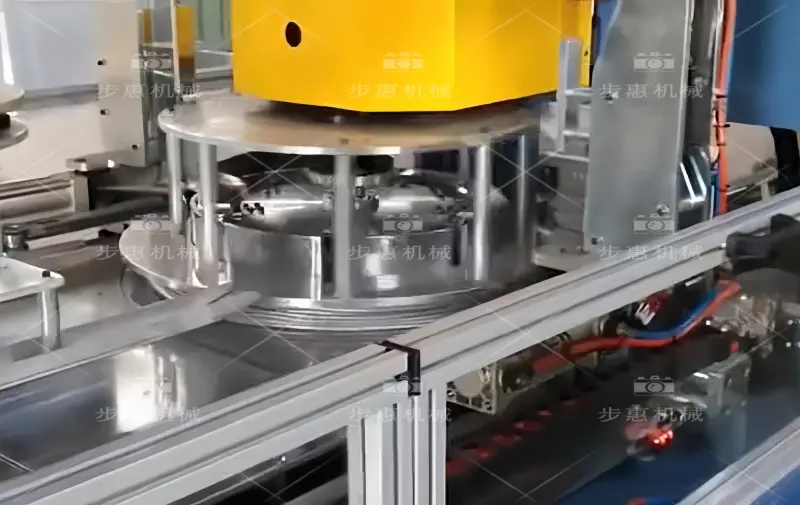

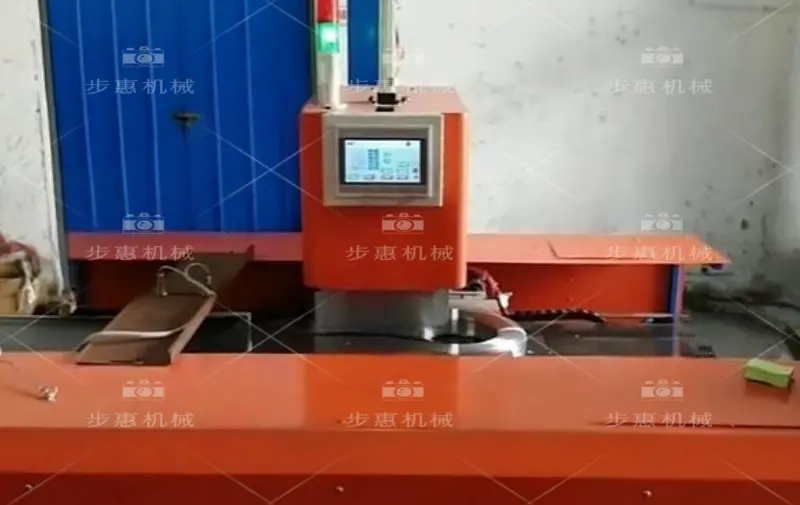

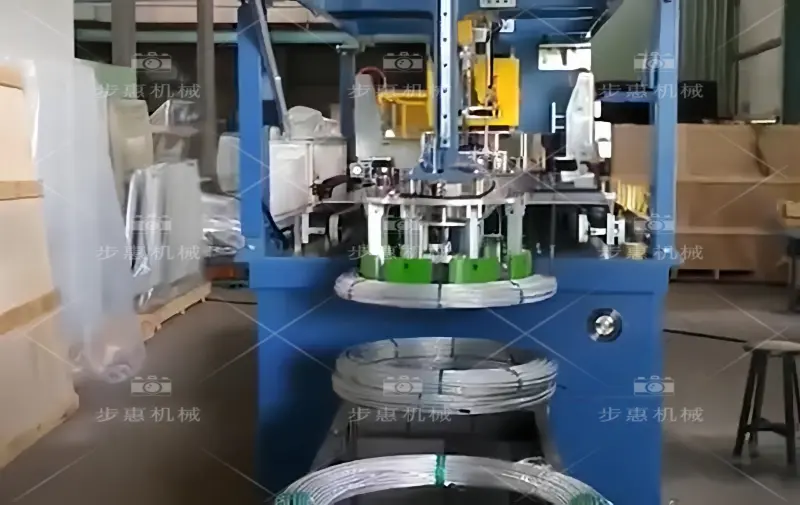

应用案例
