全自动钢丝线卷包装机-FPW-400_钢丝线卷自动缠绕包装设备厂家定制-步惠机械
项目信息

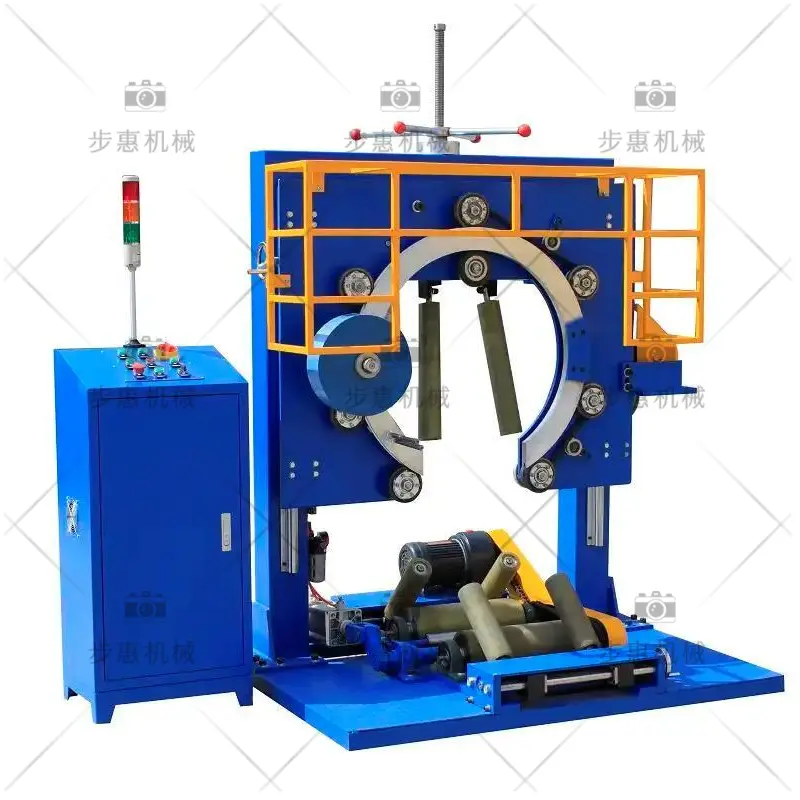

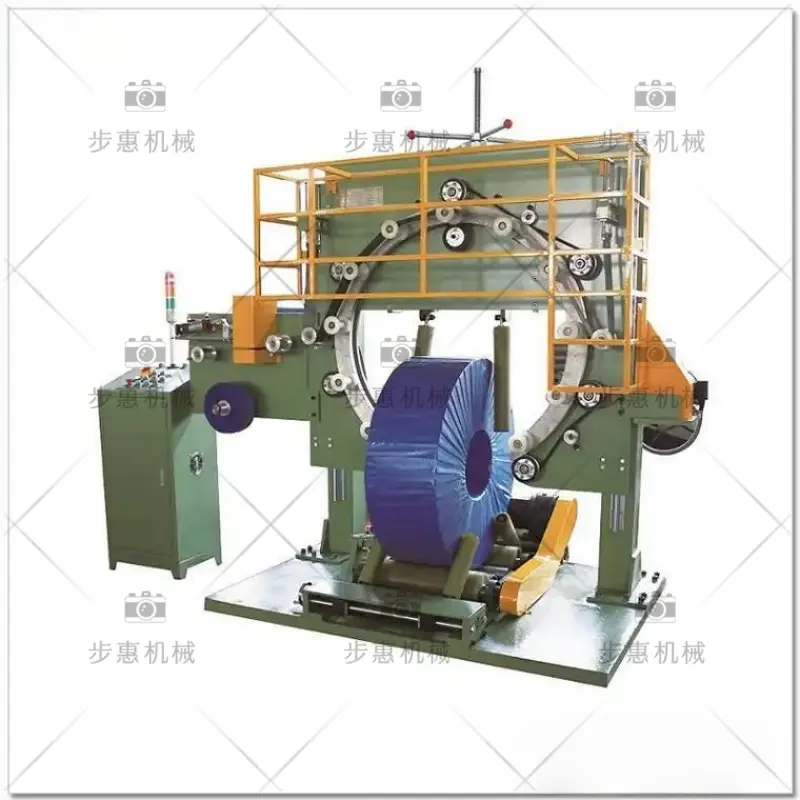

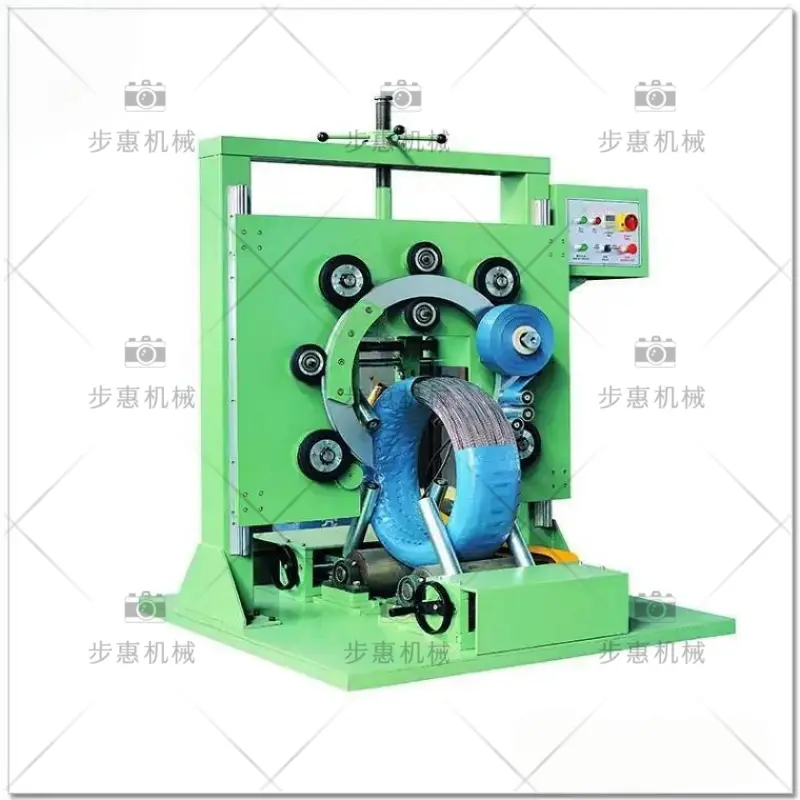

步惠机械FPW-400钢丝线卷包装机，专为钢丝线卷、PC线、金属线圈等卷料设计，采用卧式自动定位输送与高强度环绕缠绕结构，集成张力自适应控制、防锈防护包装模块与多层覆盖功能，在PLC集中管控下实现从自动上料到包膜切断的全流程自动化。适用直径300-1200mm、宽度200-800mm、最大承重1500kg的钢丝线卷，可调缠绕层数、重叠度与转速，支持VCI防锈膜、缠绕膜、防锈纸等多种包材，防护紧密、减少人工与膜材消耗。
适用物料：钢丝线卷、PC线、金属线圈等卷料
结构形式：卧式自动定位输送 + 环绕式高强度缠绕
适用规格：直径300-1200mm，宽度200-800mm
最大承重：1500 kg
缠绕速度：6-18 r/min（变频可调，按线卷直径自适应）
张力调节：0-100 N（数字式张力控制器，自适应钢丝硬度）
缠绕重叠度：20%-70%（PLC 精准调控）
最大缠绕层数：1-8 层（可预设，自动计数停止）
输送速度：4-12 m/min（变频调速，适配产线节奏）
电源：AC 380V 50Hz 三相五线，功率约 5.5 kW
气源：0.6-0.8 MPa（定位、护边加装等气动组件）
包材类型：LLDPE 拉伸膜（可选 VCI 防锈膜）、防锈纸
控制方式：PLC + 10.1 英寸触摸屏 HMI，支持配方存储、数据记录、远程诊断
操作方式：全自动 / 半自动 / 手动 三种模式切换，支持无人化生产
钢丝线卷因材质坚硬、表面易磨损且存储运输中易发生松散的特性，对包装的紧固性、防护性及自动化适配性要求极高。传统人工包装不仅劳动强度大，还常因缠绕不紧、防护不足导致钢丝锈蚀、表面划伤或线卷松散，影响产品质量与运输安全。步惠机械FPW-400钢丝线卷包装机专为解决这一痛点设计，通过卧式输送与环绕式高强度缠绕技术，集成自动定位、张力自适应控制及多层防护包装功能，在PLC集中管控下实现钢丝线卷从上线到包装完成的全流程自动化，确保包装紧固可靠、防护全面，大幅降低人工干预与质量风险。
挑战：克服钢丝线卷包装的低效与防护短板
- 人工操作强度大： 钢丝线卷重量大、边缘锋利，手动搬运、调整缠绕位置易造成操作人员磕碰受伤，且劳动效率低下，难以匹配批量生产需求。
- 包装紧固性不足： 人工缠绕张力不均，易导致线卷松散、钢丝错位，运输过程中可能发生线材脱落或相互摩擦损伤，增加返工成本。
- 防护性能单一： 传统包装仅依赖简单缠绕，缺乏针对性防潮、防锈处理，钢丝易受环境湿气侵蚀产生锈蚀，影响产品使用寿命。
- 规格适配性差： 不同直径、重量的钢丝线卷需差异化包装参数，人工调整精度低、换型时间长，难以满足多规格生产需求。
- 流程衔接断层： 包装环节与前后工序（如拉丝、收卷、仓储）缺乏自动化对接，人工转运间隙导致产线节拍变慢，效率损失明显。
解决方案：钢丝线卷包装机FPW-400的功能与收益
| 功能 / 组件 | 收益 / 投资回报 |
|---|---|
| 卧式自动定位输送系统 | 滚筒式卧式输送配合光电传感定位，自动校准线卷中心，确保缠绕轨迹同心，避免偏心导致的包装松散或膜材浪费。 |

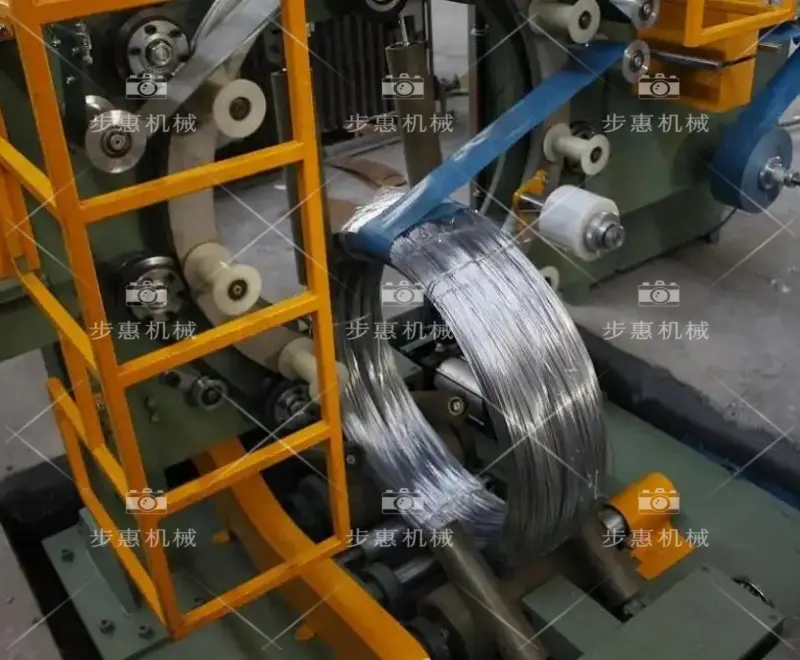

| 高强度环绕缠绕机构 | 双膜架同步环绕线卷360°旋转，支持交叉缠绕与多层覆盖，缠绕紧密度显著提升，有效防止钢丝线卷松散。 |
| 张力自适应控制系统 | 0-100N无级可调张力，PLC实时监测钢丝硬度自动匹配张力参数，避免张力过大损伤钢丝或过小导致缠绕不紧。 |
| 防锈防护包装模块 | 可选配VCI防锈膜缠绕或防锈纸覆盖功能，形成防潮防锈保护层，延长钢丝存储周期，降低锈蚀风险。 |
| 多规格配方存储功能 | 支持存储150+包装配方，预设缠绕层数（1-8层）、重叠度（20%-70%）、转速等参数，换型一键调用，调整时间缩短至2分钟内。 |
| 全自动进出料衔接装置 | 与前端收卷机、后端仓储输送线无缝对接，实现线卷自动上下料，消除人工搬运风险，提升产线连续性。 |
| 线卷边缘防护机构 | 自动加装硬质纸板或塑料护边，保护钢丝线卷边缘锋利部位，避免包装膜被划破，同时防止运输中边缘碰撞损伤。 |
| 智能故障诊断系统 | 实时监测膜材余量、电机负载、定位精度等状态，HMI界面可视化显示故障点并推送解决方案，缩短停机时间。 |
| 耐磨耐用结构设计 | 关键部件采用高强度合金材质与耐磨涂层，适应钢丝线卷的坚硬特性，延长设备使用寿命。 |
| 可选称重贴标集成 | 在线称重（精度±0.5%）与自动贴标同步完成，记录线卷重量、规格等信息，支持MES/ERP系统追溯管理。 |
全自动钢丝线卷包装机-FPW-400是步惠机械专为钢丝线卷、PC线、金属线圈等卷料设计的自动化环式缠绕包装设备。整机采用卧式自动定位输送与高强度环绕缠绕机构，集成张力自适应控制、防锈防护包装模块与多层覆盖功能，在PLC集中管控下实现从自动上料、定位、缠绕到包膜切断的全流程自动化。适用直
| 参数 | 规格 / 说明 |
|---|---|
| 型号 | 钢丝线卷包装机 FPW-400 |
| 结构形式 | 卧式自动定位输送 + 环绕式高强度缠绕 |
| 适用规格 | 直径 300-1200 mm，宽度 200-800 mm |
| 最大承重 | 1500 kg |
| 缠绕速度 | 6-18 r/min（变频可调，按线卷直径自适应） |
| 膜材类型 / 宽度 | LLDPE 拉伸膜（可选 VCI 防锈膜），宽度 500/750 mm |
| 预拉伸率 | 200%-400%（机械预拉伸结构，节省膜材消耗） |
| 张力调节范围 | 0-100 N（数字式张力控制器，自适应钢丝硬度） |
| 缠绕重叠度 | 20%-70%（PLC 精准调控，确保覆盖无死角） |
| 最大缠绕层数 | 1-8 层（可预设，自动计数停止） |
| 输送速度 | 4-12 m/min（变频调速，适配产线节奏） |
| 控制系统 | PLC + 10.1 英寸触摸屏 HMI，支持配方存储、数据记录、远程诊断 |
| 电源要求 | AC 380V 50Hz 三相五线，功率约 5.5 kW |
| 气源要求 | 0.6-0.8 MPa（定位、护边加装等气动组件） |
| 设备尺寸（长×宽×高） | 3800×2200×2500 mm（基础款，含输送段） |
| 安全标准 | 符合 GB/T 19670-2005 包装机械安全要求，配备防护围栏、急停、红外护手 |
| 可选配置 | VCI 防锈膜缠绕模块、自动贴标机、在线称重系统、边缘护边自动加装装置 |
| 操作方式 | 全自动 / 半自动 / 手动三种模式切换，支持无人化生产 |
