全自动钢丝收卷捆扎一体机_卧式钢丝收卷捆扎设备-步惠机械
项目信息
步惠机械全自动钢丝收卷捆扎一体机（卧式）整合收卷、张力控制与捆扎功能于水平支撑结构，专为重型大直径钢丝卷设计，解决传统立式设备重心不稳、难承载 3 吨以上卷体的问题。
- 机型结构：卧式水平支撑，稳定承接重型钢丝卷
- 适用钢丝线径：可按需定制（Customized）
- 最大线速度：200-800 m/min
- 机器中心高度：距地面 1000 mm
- 成卷速度：双收卷头 40 卷/小时，单头 20 卷/小时
- 电源：380/440 Vca，60 Hz
- 核心模块：垂直式张力站 + 自动收卷机 + 自动捆扎机 + 自动卸料机
- 捆扎配置：PP 带 8mm×0.8mm，3-6 处多处捆扎
在重型钢丝、大直径线材加工中，传统立式收卷设备难以承载 3 吨以上钢丝卷，且易因重心不稳导致收卷偏移；而卧式全自动钢丝收卷捆扎一体机凭借水平支撑结构，可稳定承接重型钢丝卷，同时整合捆扎功能，避免转运过程中的松散变形，成为钢铁企业处理大规格钢丝的核心装备。
挑战：突破重型钢丝收卷捆扎的传统短板
- 重型卷体承载困难： 传统立式收卷设备难以稳定承载 3 吨以上钢丝卷，重心偏高易致收卷偏移、散卷，存在安全隐患。
- 捆扎松散易变形： 人工或简易捆扎松紧不一，运输后钢丝卷变形散包，客户投诉率高。
- 包装效率低下： 人工收卷、捆扎速度慢，无法满足高产需求，成为产线瓶颈。
- 规格切换耗时： 不同直径钢丝需频繁调整设备，换型停机时间长，制约柔性生产。
- 表面防护不足： 钢丝仓储或海运时易生锈、划伤，缺乏统一防护标准。
解决方案：卧式收卷捆扎一体机的功能与收益
| 功能 / 组件 | 收益 / 投资回报 |
|---|---|
| 垂直式张力站钢丝辊 | 钢板装配焊接结构，减速电机驱动，可调节线卷张力（DC-24V 张力控制箱），钢丝累计长度 5m-20m；限位开关 + 压缩弹簧防撞，机床切断电线同时停机，避免过度拉伸或断裂。 |
| 自动收卷机（双收卷头） | 双收卷头保证连续绕线，自动送线、缠绕、切割；PLC 存储线卷数据，换规读取即可；伺服电机控制旋转，触摸屏 + 调速按钮 + 紧急开关；米数计测器（铝合金轮 + 陶瓷上轮）精确记录长度。 |
| 自动钢丝卷捆扎机 | 电子眼定位 + 电脑程序控制，PP 带径向（ID）绑带，3-6 处多处捆扎；不同线圈自动定位、张力调节，与收卷机自动连接；附升降功能锥形轧辊，安全热焊接头。 |
| 自动线卷卸料机 | 自动程序控制，自动定位每个设置，起重装置与输送平稳运行，实现收卷-捆扎-卸料连续自动化。 |
适用场景与行业
- 重型钢丝生产企业： 用于大直径、3 吨以上重型钢丝卷的收卷捆扎，卧式结构稳定承接，避免立式重心隐患。
- 钢丝绳 / 钢绞线制造厂： 对半成品或成品钢丝卷进行收卷 + 捆扎一体处理，提升流转效率。
- 金属制品 / 建材行业： 预应力钢丝、钢绞线收卷捆扎，抵御仓储与工地环境的松散变形。
- 大批量连续产线： 在线型 / 离线型双模式，对接前序轧制与后序仓储，形成自动化闭环。
公司优势
- 卧式重载专精： 水平支撑结构专为 3 吨以上重型钢丝卷设计，解决立式设备重心不稳、收卷偏移的固有短板。
- 收卷捆扎一体： 在同一机组内完成收卷 + 张力控制 + 多处捆扎，减少转运环节，避免松散变形。
- 欧盟标准设计： 设备符合欧盟设计要求与工业标准，结构可靠，适配出口与高端产线。
- 柔性换型： PLC 存储多组线卷数据，换规只需读取，减少停机；支持线径、长度、速度在线调整。
- 在线 / 离线双模式： 可按车间布局选择在线型或离线型自动包装线，部署灵活。
- 全程自动化： 从送线、计长、收卷、切断到捆扎、卸料联动控制，减少人工干预。
请求报价
需要稳定承接重型钢丝卷的卧式收卷捆扎一体机吗？联系我们，提供您的钢丝线径、单卷重量、日产量及车间布局，我们将为您定制卧式收卷捆扎一体机方案，包含设备配置清单与详细报价。立即咨询，让专业设备帮您提升包装质量、降低综合成本！
步惠机械全自动钢丝收卷捆扎一体机（卧式）整合收卷、张力控制与捆扎功能于水平支撑结构，专为重型大直径钢丝卷设计。设备符合欧盟设计要求，支持在线型与离线型两种自动包装线，可稳定承接 3 吨以上钢丝卷，解决传统立式设备重心不稳、收卷偏移、转运松散变形等问题，提升包装一致性与生产效
| 参数 | 规格 / 说明 |
|---|---|
| 适用钢丝线径 | Customized（按需定制） |
| 最大线速度 | 200-800 m/min |
| 机器中心高度 | 距地面 1000 mm |
| 电源要求 | 380/440 Vca，60 Hz |
| 线圈规格 | Customized（按需定制） |
| 成卷速度 | 40 卷/小时（双收卷头），20 卷/小时（单头） |
| 钢丝累计长度（张力站） | 5-20 m |
| 张力调整 | DC-24V 张力控制箱，仪表显示，同步装置自动控制卷取速度 |
| 捆扎带宽度 | 8 mm |
| 捆扎带厚度 | 0.8 mm |
| 捆扎方式 | Polyester（聚酯带） |
| 捆扎效果 | Smooth / High quality polyester strap |
| 接头方式 | By friction - vibration（摩擦振动式） |
| 捆扎位置 | 钢丝卷前部（front part of the wire coil） |
| 接头强度 | 约为带子破断负荷的 75-80% |
| 多处捆扎 | 3-6 处 |
| 卸料机 | 自动程序控制，自动定位，起重装置与输送平稳运行 |
咨询此项目
联系信息
- +86-13115083849
- info@cnbhpac.com
- +86-13115083849
应用案例

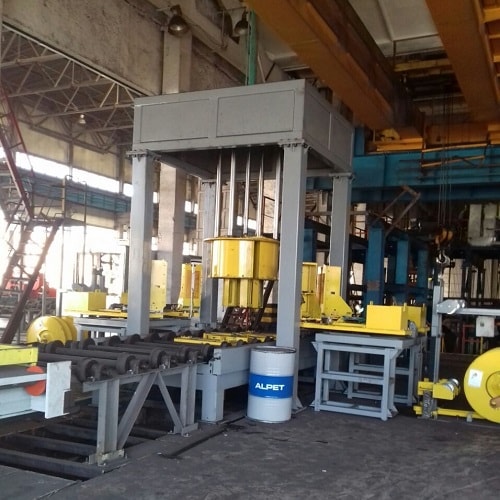

该设备在客户现场的真实落地应用。
