项目信息
步惠机械全自动铝卷包装线，专为铝卷（冷轧/热轧/铝合金卷）设计，集成自动输送、内圈支撑、VCI膜缠绕、径向环向打带与智能控制，实现铝卷包装全流程自动化，防氧化防划伤，并可对接MES/ERP系统。
适用材料：铝卷（冷轧/热轧/铝合金卷），亦可兼容铜卷、钢卷等环形金属
材料兼容性：铜、铝、钢等
传感器类型：红外传感器
自动定位：是
噪音等级：低于 75dB
生产环境：-10 至 45℃
操作语言：支持多语言界面
防尘等级：IP54
工作模式：全自动、手动可选
自动铝卷包装线专为铝卷（如冷轧铝卷、热轧铝卷、铝合金卷等）的存储与运输需求设计，提供从输送、定位、防护到包装的全自动化解决方案，解决传统铝卷包装中人工操作导致的表面划伤、防护不均、效率低下等问题。该系统通过辊道或气垫输送将铝卷平稳移送至各工位，自动完成内圈支撑、边缘保护、VCI膜缠绕、径向/环向打带及外层覆膜，全程由中央PLC控制系统协调，可无缝对接前序轧制/分切生产线与仓储系统。通过一体化自动化流程，既能避免铝卷表面氧化、划伤，确保包装一致性，又能提升包装效率，降低人工成本，满足铝卷在存储、运输中的高品质防护要求。
挑战：突破铝卷包装的传统难题
- 表面易受损与氧化：铝卷表面易形成氧化膜，人工搬运、接触易造成划痕、压痕，且防护不当会导致存储中出现霉斑、腐蚀，影响产品外观与性能。
- 包装效率与产线脱节：人工包装单卷铝卷耗时久，难以匹配高速生产线的产出节奏，形成生产瓶颈，制约整体产能。
- 捆扎与防护一致性差：人工打带张力不均导致铝卷松散，缠绕膜覆盖不全面、边缘防护不到位，运输中易发生碰撞变形，增加损耗率。
- 安全风险与人工成本高：铝卷重量大（可达数吨），人工搬运、翻转存在挤压、坠落风险，且高强度劳动导致人力成本居高不下。
- 数据追溯缺失：人工记录铝卷规格、重量等信息易出错，无法与生产管理系统联动，不利于质量追溯与库存管理。
解决方案：自动铝卷包装线的功能与收益
| 功能 / 组件 | 收益 / 投资回报 |
|---|---|
| 智能输送与定位系统 | 采用变频辊道或气垫输送，配合激光传感器实现铝卷精准定位，误差≤1mm，避免输送过程中的摩擦损伤，确保后续包装工位对位精准。 |
| 内圈支撑与边缘保护装置 | 自动插入内圈支撑件防止铝卷内圈变形，同时为两侧边缘安装硬质纸板或金属护边，全面覆盖边缘棱角，防止碰撞损伤。 |
| 多层VCI膜缠绕系统 | 通过轨道式缠绕机构对铝卷进行360°多层缠绕，VCI膜预拉伸率达50%-100%，形成防潮、防氧化屏障，延长存储周期至12个月以上。 |
| 径向+环向自动打带机 | 沿铝卷径向（2-4道）和环向（1-2道）自动打带，张力可调（500-3000N），确保铝卷固定牢固，运输中无松动移位，降低损耗。 |
| 外层覆膜/编织布覆盖装置 | 可选配外层缠绕膜或编织布覆盖，增强整体防护性能，抵御运输过程中的灰尘、雨水及机械摩擦，提升包装完整性。 |
| 中央PLC控制系统 | 配备触摸屏HMI，存储50+种铝卷规格的包装配方，支持一键换型；实时监控设备运行状态，自动记录故障信息并报警，便于快速排查与维护。 |
| 称重与扫码贴标集成 | 包装过程中自动完成铝卷称重（精度±0.1%），同步扫描铝卷ID并打印粘贴包含重量、规格、批次的标签，数据实时上传至ERP/MES系统，实现全流程可追溯。 |
| 产线对接与仓储接口 | 可直接对接前序分切/轧制生产线及后序AGV/叉车转运通道，实现从生产到包装再到仓储的连续自动化流程，消除人工转运间隙。 |
全自动铝卷包装线专为冷轧、热轧、铝合金卷设计，集成自动输送、内圈支撑、VCI膜缠绕、径向环向打带与智能PLC控制，实现铝卷包装全流程自动化，防氧化防划伤、提升效率降人工，可对接MES/ERP系统。
| 参数 | 规格 / 说明 |
|---|---|
| 适用铝卷规格 | 外径 500-2000mm，内径 300-610mm，宽度 200-2000mm |
| 铝卷重量 | 最大 10000kg |
| 包装效率 | 8-18卷/小时（根据铝卷规格及包装层数调整） |
| 打带参数 | 钢带宽度 19-32mm，厚度 0.8-1.2mm；打带张力 500-3000N 可调 |
| 缠绕膜参数 | VCI膜宽度 500-1200mm，厚度 0.03-0.05mm；预拉伸率 50%-100% |
| 输送速度 | 0-10m/min 变频可调 |
| 称重精度 | ±0.1% FS |
| 控制系统 | PLC+HMI触摸屏，支持配方管理、数据记录、远程诊断 |
| 电源要求 | 380V AC，50Hz，总功率约 25kW |
| 气源要求 | 0.6-0.8MPa，流量 1.2m³/min |
| 设备占地面积 | 30-50㎡（根据功能模块及布局调整） |
| 防护等级 | 电气部分 IP54，机械部分 IP65 |
咨询此项目
联系信息
- +86-13115083849
- info@cnbhpac.com
- +86-13115083849
常见问题解答 (FAQ)
关于全自动铝卷包装线_铝卷自动包装设备厂家定制-步惠机械，我们整理了客户最关心的问题。如需更多帮助，欢迎随时联系我们。

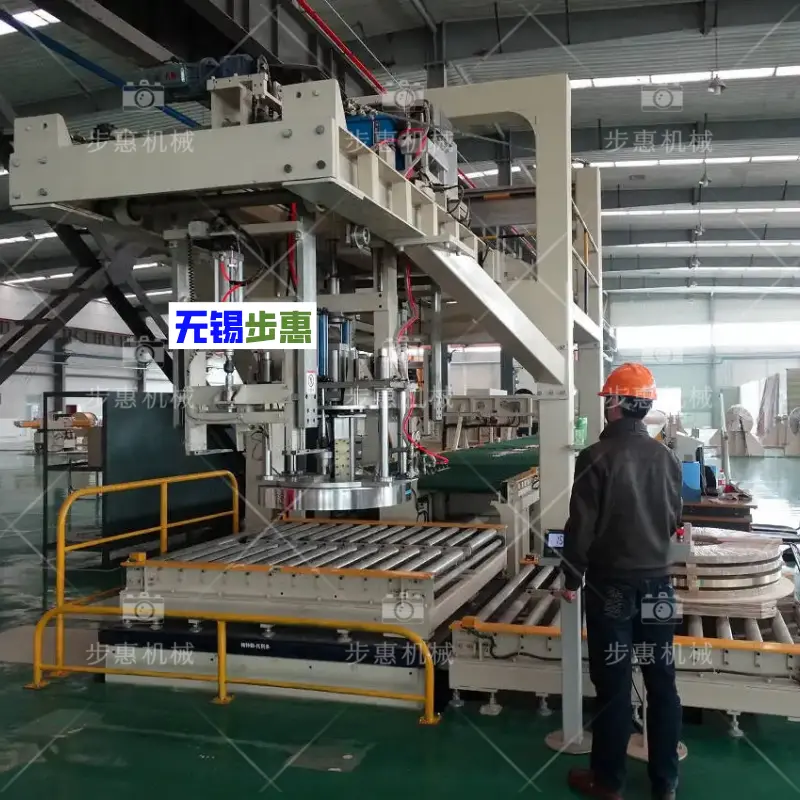

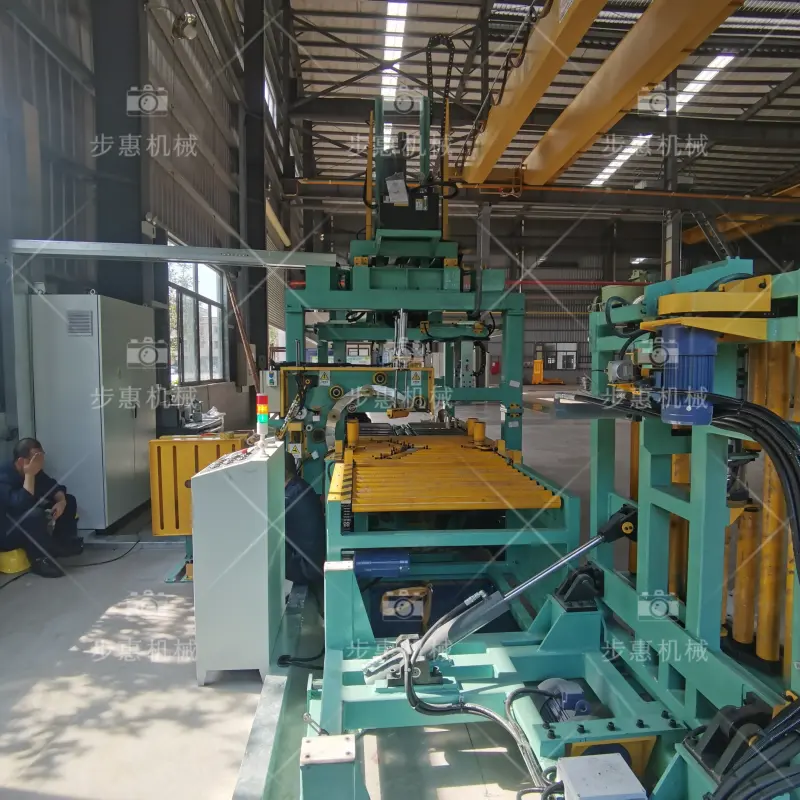

应用案例
