全自动在线自动软管包装机_软管管材线圈流水线在线缠绕包装设备定制-步惠机械
项目信息

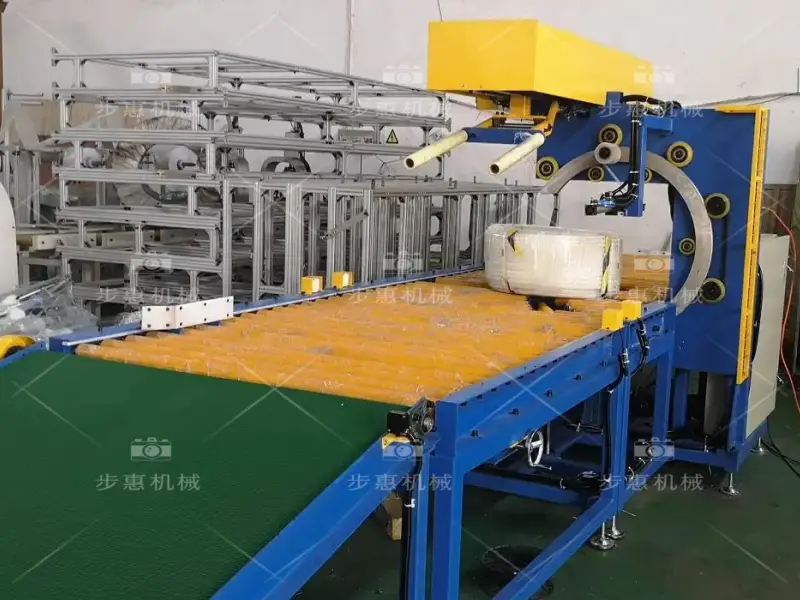

步惠机械在线自动软管包装机，采用 PLC/HMI 控制的水平包装线，专为软管、管材线圈的在线自动化缠绕包装设计。设备整合水平输送、定心、缠绕、自动切割与堆垛功能，仅需一位操作员即可完成从进料到出料的连续包装，通过变频可调环速、滚轮速度与张力确保覆盖均匀，PU 覆层支撑滚轮和可调工作台高度提升人体工学与安全性，是为流水线量身打造的交钥匙高吞吐量包装方案。
适用线圈类型：波纹软管、PVC/PE 管材等环形线圈
适用线圈内径：约 300–1200 mm
适用线圈外径：约 700–1400 mm
适用线圈宽度：120–300 mm
适用线圈重量：10–150 kg
最大环速：最高约 100 r/min（变频控制）
功率消耗：约 3.8 kW
电源：380V 50Hz 三相
控制系统：PLC + HMI 触摸屏（可存储多组线圈参数，快速切换）
包装材料：内层拉伸膜（ID 50mm / OD 100–150mm / 宽约 90mm）；可选纸张 / HDPE / 编织材料
重叠率：10%–90% 可调
安全装置：护栏、指示报警、软启动/停止、自动复位
定制选项：输送长度、工作台高度（约 880–890mm）可按生产线布局定制
手动软管或管材绕圈与捆扎通常需要多人协作，且缠绕质量不易一致，影响生产效率和安全。自动软管绕圈与捆扎机提供 PLC/HMI 驱动的水平包装线，适用于波纹软管、PVC/PE 管材等线圈包装。整合输送、定心、缠绕、切割与堆垛功能，仅需一位操作员即可完成在线包装。变频可调环速与滚轮速度、张力和重叠率(10–90%) 确保覆盖均匀；PU 覆层支撑滚轮和可调工作台高度提升人体工学和安全性。该交钥匙方案减少人工、缩短换线时间，提升多规格线圈的高吞吐量包装能力。
挑战：克服劳动密集且不一致的软管线圈包装
- 高人力投入： 传统包装需多人配合搬运、缠绕和捆扎，增加人工成本与疲劳风险。
- 包装质量波动： 手动调整张力和重叠率易导致覆盖不均、返工或运输损伤。
- 安全与人体工学： 人工抬举或定位线圈存在受伤风险，固定装置不易适应多种尺寸。
- 设置复杂 & 停机时间长： 不同线圈内径、外径和宽度需频繁调整，耗费时间且易出错。
- 产能受限： 缺乏自动化导致包装速度慢且稳定性差，难以满足高产量需求。
- 故障响应滞后： 无实时监控与报警机制，故障出现时难以及时处理，导致停机和质量问题。
该 PLC/HMI 控制的水平包装线将输送、定心、缠绕、切割和堆垛集成于一体，仅需单操作员即可高效完成包装，确保一致性和安全性。
| 功能 | 优势 / 投资回报 |
|---|---|
| PLC/HMI 控制并存储多组参数 | 快速调用不同软管/管材线圈规格（ID Φ300–Φ1200 mm，OD Φ700–Φ1400 mm，宽度 120–300 mm），缩短换线时间，降低人为错误。 |
| 水平输送系统 | 自动进出料输送简化线圈搬运，一位操作员即可安全加载和卸载，提高效率。 |
| 定心装置与可调滚轮 | 精准将线圈置于缠绕中心位置，保证均匀缠绕；可根据不同尺寸调整，适用多种线圈规格。 |
| 变频可调环速与滚轮速度 | 依据线圈尺寸和包装材料微调缠绕速度与输送速度，确保最佳张力和覆盖效果，提高包装质量并减少材料浪费。 |
| 可调张力与重叠率 (10–90%) | 实现一致紧实缠绕，保护线圈免受灰尘、湿气和运输损伤，同时减少薄膜/材料浪费。 |
| 自动薄膜/材料进给与切割 | 自动进给并精确切割拉伸膜、纸张、HDPE 或编织材料，减少人工干预和循环时间，提高生产效率。 |

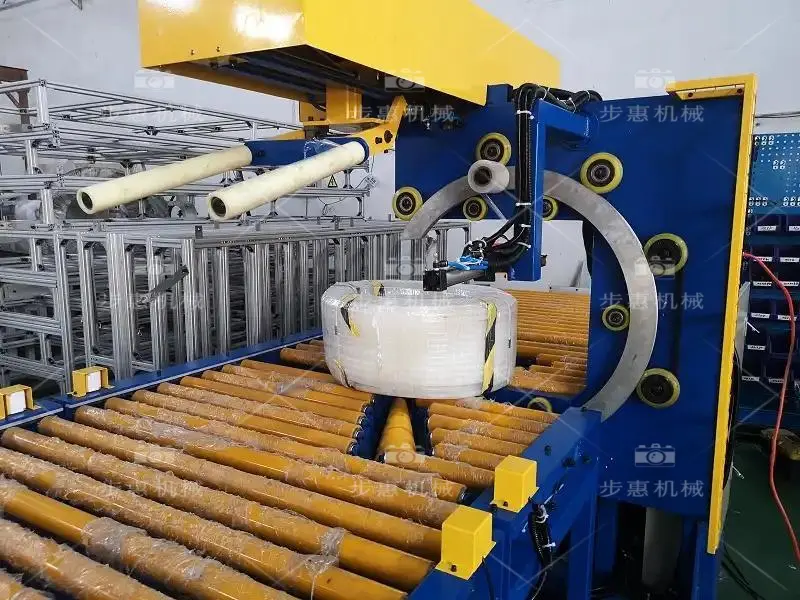

| 支撑滚轮提升线圈进入缠绕区 | PU 覆层滚轮平稳提升线圈至缠绕位置，保护线圈表面并优化操作体验，降低损伤风险。 |
| 指示报警与实时监控 | 实时监测缠绕速度、张力、重叠状态及故障报警，使操作员能及时处理异常，降低停机和质量问题。 |
| 软启动/软停止与环位复位 | 保护设备和线圈，确保缠绕过程平稳；故障或停止后自动复位环位，缩短调整时间。 |
| 可调工作台高度与人体工学设计 | 工作台高度可调至 880–890 mm；护栏和可及控制面板设计提高操作舒适度和安全性。 |
| 前后线圈自动定位 | 缠绕前后精准定位线圈，减少人工调整，确保缠绕位置准确一致。 |
| 堆垛输送装置 | 自动将完成包装的线圈移至堆垛区，简化后续操作，节省人力。 |
| 多种包装材料兼容 | 支持拉伸膜（ID 50 mm；OD 100–150 mm；宽度约 90 mm）及可选纸张/HDPE/编织材料，满足不同保护需求。 |
步惠机械在线自动软管包装机，采用 PLC/HMI 控制的水平包装线，专为波纹软管、PVC/PE 管材等线圈的在线自动化缠绕包装设计，整合输送、定心、缠绕、切割与堆垛功能，仅需一位操作员即可完成在线包装。设备兼容内径约 300–1200mm、外径约 700–1400mm、宽度 120–300mm、重量 10–150kg 的线圈，缠绕约 28–45
| 规格项目 | 参数详情 |
|---|---|
| 机器型号 | 在线自动软管缠绕包装机（流水线在线型） |
| 线圈内径范围 | Φ300–1200 毫米 |
| 线圈外径范围 | Φ700–1400 毫米 |
| 线圈宽度范围 | 120–300 毫米 |
| 线圈重量范围 | 10–150 kg |
| 缠绕速度 | 约 28–45 秒/圈（高/低速可调；可达约 80–128 线圈/小时） |
| 最大环速 | 最高约 100 r/min（变频控制） |
| 功率消耗 | 约 3.8 kW |
| 电源 | 380V 50Hz 三相 |
| 包装材料 | 拉伸膜（ID 50 mm；OD 100–150 mm；宽度约 90 mm）；可选纸张/HDPE/编织材料 |
| 重叠率 | 10%–90% 可调 |
| 控制系统 | PLC & HMI 触摸屏；存储多种线圈参数以便快速切换 |
| 输送长度 | 可根据生产线布局定制 |
| 定心装置 | 气缸驱动支撑滚轮，可调节以适配不同线圈尺寸 |
| 支撑滚轮 | PU 覆层提升滚轮 |
| 工作台高度与宽度 | 高度可调至约 880–890 mm；最大宽度约 1600 mm |
| 安全装置 | 护栏、指示报警、软启动/停止、自动复位 |
| 工作环境 | 适用于常规工厂环境；极端条件请咨询 |
| 定制选项 | 可定制输送长度及特殊材料处理要求 |
