项目信息
步惠机械全自动深筒包装线，专为大型钢卷、钢绞线、铜卷、铝卷等深筒形重型卷材设计，集成自动输送、环向缠绕、多层防护与智能控制，实现大规格卷材包装全流程自动化，并可对接MES/ERP系统。
适用材料：钢卷、钢丝卷、钢绞线、铜卷、铝卷等深筒形卷材
卷材外径：800-2000mm
卷材内径：500-600mm
单卷重量：1000-12500kg
包装速度：约2-3米/秒（环向缠绕）
防护配置：VCI膜 + LLDPE拉伸膜 + PVC/不透明膜
控制系统：PLC+HMI 全自动，可对接产线

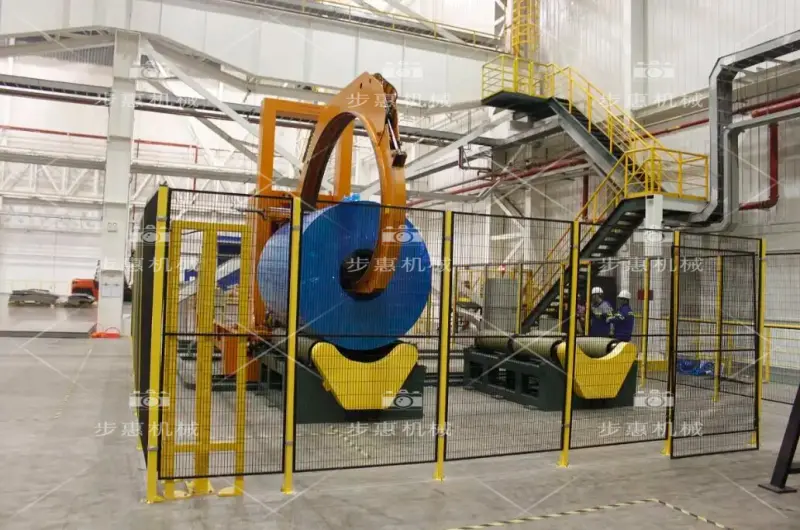

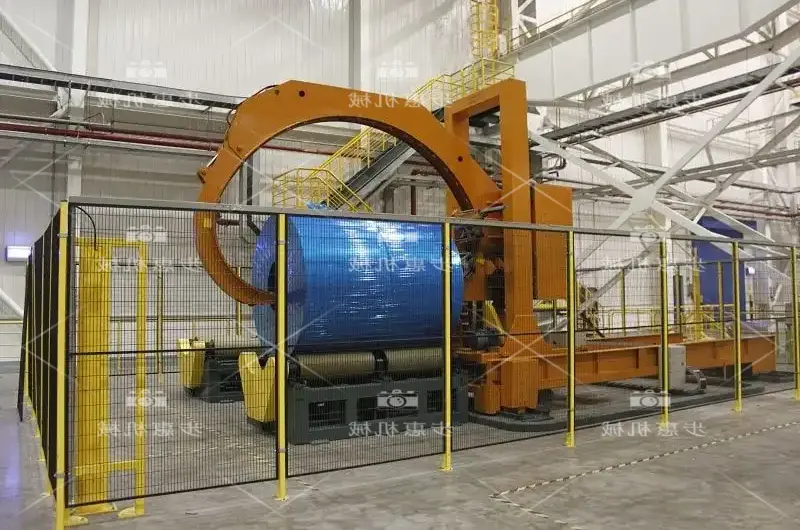

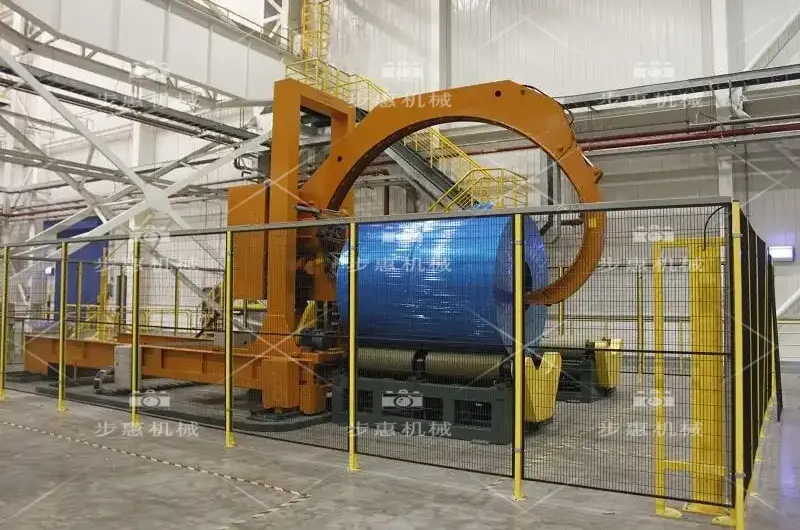

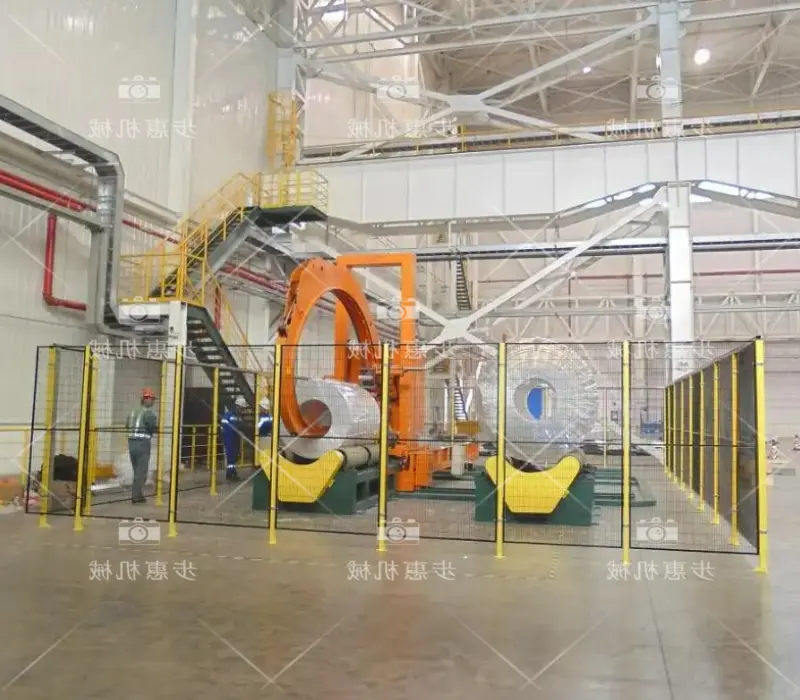

自动深筒包装线针对大型钢卷、钢绞线、铜卷、铝卷等深筒形重型卷材的包装需求，提供从上料、对位、环向缠绕到多层防护与出料的全自动化解决方案。该系统通过输送机构将重型卷材平稳送至包装工位，由回转环完成环向缠绕，配合边缘防护与中央PLC控制，可无缝对接前序生产线与仓储系统。相比传统人工或半自动吊装包装，能显著提升防护一致性、降低人工风险，并适配大规模深筒形卷材的高效流转。
挑战：深筒形重型卷材包装的传统局限
1. 重型卷材搬运与对位困难。大卷重量可达十余吨，人工或简易吊装对位风险高，易损伤卷材边缘与表面，且存在安全隐患。
2. 防护不一致易锈蚀。缺乏统一缠绕张力与多层防护，卷材在仓储运输中易受潮、锈蚀、磕碰，交付质量不稳定。
3. 包装效率低下与产线脱节。分散的吊装、缠绕、转运依赖人工衔接，单卷处理时间长，难以匹配前序产线高速产出，形成产能瓶颈。
4. 耗材浪费与成本高。人工缠绕膜量不均，材料浪费大；同时占用多名人工，长期人工成本居高不下。
5. 数据追溯断层。缺乏单卷规格、重量、批次记录，无法与MES/ERP联动，质量追溯与库存管理困难。
解决方案：功能模块与收益
| 功能模块 | 为客户解决的问题 |
|---|---|
| 智能调节与定位系统 | 电机按卷材外径自动调整回转环高度中心，小车定位传感器确保包装位置精准复位 |
| 环向自动缠绕系统 | 回转环缠绕VCI膜/LLDPE/PVC等多层膜，张力可调，重叠率20%-90%，防护均匀 |
| 自动切送料系统 | 回转环配备自动切料与送料，专用制动器带胶带释放装置，防止材料折叠 |
| 内外径边缘防护 | 自动加装护边护角，保护卷材内外圈边缘，防止搬运碰撞损伤 |
| 安全控制系统 | 全方位护栏、软启动/软停止、故障自动报警（指示灯+故障显示），保障运行安全 |
| 多层包装选项 | 支持拉伸膜+不透明膜双层或多层，张力可调，适配不同防护等级与运输环境 |
| 中央PLC控制 | 配方管理，与产线数据互通，实时监控并自动记录，全程可追溯 |
| 产线对接输出 | 包装完成自动输送至仓储或码垛工位，实现"生产-包装-存储"连续自动化 |
自动深筒包装线,深筒包装线,深筒缠绕包装机,深筒形工件包装设备,钢卷缠绕包装线,步惠机械
| 参数 | 规格 / 说明 |
|---|---|
| 适用物体 | 钢卷、钢丝卷、钢绞线、铜卷、铝卷等深筒形卷材 |
| 卷料宽度 | 500-1800mm |
| 线圈外径 | 800-2000mm |
| 线圈内径 | 500-600mm |
| 卷重 | 1000-12500kg |
| 包装材料 | VCI膜、LLDPE拉伸膜、PVC、不透明膜等 |
| 包材尺寸 | 内径76mm、外径100-250mm、宽度200-250mm |
| 包装速度 | 约2-3米/秒 |
| 膜重叠率 | 20%-90%可调 |
| 功率 | 约12kW |
| 电源 | 380V 三相五线 |
| 液压供应 | 140bar |
| 压缩空气 | 6-8kgf/cm² |
