全自动管卷缠绕包装机卧式FPCA-200_卧式塑料管卷缠绕包装设备厂家定制-步惠机械
项目信息

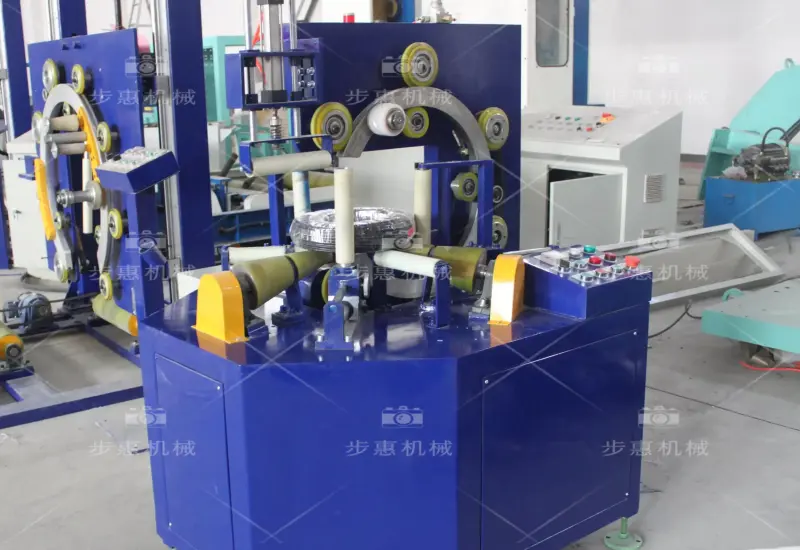

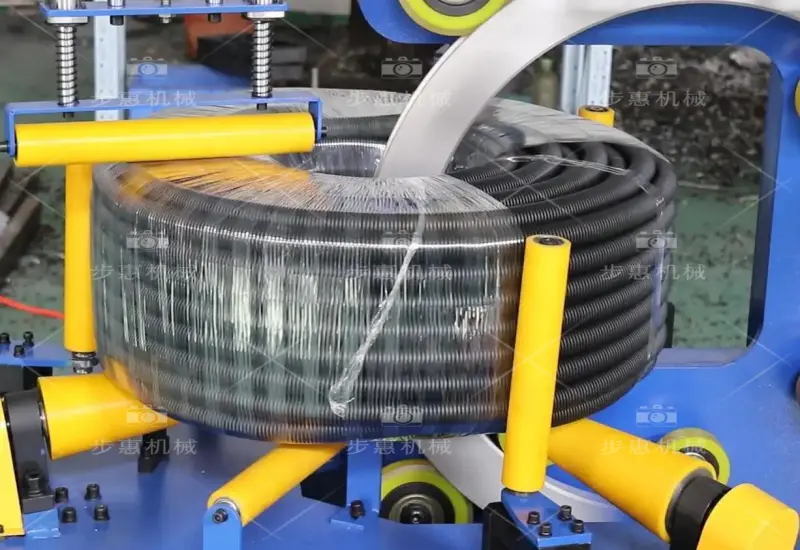

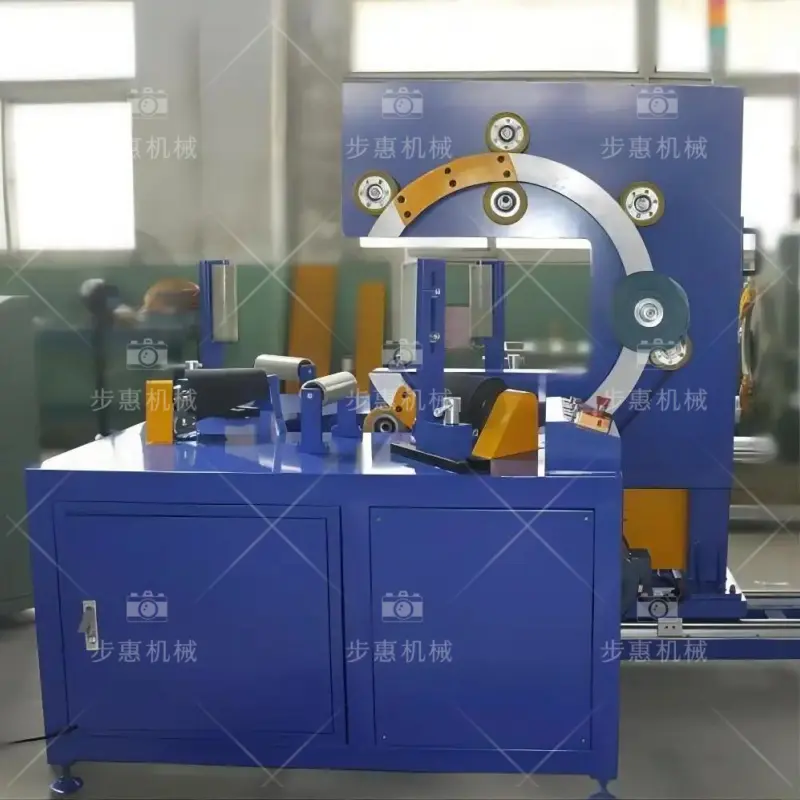

步惠机械FPCA-200卧式管卷缠绕包装机，专为小型塑料管、软管、PE管、橡胶管等管材线圈的卧式缠绕包装设计。设备采用卧式横向输送结构，可直接对接前序生产线实现"生产-包装"无缝联动，超紧凑机身嵌入车间间隙，减少人工转运损耗。通过精准张力控制与可调重叠率，实现紧密无隙包装，隔绝空气、灰尘与水汽，守护管卷表面精度与储运安全；支持多种包材与自动切断，适用小管卷高频、批量防护包装。
适用物料：塑料管、软管、PE管、波纹管、橡胶管等管材线圈
结构形式：卧式横向输送（可对接流水线，超紧凑机身）
包装范围：外径240–510mm，内径160–210mm，宽度50–200mm
适用重量：3–25 kg
包装速度：约 20–35 秒/个
电源：380V 50Hz 三相
功率：约 1.5 kW
重叠率：20%–90% 可调
最大环速：20–90 r/min
包材类型：LLDPE / PE / PVC
控制方式：PLC + 触摸屏，手动/自动可切换，支持自动切断
小型管卷（塑料管、软管、橡胶管等管材线圈）体积小、重量轻、产量大，往往需要在生产线末端快速、连续地完成缠绕包装。传统人工或半自动缠绕不仅耗人耗时，还常因张力不均、重叠不稳导致松散、防护不足，且难以与产线节奏匹配，形成转运损耗与产能瓶颈。步惠机械FPCA-200卧式管卷缠绕包装机以"卧式横向输送 + 流水线对接 + 精准张力控制"为核心，超紧凑机身直接嵌入生产间隙，从自动上料到包膜切断全程联动，专为小管卷高频、批量包装场景打造。
挑战：小管卷卧式包装的传统痛点
- 产线衔接困难： 小管卷产量大、流转快，独立包装工位难以匹配产线节奏，人工转运造成等待与损耗。
- 占地与布局限制： 车间空间紧凑，需要能嵌入产线间隙、横向输送的超紧凑机型，而非大幅占地的设备。
- 小尺寸精准适配： 管卷规格小（外径240–510mm、重量3–25kg），需避免输送中偏移或卡料，对导向与夹持精度要求高。
- 缠绕一致性与防护： 缺乏精准张力或重叠容易产生气隙，使潮气、灰尘进入，导致管卷松散、表面受损。
- 人工与材料成本： 手工缠绕增加人工工时，重叠和张力不当则浪费包材或需返工。
- 运行可靠性与停机： 缺乏直观控制或故障提示延长排查时间；不耐用部件提升维护频率。
- 易用性与安全： 操作人员需要清晰状态指示、符合人体工学的调整与防护措施，以降低风险与培训成本。
解决方案：功能模块与收益
| 功能模块 | 为客户解决的问题 |
|---|---|
| 卧式横向输送结构 | 管卷水平输送、横向缠绕，无需翻转或立放，贴合小管卷产线末端布局，减少搬运与占地。 |
| 流水线无缝对接 | 可直接与前序小管卷生产设备联动，实现"生产-包装"一体化，消除人工转运损耗与等待。 |
| 超紧凑机身设计 | 机身小巧，可嵌入生产线间隙或紧凑工位，不占用大面积安装空间。 |
| 小尺寸精准导向 | 专用导向与夹持机构适配外径240–510mm、重量3–25kg的小管卷，防偏移、防卡料，保证缠绕居中。 |
| 变频精控环速与辊速 | 精准设置环速与支撑辊速，确保不同尺寸管卷均匀、紧密缠绕。 |
| 可调重叠率（20%–90%） | 平衡保护效果与材料用量，最小化浪费，同时密封空气、湿气和灰尘。 |
| 自动切断装置 | 缠绕完成后自动切断膜材，减少人工干预，提升连续作业效率。 |
| 手动/自动模式 + 自动报警 | 简化非专业操作；即时故障指示降低停机时间。 |
| 材料灵活性 | 支持 LLDPE、PE、PVC 等多种包材，并可多层同时包装，满足不同防护需求。 |
| 软启动/软停止 + 护辊 | 平稳加减速保护管卷与设备；护辊保持物料在包装时处于最佳状态，延长设备寿命。 |
全自动管卷缠绕包装机卧式FPCA-200是步惠机械专为小型塑料管、软管、PE管、橡胶管等管材线圈设计的卧式缠绕包装设备。采用卧式横向输送结构，可直接对接前序生产线实现"生产-包装"无缝联动，超紧凑机身嵌入车间间隙，减少人工转运损耗。通过精准张力控制与可调重叠率（20%–90%）实现紧密无隙包装
| 参数 | 规格 / 说明 |
|---|---|
| 型号 | 卧式管卷缠绕包装机 FPCA-200 |
| 结构形式 | 卧式横向输送（可对接流水线，超紧凑机身） |
| 电源 | 380V 50Hz 三相 |
| 功率 | 约 1.5 kW |
| 适用外径 | 240–510 mm |
| 适用内径 | 160–210 mm |
| 适用宽度 | 50–200 mm |
| 适用重量 | 3–25 kg |
| 包装速度 | 约 20–35 秒/个 |
| 包材类型 | LLDPE / PE / PVC |
| 包材尺寸 | 内径 50mm；外径 80–100mm；宽度 70mm |
| 重叠率 | 20%–90% 可调 |
| 最大环速 | 20–90 r/min |
| 辊速 | 约 3–5 m/min |
| 控制方式 | PLC + 触摸屏，手动/自动可切换，支持自动切断 |
