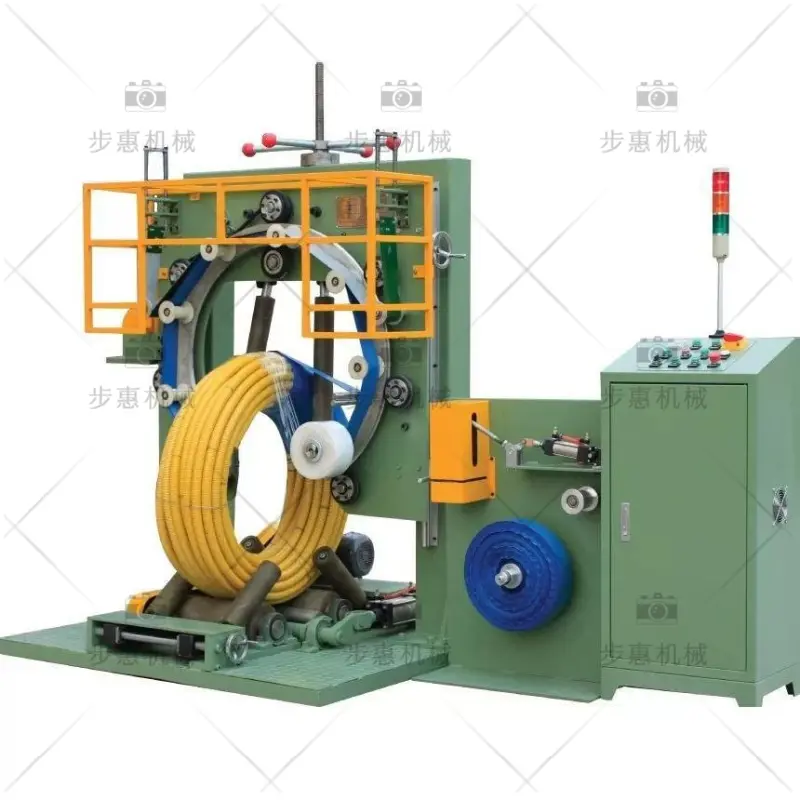

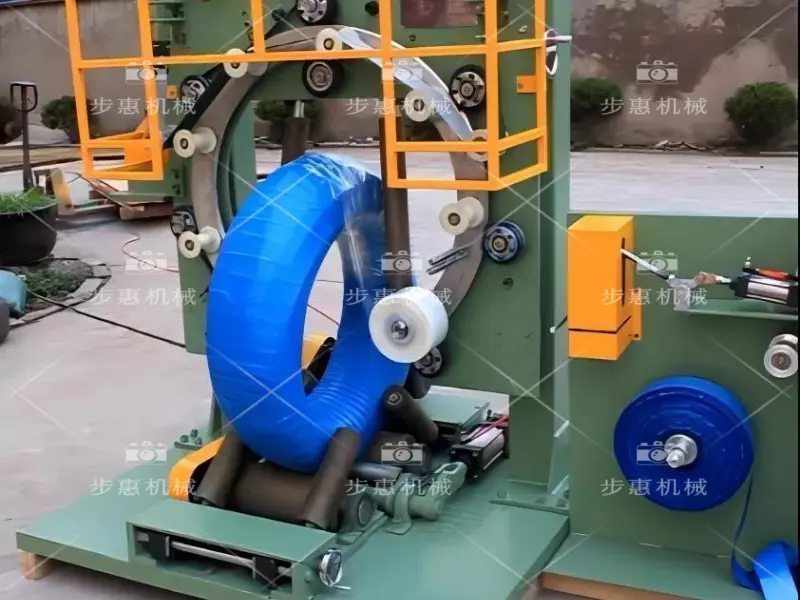

全自动管卷缠绕包装机立式FPH-400_塑料管卷立式缠绕包装设备厂家定制-步惠机械

项目信息

步惠机械FPH-400管卷缠绕包装机，专为塑料管、软管、PE管、波纹管、HDPE等管材线圈的立式缠绕包装设计。设备采用立式垂直定位结构，膜材从下至上均匀覆盖，避免管卷横向放置导致的变形或松散，同时横向占地比卧式机型减少约50%。通过精准张力控制与可调重叠率，实现紧密无隙包装，隔绝空气、灰尘与水汽，守护管卷表面精度与储运安全；支持多种包材与自动断膜，适用管材厂、管卷仓储等多场景批量防护包装。

适用物料：塑料管材、软管、PE管、波纹管、HDPE管等管材线圈

结构形式：立式垂直缠绕（横向占地比卧式减少约50%）

包装范围：外径250–600mm，内径200–300mm，宽度80–400mm

适用重量：5–50 kg

包装速度：约 25–40 秒/个

电源：380V 50Hz 三相

功率：约 1.5 kW

重叠率：20%–90% 可调

最大环速：20–90 r/min

包材类型：LLDPE / PE / PVC

控制方式：PLC + 触摸屏，手动/自动可切换，支持自动断膜

立即获得免费报价

管卷类产品（塑料管、软管、PE管、波纹管等管材线圈）往往需要垂直存放、稳定缠绕，传统人工或半自动缠绕不仅费人费时，还常因张力不均、重叠不稳导致松散、变形或防护不足，影响储运与产品外观。步惠机械FPH-400立式管卷缠绕包装机以"立式垂直定位 + 精准张力控制 + 可调重叠"为核心，横向占地比卧式减少约50%，从自动上下料到包膜切断全程受控，专为管卷高频、批量包装场景打造。

挑战：管卷包装的传统痛点

占地与布局限制： 管卷垂直存放需求高，卧式设备横向占地大，难以嵌入紧凑的管材厂或仓储工位。
缠绕一致性与防护： 缺乏精准张力或重叠容易产生气隙，使潮气、灰尘进入，导致管卷松散、表面受损。
多规格快速换型： 需兼容不同直径、长度、重量的管卷，调整不便则停机换线频繁，影响产能。
人工与材料成本： 手工缠绕增加人工工时，重叠和张力不当则浪费包材或需返工。
运行可靠性与停机： 缺乏直观控制或故障提示延长排查时间；不耐用部件提升维护频率。
易用性与安全： 操作人员需要清晰状态指示、符合人体工学的调整与防护措施，以降低风险与培训成本。
灵活集成： 设备需兼容多种包材，并能快速响应管卷规格变化或生产需求。

解决方案：功能模块与收益

功能模块	为客户解决的问题
立式垂直缠绕设计	管卷垂直定位，膜材从下至上均匀覆盖，避免横向放置变形或松散；横向占地比卧式减少约50%，便于紧凑布局。
管卷专属防损结构	缠绕滚轮采用软质橡胶材质，避免管卷边缘刮伤；包膜张力可通过触控屏精准调节，防止过紧压损或过松脱落。
多规格自适应	通过升降平台与缠绕直径调节，适配多种规格管卷，无需更换核心部件，缩短换线时间。
变频精控环速与辊速	精准设置环速与支撑辊速，确保不同尺寸管卷均匀、紧密缠绕。
可调重叠率（20%–90%）	平衡保护效果与材料用量，最小化浪费，同时密封空气、湿气和灰尘。
自动断膜装置	缠绕完成后自动切断膜材，减少人工干预，提升连续作业效率。
稳定高效运行	机身底部防滑脚垫避免运行中移位；单小时可完成数十卷管卷包装，提升产能。
手动/自动模式 + 自动报警	简化非专业操作；即时故障指示降低停机时间。
材料灵活性	支持 LLDPE、PE、PVC 等多种包材，并可多层同时包装，满足不同防护需求。
软启动/软停止 + 护辊	平稳加减速保护管卷与设备；护辊保持物料在包装时处于最佳状态，延长设备寿命。

全自动管卷缠绕包装机立式FPH-400是步惠机械专为塑料管、软管、PE管、波纹管等管材线圈设计的立式缠绕包装设备。采用立式垂直定位结构，膜材从下至上均匀覆盖，避免管卷横向放置导致的变形或松散，横向占地比卧式机型减少约50%。通过精准张力控制与可调重叠率（20%–90%）实现紧密无隙包装，隔绝空

参数	规格 / 说明
型号	立式管卷缠绕包装机 FPH-400
结构形式	立式垂直缠绕（横向占地比卧式减少约50%）
电源	380V 50Hz 三相
功率	约 1.5 kW
适用外径	250–600 mm
适用内径	200–300 mm
适用宽度	80–400 mm
适用重量	5–50 kg
包装速度	约 25–40 秒/个
包材类型	LLDPE / PE / PVC
包材尺寸	内径 50mm；外径 80–100mm；宽度 70mm
重叠率	20%–90% 可调
最大环速	20–90 r/min
辊速	约 3–5 m/min
控制方式	PLC + 触摸屏，手动/自动可切换，支持自动断膜
