步惠机械全自动铜带包装线，专为紫铜带、黄铜带、磷铜带等精密带材设计，采用卧式穿心缠绕工艺，实现从上料、对齐、表面清洁、覆膜防护到捆扎贴标的全流程自动化。整机 PLC+HMI 控制，配方化管理，换型 1-2 分钟，可无缝对接前序分切产线与后序仓储系统。
适用材料：紫铜带、黄铜带、磷铜带等
卷宽范围：30-350mm
单卷重量：100-3000kg
包装效率：12-25 卷/小时
控制系统：PLC+HMI 触摸屏
定制服务：布局、工位、功能模块均可按需定制
全自动铜带包装线面向紫铜带、黄铜带、磷铜带等精密带材的成品包装环节，采用卧式穿心缠绕工艺，覆盖上料、对齐、表面清洁、边缘防护、覆膜、捆扎、贴标全流程。长期以来，铜带包装依赖人工作业，普遍存在以下五类问题：
挑战：铜带人工包装的五道坎
1. 表面易损伤。铜带质地软、表面精度高，人工搬运和接触容易留下划痕、指纹和压痕，直接影响导电性能与外观质量，返工率和客户投诉风险高。
2. 防护不稳定。人工覆膜张力不均、边缘防护不到位，铜带在仓储和运输中容易受潮氧化、变色，影响交付品质。
3. 效率跟不上产线。手工包装单卷耗时长，难以匹配高速分切线的产出节奏，包装环节成为整线瓶颈。
4. 捆扎力度难把控。过松导致散卷移位，过紧造成带材变形，全靠师傅经验，批次一致性差。
5. 追溯靠手写。规格、批次人工记录易出错，无法与生产管理系统联动，质量追溯困难。
工艺流程

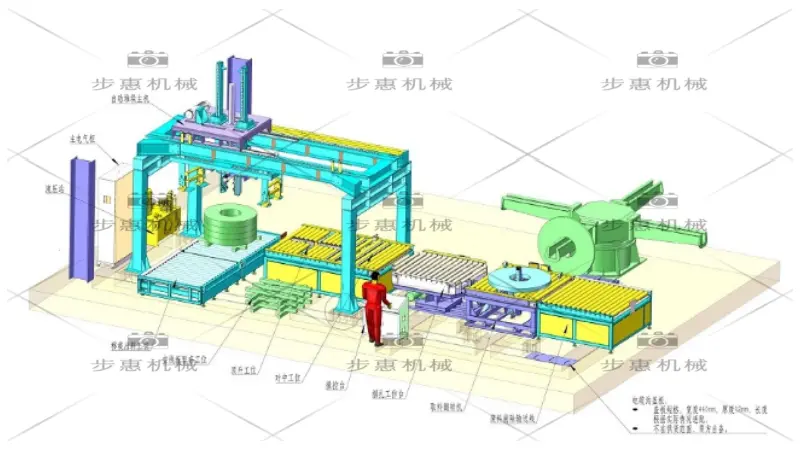

台车/输送线上料 → 自动对齐居中 → 表面清洁（离子风除尘）→ 穿心缠绕（环体穿过铜带内孔，缠绕膜/VCI防锈膜自动覆膜，张力可调）→ 边缘防护（PVC护角/纸质护边）→ 自动捆扎（PP带2-4道，张力可控）→ 自动贴标 → 输出缓存，可扩展翻转堆垛。全程由 PLC 集中控制，支持与前后工序产线联动。
核心收益
| 功能模块 | 为客户解决的问题 |
|---|---|
| 防静电输送+自动对齐 | 全程软接触，杜绝划痕压痕，对齐精度≤±0.5mm |
| 表面清洁模块 | 离子风+软刷除尘，包装前表面洁净无杂质 |
| 穿心缠绕覆膜 | VCI防锈膜/PE膜多层防护，防氧化、防潮、防尘，长途海运不失控 |
| 边缘防护装置 | 自动套入护角/护边，覆盖边缘棱角，防搬运磕碰 |
| 高精度自动捆扎 | 张力50-200N可调，2-4道可设定，不散卷不变形 |
| 贴标+数据记录 | 规格批次自动绑定，可追溯，可对接生产管理系统 |
| 配方化快速换型 | 不同规格铜带1-2分钟切换，适合多品种生产 |
步惠机械全自动铜带包装线（卧式穿心缠绕），覆盖上料、对齐、表面清洁、覆膜、捆扎、贴标全流程，软接触输送防划伤，VCI覆膜防氧化，适配卷宽30-350mm、单卷100-3000kg的紫铜带/黄铜带/磷铜带包装，支持非标定制。
| 参数 | 规格 / 说明 |
|---|---|
| 适用材料 | 紫铜带、黄铜带、磷铜带等铜带卷材 |
| 卷宽 | 30-350mm |
| 卷外径 | 600-1100mm |
| 卷内径 | 508mm（可按需定制） |
| 单卷重量 | 100-3000kg |
| 包装效率 | 12-25卷/小时（按铜带规格及包装工序调整） |
| 覆膜材料 | VCI防锈膜 / LLDPE拉伸膜 / PVC膜，包材内径76mm |
| 捆扎方式 | PP带捆扎2-4道，张力50-200N可调 |
| 对齐精度 | ≤±0.5mm（宽度方向） |
| 控制系统 | PLC+HMI触摸屏，支持配方管理、数据记录 |
| 电源要求 | 380V AC，50Hz |
| 气源要求 | 0.6-0.8MPa |
