卧式铜带包装线
卧式铜盘缠绕打包机
自动卧式铜卷包装机
自动铜线圈包装机

项目信息

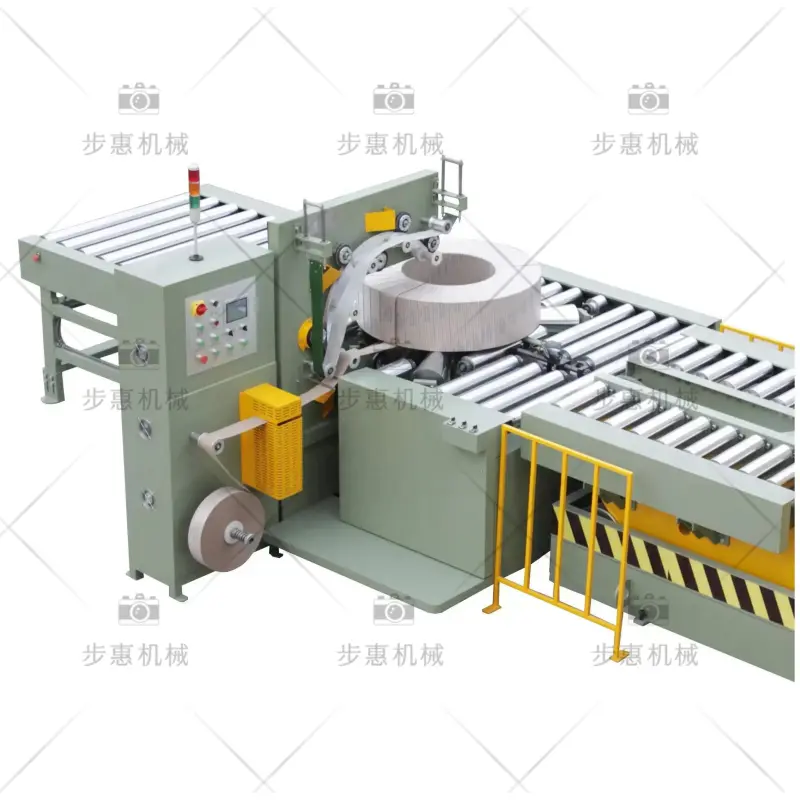

惠机械FPC-400卧式在线型铜盘包装机，专为铜线圈、铜盘、铜卷等环形料卷设计，采用卧式在线结构，可直接对接铜盘生产线与收卷机，实现生产完成后自动进入包装流程，无需人工转运。兼容防锈膜、PE、LLDPE、复合纸等多种包材，支持可调重叠与双材料同步缠绕，守护铜盘表面精度与储运安全。


  • 适用物料：铜线圈、铜盘、铜卷、电缆盘等环形料卷

  • 包装范围：外径700–1200mm，内径300–900mm，宽度50–400mm

  • 适用重量：100–600kg

  • 电源：380V 50Hz 三相

  • 功率：约2.5kW

  • 重叠率：20%–90%可调

  • 最大环速：30–70 r/min

  • 包材类型：PVC / LLDPE / PE / 复合纸 / HDPE

  • 在线模式：可与生产线、收卷机对接（在线/离线两用）

  • 控制系统：PLC + 触摸屏，可对接产线


立即获得免费报价

铜盘、铜线圈等环形料卷表面精度高、易氧化刮伤，传统人工或半自动缠绕不仅耗人耗时，还常因张力不均、重叠不稳导致防护不足或材料浪费，影响储运与产品外观。步惠机械FPC-400卧式在线型铜盘包装机以"卧式在线联动 + 自动输送 + 智能张力控制"为核心，可直接对接铜盘生产线与收卷机，从下线上料到包膜切断全程受控，专为铜盘卷高频、批量包装场景打造。

挑战：铜盘卷包装的传统痛点

  • 人工成本高、搬运风险大： 铜盘卷重量大，手动或半自动缠绕需较多人力且存在搬运安全隐患。
  • 包装质量不一致： 张力或重叠设置不精准导致保护不足或材料浪费，增加铜盘受损与氧化风险。
  • 产线衔接不畅： 铜盘生产完成后若需人工转运再包装，中间损耗大、节拍难匹配，易成产能瓶颈。
  • 多种尺寸兼容难： 不同内径、外径和宽度的铜盘卷需频繁调整，若支撑与参数不灵活则换线耗时易错。
  • 运行可靠性与停机： 未及时故障检测或使用不耐用组件会增加维护停机，影响产线效率。
  • 材料优化需求： 需在防护性与成本间取得平衡，要求精准重叠与双材料同步缠绕选项。
  • 安全与易用性： 操作人员需实时故障提示、安全防护与直观控制，以降低风险与培训成本。

解决方案：功能模块与收益

功能模块为客户解决的问题
卧式在线联动设计横向输送结构可直接对接铜盘生产线、收卷机，铜盘生产完成自动进入包装，无需人工转运，减少中间损耗。
集成自动输送系统平稳输送料卷进出缠绕区，简化流程、减少人工搬运，提升连续运行效率。

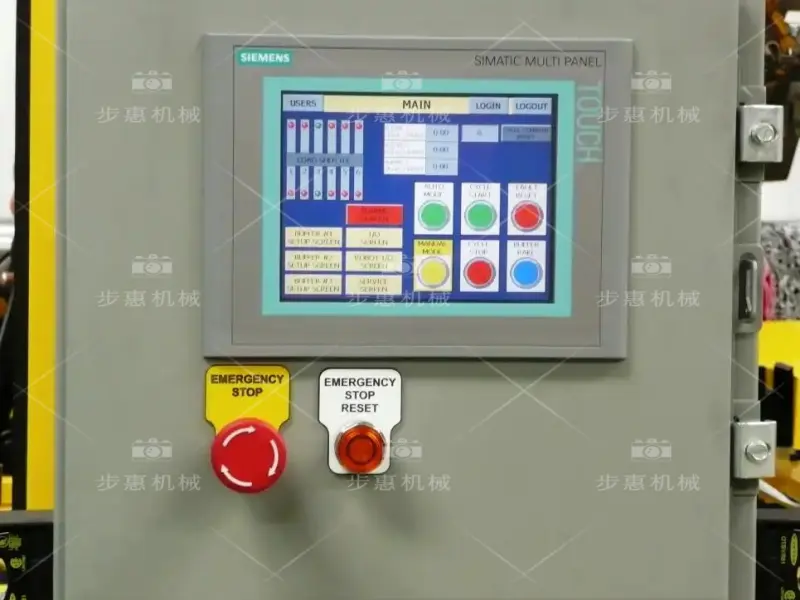

PLC/触摸屏控制 + 自动故障报警输入料卷参数即可运行；实时故障检测并在屏上报警提示，快速排查、减少停机。
智能张力控制系统按内外径与宽度自动计算包材长度、层数与切割时间，在不同直径下保持均匀张力，防止料卷变形。
主机随尺寸前后移动根据铜盘尺寸自动调整包装主机位置，一机适配多种规格，缩短换线时间。
耐磨聚氨酯摩擦轮 + 橡胶托辊/保护辊重载环境下长寿命运行，接触面保护铜盘表面不被刮伤，降低维护成本。
可调重叠率（20%–90%）与同步双材料缠绕精准平衡覆盖率与材料成本；可同时用两种包材提升防护性能。
软启动/软停止与环位复位平滑加减速保护料卷与设备，自动复位为下一周期准备，提高连续运行效率。
在线/离线两用模式既可接入产线联动，也可独立离线作业，灵活应对不同生产组织方式。
可定制化配置按工厂布局、缠绕参数与材料需求调整输送长度与包装方式，无缝集成上下游设备。

全自动铜盘包装机FPC-400是步惠机械专为铜线圈、铜盘、铜卷等环形料卷设计的卧式在线型自动缠绕包装设备。可直接对接铜盘生产线与收卷机，实现生产完成后自动进入包装，兼容防锈膜、PE、LLDPE、复合纸等多种包材，支持可调重叠与双材料同步缠绕，适用于外径700–1200mm、重量100–600kg的铜盘卷批量防

参数规格 / 说明
型号卧式在线型铜盘卷缠绕包装机 FPC-400
物料铜线圈、铜盘、铜卷、电缆盘等环形料卷
包装方式卧式在线/离线两用
电源380V 50Hz 三相
功率约 2.5 kW
适用外径700–1200 mm
适用内径300–900 mm
适用宽度50–400 mm
适用重量100–600 kg
包材类型PVC / LLDPE / PE / 复合纸 / HDPE
重叠率20%–90% 可调
最大环速30–70 r/min
控制方式PLC + 触摸屏，支持在线联动与双材料同步缠绕

咨询此项目

联系信息

  • +86-13115083849
  • info@cnbhpac.com
  • +86-13115083849

应用案例

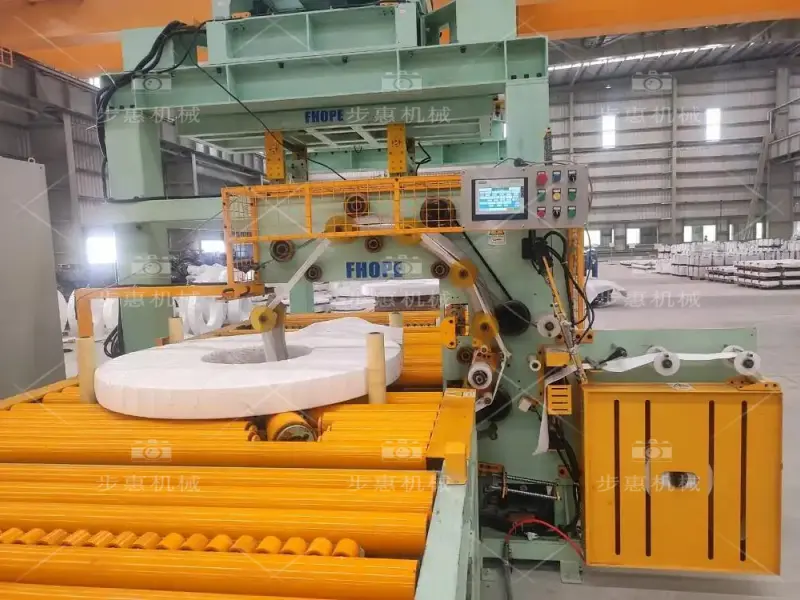

该设备在客户现场的真实落地应用。

新能源企业锂电池铜箔包装线项目案例

某新能源锂电池铜箔生产企业采用步惠铜盘卷包装机，实现铜箔卷自动上料、对齐、覆膜、捆扎、贴标全流程，包装效率达 30-50 卷/小时。
