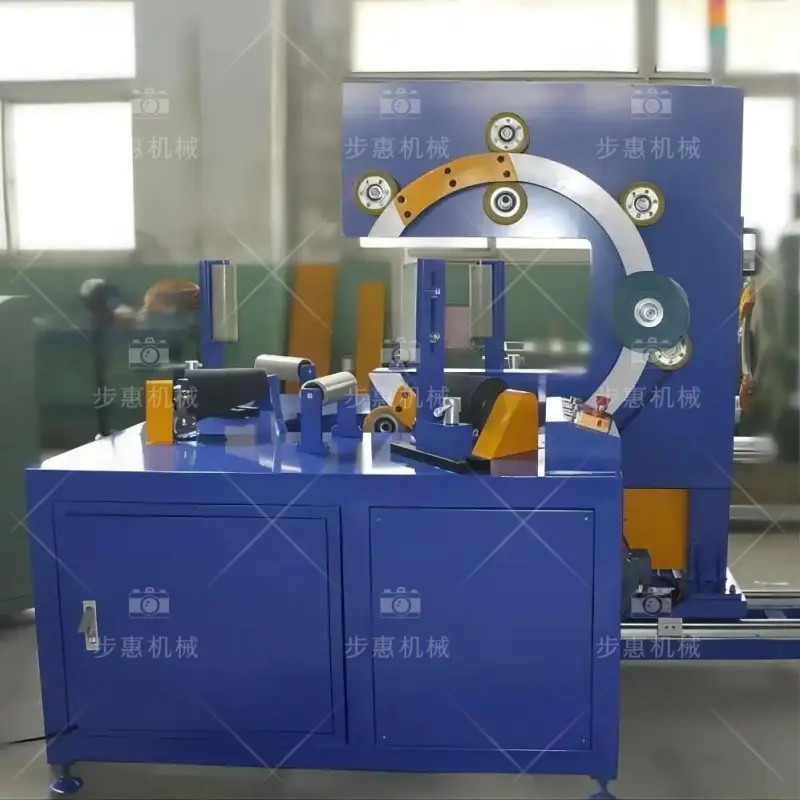

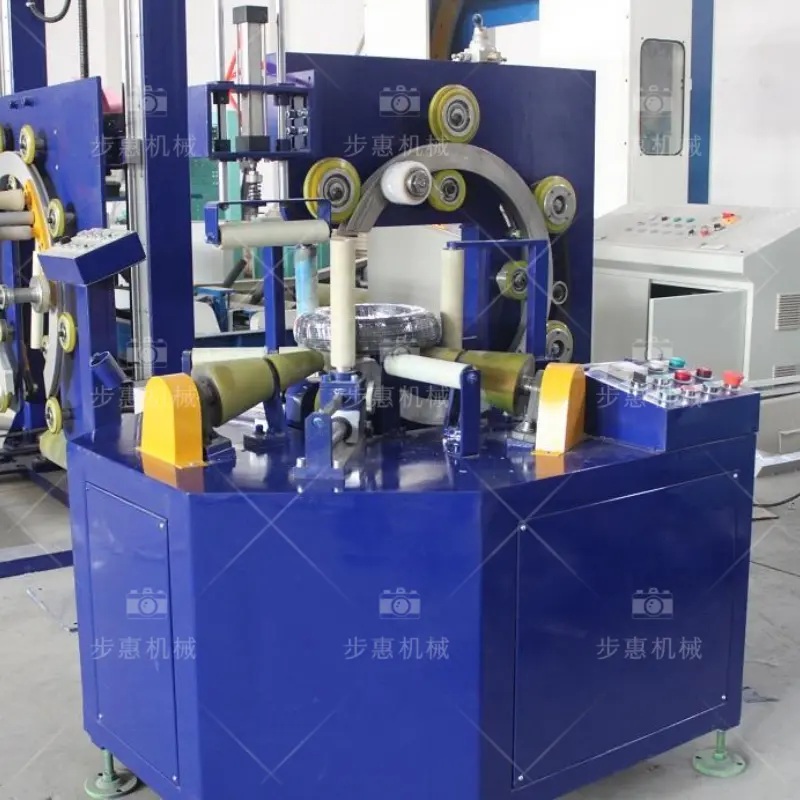

全自动卧式电缆卷缠绕包装机FPCA-200_电缆盘卧式缠绕包装设备定制-步惠机械
项目信息
在电缆、线缆类产品的生产末端与流通环节，安全稳定的缠绕包装是保护线缆性能、降低损耗的核心需求。步惠机械卧式电缆卷缠绕包装机 FPCA-200 作为全自动工业级缠绕设备，凭借卧式设计适配电缆卷卧式放置特性，结合智能缠绕技术实现从送料、缠绕到断膜的一体化自动作业，精准适配不同规格电缆卷的包装需求，既解决人工包装松散、效率低的问题，又通过均匀缠绕确保线缆防护效果，为企业打造高效标准化的线缆包装流程提供可靠支持。
设备型号：FPCA-200 卧式电缆卷缠绕包装机
适用线圈内径：150–400 mm
适用线圈外径：250–500 mm
适用线圈宽度：80–200 mm
包装速度：20–30 秒/卷（每小时约 120–180 卷）
缠绕重叠率：20%–80%
适用包装材料：机用拉伸缠绕膜、抗穿刺 PE 膜、PVC 膜、复合编织膜
控制系统：触摸屏 PLC + HMI，支持线圈规格配方存储与一键换型
电源：AC 380V 50Hz 三相
安全配置：软启动/停止、过流保护、护盾、自动报警、红色蘑菇头急停按钮、独立电气柜
整机自重：约 1200–6000 kg（视配置）
交货周期：4–6 个月
手动缠绕电缆线圈费时费力，易导致包装缺陷、材料浪费和生产延误。FPCA-200 卧式电缆卷缠绕包装机可自动完成水平"眼朝上"缠绕，适用于线圈内径 150–400mm、外径 250–500mm、宽度 80–200mm、单卷重量 2–50kg。可编程存储线圈规格，PLC/HMI 控制使非专业人员也能快速切换和操作。360° 支撑滚筒和压紧装置防止线圈移位，确保均匀张力和重叠（20%–80%）。变频可调环速与精准张力控制提升包装一致性，自动切膜与防折叠刹车减少材料浪费。软启动/停止、过流保护、护盾与自动报警保障操作安全与稼动率，并支持按客户规格定制与产线集成。
挑战：克服电缆线圈包装问题
- 高人工投入 & 不一致性： 手动或半自动缠绕需要专业操作且多人协作，导致结果不稳定且人工成本高。
- 移位与错缠风险： 不规则或松散线圈在缠绕过程中易移位，造成张力不均或错缠，影响保护效果和外观。
- 规格多样性 & 换线耗时： 电缆线圈规格多变（内径 150–400mm、外径 250–500mm、宽度 80–200mm、重量 2–50kg），手动设置耗时且易出错。
- 材料浪费 & 质量控制： 缺乏精准张力控制与自动切割易导致薄膜折叠或重叠过多，浪费材料且封口不一致。
- 防尘防潮需求： 电缆包装需隔绝灰尘和潮气，手动方法难保证膜材附着和覆盖完整性。
- 安全与维护： 需要软启动/停止、过流保护、护盾、自动报警等功能，保障操作安全并减少意外停机。
- 集成与定制： 工厂需与挤出或包装生产线无缝集成，并支持按客户需求定制规格，无需大规模改造。

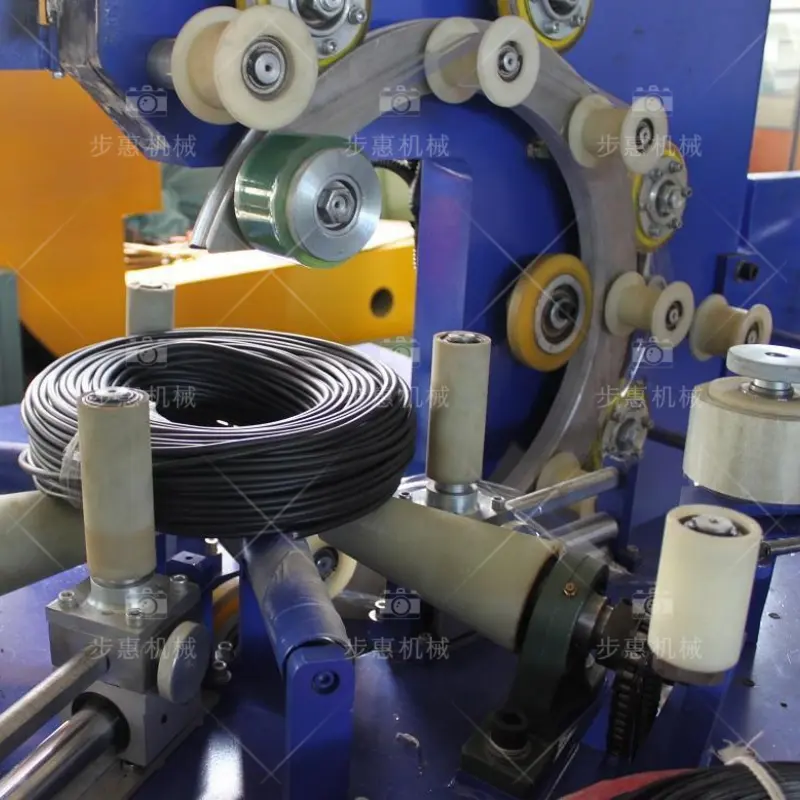

FPCA-200 卧式电缆卷缠绕包装机采用卧式"眼朝上"缠绕结构，集可编程规格存储、360° 支撑滚筒定位、精准张力控制与自动切膜于一体，可适配内径 150–400mm、外径 250–500mm、宽度 80–200mm、单卷重量 2–50kg 的各类电缆线圈，实现稳定、均匀、防尘防潮的全包裹保护。环速 10–120 RPM 变频可调，配合编码器反馈定位，包装周期可稳定控制在 20–30 秒/卷；PU 包胶滚筒与耐用环结构降低磨损、延长寿命。PLC + HMI 支持线圈参数配方化存储，换型一键调用，无需专业操作人员；设备可与前后端挤出或包装线无缝集成，并配备完善的故障检测与安全防护，是电缆线圈自动化包装的高效解决方案。
| 功能 / 组件 | 收益 / 投资回报 |
|---|---|
| 可编程规格存储（PLC/HMI） | 存储多组线圈参数（内径、外径、宽度），快速换线并保证缠绕参数一致，减少设置时间和错误。 |
| 360° 支撑滚筒 & 压紧装置 | 防止线圈移位，确保张力和重叠均匀，提供可靠保护和整洁外观。 |
| 变频可调环速（10–120 RPM） | 精确调节缠绕速度，实现 20–30 秒/线圈周期，满足生产需求，提升吞吐量。 |
| 精准张力控制 & 过流保护 | 专用装置保持均匀薄膜张力（20%–80% 重叠），并保护驱动组件免受过流损伤，延长设备寿命。 |
| 自动切割 & 防折叠刹车 | 完成缠绕后自动切断薄膜，防止折叠或缠绕，降低材料浪费和返工。 |
| 多种包装介质兼容 | 支持 PE、拉伸膜、PVC；具备轻微黏性膜材以增强防尘防潮效果，提高包装保护性。 |
| 简易装载/卸载系统 | 手动放置线圈至"眼朝上"工位简单快捷，减少搬运难度，加快设置流程。 |
| 软启动/停止、护盾 & 自动报警 | 平稳启停保护设备；护盾和指示灯报警提升操作安全性和故障响应速度，减少停机时间。 |
| PU 覆盖滚筒 & 耐用环结构 | 降低对电缆及设备的磨损；坚固结构保证长期稳定运行并降低维护频率。 |
| 编码器反馈速度 & 定位 | 实时监测滚筒速度和线圈位置，确保精准可重复的缠绕效果，及时发现异常并快速处理。 |
| 脚踏开关 & 手动/自动模式 | 支持脚踏 jog 操作或全自动程序化缠绕，灵活适应测试或持续生产需求。 |
| 可调摩擦 & 复位功能 | 环与滚筒间摩擦可调以延长寿命；位置复位功能确保一致起点，提高包装质量稳定性。 |
| 定制化设计 | 可根据客户规格调整机械尺寸、集成接口和控制逻辑，轻松集成到不同生产线和布局。 |
理想应用 & 行业
- 电缆与线缆制造商： 自动化缠绕电缆线圈，提供一致、保护性强且外观美观的包装，隔绝灰尘和潮气。
- 电气与通信电缆生产： 高效处理多种线圈尺寸，确保包装整洁一致，提升客户体验并降低损伤风险。
- 合同包装服务商： 提供高速度、高一致性的线圈缠绕服务，满足不同客户的多样化需求，提升服务能力与效率。
- 系统集成商 & OEM： 将 FPCA-200 集成到挤出或包装生产线，实现端到端自动化缠绕流程。
- 物流与仓储： 生成一致的缠绕包装线圈，简化搬运、堆放并在运输中提供可靠保护。
步惠机械卧式电缆卷缠绕包装机 FPCA-200，专为电缆线圈、电缆盘的卧式（"眼朝上"）全自动缠绕包装设计，采用 360° 支撑滚筒与压紧装置、PLC + HMI 可编程控制，兼容内径 150–400mm、外径 250–500mm、宽度 80–200mm、单卷重量 2–50kg 的各类电缆卷。包装速度 20–30 秒/卷，环速 10–120 RPM 变频可调，包材重叠率
| 参数 | 规格 / 说明 |
|---|---|
| 设备型号 | FPCA-200 卧式电缆卷缠绕包装机 |
| 线圈内径范围 | 150–400 mm |
| 线圈外径范围 | 250–500 mm |
| 线圈宽度范围 | 80–200 mm |
| 线圈重量范围 | 2–50 kg |
| 缠绕速度 | 20–30 秒/线圈 |
| 环转速 | 10–120 RPM（变频可调） |
| 重叠范围 | 20%–80% |
| 电源要求 | AC 380V 50Hz，三相（或按需求） |
| 功率消耗 | 约 2.0 kW |
| 控制系统 | PLC + HMI 界面，可存储线圈参数 |
| 安全特性 | 软启动/停止、过流保护、护盾、自动报警 |
| 支撑滚筒 | PU 覆盖，360° 支撑 |
| 压紧装置 | 缠绕过程中稳固固定线圈 |
| 自动切割 | 集成薄膜切割与防折叠刹车 |
| 编码器反馈 | 实时监测滚筒速度与线圈定位 |
| 运行模式 | 自动（程序化）与手动切换 |
| 包装介质 | PE 膜、拉伸膜、PVC 膜等 |
| 维护 | 易于访问组件，耐用结构 |
| 定制选项 | 机械尺寸、集成接口、线圈参数和控制逻辑等按需定制 |
