全自动卧式电线卷缠绕包装机FPCA-100_电线电缆卷自动缠绕包装设备定制-步惠机械
项目信息

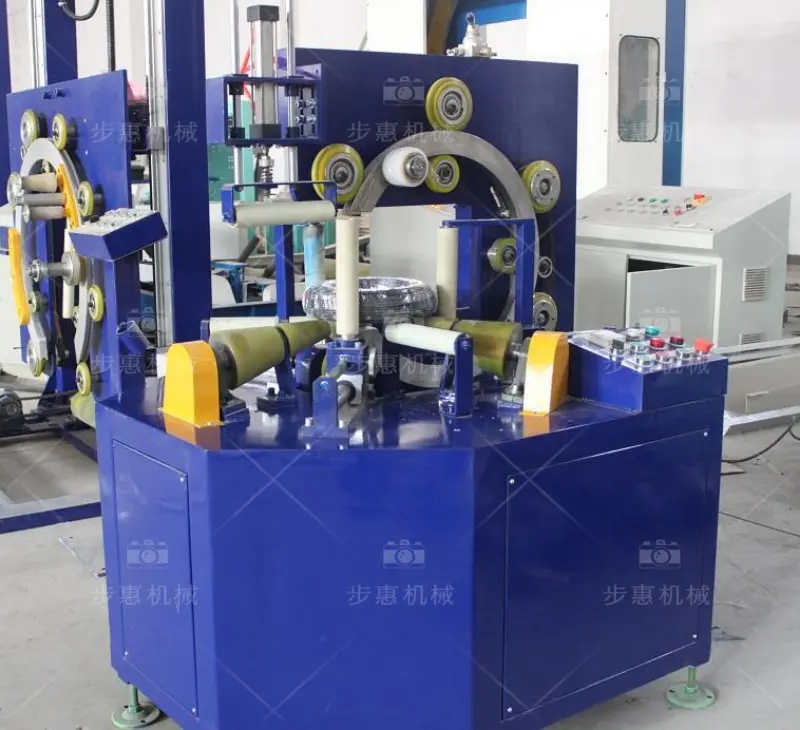

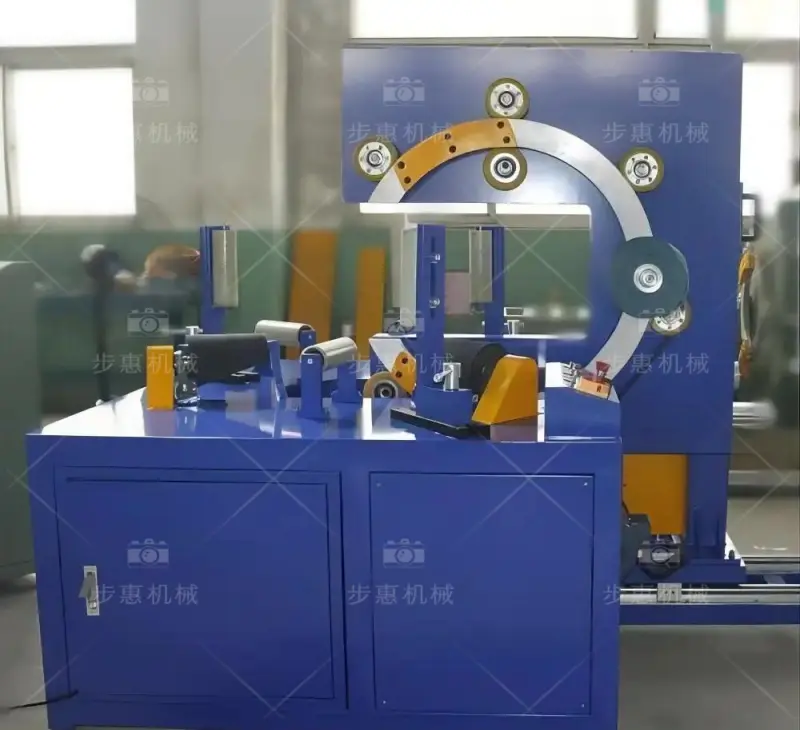

步惠机械 FPCA-100 卧式电线卷缠绕包装机采用卧式输送与环绕式缠绕相结合的全自动设计，配备自动张力控制系统和光电定位装置，精准解决电线电缆卷包装松垮、错位、防护不均的难题。设备模块化结构兼容不同规格线卷，实现从上料、定位、缠绕到下料的全流程自动化，是电线电缆制造企业打造智能化包装线的可靠选择。
设备型号：FPCA-100 卧式电线卷缠绕包装机
适用电线卷规格：直径 200–1000 mm，长度 300–1500 mm（可定制延伸）
最大承重：500 kg
适用包装材料：LLDPE 拉伸缠绕膜、防油纸、PE 膜、编织带
张力调节：0–50 N 数字式张力控制器
控制系统：PLC + 触摸屏 HMI，支持 100+ 种配方存储、数据记录与故障诊断
操作方式：全自动 / 半自动 / 手动三种模式切换
电源：AC 380V 50Hz 三相五线，功率约 3.5 kW
气源（可选）：0.6–0.8 MPa（用于气动压辊等可选组件）
安全标准：符合 GB/T 19670-2005 包装机械安全要求
可选配置：自动贴标机、在线称重模块、膜材断膜检测、输送延伸段
交货周期：4–5 个月
卧式电线卷因线材精密、易磨损的特性，对包装的密封性、防护性及自动化效率要求严格。传统人工缠绕或简易包装设备常导致缠绕不均、防护不足，不仅影响线材质量，还会因人工干预多、效率低拖慢生产节奏。卧式电线卷缠绕包装机 FPCA-100 专为解决这一痛点设计，通过卧式输送与环绕式缠绕相结合，实现电线卷的全自动上料、定位、缠绕及下料，集成张力控制、膜材预拉伸和可编程参数设置，在集中 PLC 控制系统下完成高效包装，有效减少线材磨损、提升包装一致性，并降低人工成本与劳动强度。
挑战：克服电线卷包装问题
- 人工依赖度高： 手动搬运电线卷、调整缠绕位置及控制膜材张力，劳动强度大且易因操作疲劳导致包装质量不稳定。
- 防护效果差： 缠绕张力不均、膜材覆盖不完整，易使电线卷受灰尘、湿气侵蚀或运输中发生线材松散、表面刮伤。
- 效率瓶颈明显： 人工包装速度慢，且与前后工序衔接脱节，难以匹配电线生产的连续化节奏。
- 参数调控困难： 不同规格电线卷需差异化缠绕参数（如层数、张力、重叠度），人工调整精度低、换型耗时。
- 安全风险存在： 人工搬运重型电线卷时易发生磕碰或工伤，且包装过程中膜材断裂、设备误操作等隐患突出。

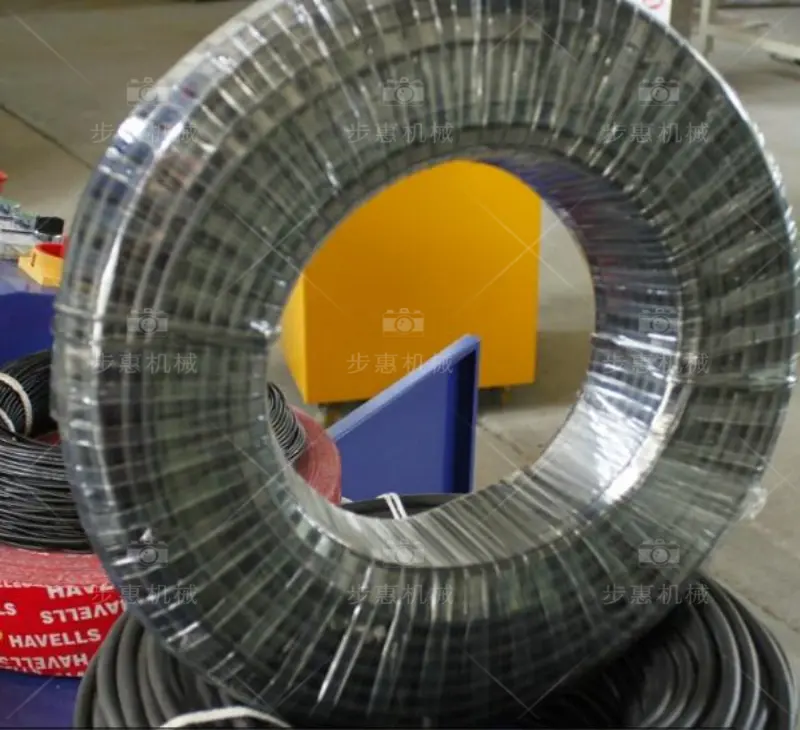

卧式电线卷缠绕包装机 FPCA-100 集卧式输送定位、360° 环绕式缠绕、膜材预拉伸与数字张力控制于一体，可适配直径 200–1000 mm、长度 300–1500 mm、最大承重 500 kg 的各类电线电缆卷，实现稳定、均匀的全包裹保护。预拉伸膜架（200%–300%）在保证缠绕紧密度的同时大幅降低膜材消耗；PLC + 触摸屏 HMI 支持 100+ 种配方存储，换型一键调用，显著缩短调整时间。设备可与前后端输送线无缝对接，实现无人化转运，并配备完善的故障检测与安全防护，是电线电缆卷自动化包装的高效解决方案。
| 功能 / 组件 | 收益 / 投资回报 |
|---|---|
| 卧式输送与定位系统 | 滚筒或链条式卧式输送，配合光电传感器自动定位电线卷中心，确保缠绕轨迹精准，减少人工对齐时间。 |

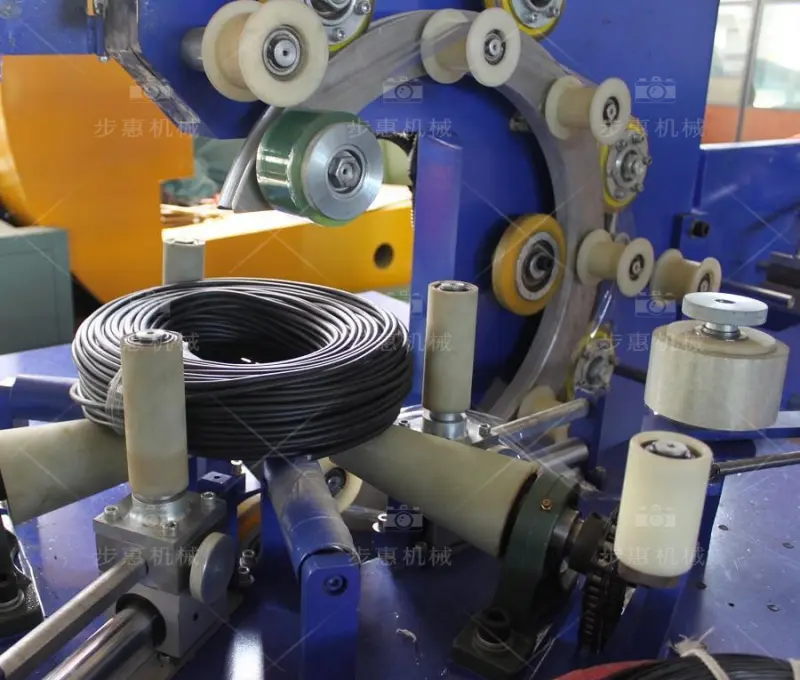

| 环绕式缠绕机构 | 膜架环绕电线卷 360° 旋转缠绕，支持多层交叉缠绕，膜材覆盖均匀无死角，提升防护密封性。 |
| 预拉伸膜架系统 | 膜材预拉伸率可达 200%–300%，节省膜材消耗的同时增强缠绕紧密度，降低包装材料成本。 |
| 可调张力控制系统 | PLC 实时调控缠绕张力（0–50N 可调），避免张力过大损伤线材或过小导致松散，适配不同材质电线卷。 |
| 可编程参数存储 | 支持存储 100+ 种包装配方，预设缠绕层数、重叠度（20%–50%）、转速等参数，换型时一键调用，缩短调整时间。 |
| 全自动上料/下料衔接 | 与前端生产线或后端仓储输送线无缝对接，实现无人化转运，消除人工搬运间隙，提升整体流程效率。 |
| 智能故障检测与报警 | 实时监测膜材余量、电机过载、定位异常等状态，通过声光报警与 HMI 显示故障点，缩短停机排查时间。 |
| 安全防护装置 | 防护围栏、急停按钮、双手启动开关及红外感应护手，防止操作人员接触运动部件，降低安全事故风险。 |
| 模块化结构设计 | 可根据电线卷长度加装延伸段，或选配贴标、称重模块，适应不同生产场景需求，增强设备灵活性。 |
| 便捷操作与维护 | 触摸屏 HMI 直观设置参数，关键部件采用快拆结构，日常清洁、膜材更换及维护保养简单高效。 |
步惠机械卧式电线卷缠绕包装机 FPCA-100，专为电线、电缆卷的卧式全自动缠绕包装设计，采用环绕式缠绕机构与预拉伸膜架系统（预拉伸率 200%–300%），配备可调张力控制（0–50N）与 PLC+触摸屏 HMI，支持 100+ 种包装配方存储，换型一键调用。设备适用直径 200–1000mm、长度 300–1500mm、最大承重 500kg 的电线
| 参数 | 规格 / 说明 |
|---|---|
| 机器型号 | FPCA-100（卧式电线卷缠绕型） |
| 适用电线卷规格 | 直径：200–1000 mm；长度：300–1500 mm（可定制延伸） |
| 最大承重 | 500 kg |
| 缠绕速度 | 0–15 r/min（可调，根据电线卷直径自适应） |
| 包装效率 | 每小时 18–35 卷（视电线卷规格） |
| 膜材类型 | LLDPE 拉伸膜，宽度 500 mm（支持 300–750 mm 可选） |
| 预拉伸率 | 200%–300%（机械预拉伸结构） |
| 张力调节范围 | 0–50 N（数字式张力控制器） |
| 缠绕重叠度 | 20%–50%（通过 PLC 参数精确调控） |
| 包装层数 | 1–5 层（可预设，自动计数） |
| 输送速度 | 5–15 m/min（变频调速） |
| 控制系统 | PLC + 触摸屏 HMI，支持配方存储、数据记录与故障诊断 |
| 电源要求 | AC 380V 50Hz，三相五线，功率约 3.5 kW |
| 气源要求（可选） | 0.6–0.8 MPa（用于气动压辊等可选组件） |
| 设备尺寸 | 长×宽×高：3500×1800×2200 mm（基础款，不含输送延伸段） |
| 安全标准 | 符合 GB/T 19670-2005 包装机械安全要求 |
| 可选配置 | 自动贴标机、在线称重模块、膜材断膜检测、输送延伸段 |
| 操作方式 | 全自动 / 半自动 / 手动三种模式切换 |
