全自动大型支撑轴承包装机_大型支撑轴承缠绕包装设备厂家定制-步惠机械
项目信息
步惠机械大型支撑轴承包装机，专为重型支撑轴承设计，全自动定位、双膜架同步缠绕、VCI气相防锈、PLC智能控制，最大承载10吨，单套包装约15–30分钟。
适用轴承：直径800–3000mm，厚度200–1000mm
最大承载：10000kg（10吨）
包装材料：LLDPE拉伸膜、VCI防锈膜、防锈纸、EPE缓冲膜（宽500–1000mm）
电源：AC 380V 50Hz 三相五线，功率约8.5kW
气源：0.6–0.8MPa
定位精度：±5mm
缠绕速度：3–10 r/min
包装效率：单套约15–30分钟
可选配置：自动贴标/打标、在线称重（±0.1%）、AGV对接
大型支撑轴承作为重型装备的核心部件，具有重量大（可达数吨）、结构精密、价值高昂的特点，其包装需同时满足紧固防护、防潮防锈及便捷转运的多重需求。传统包装方式（如人工缠绕、定制木箱）存在防护不足、效率低下、成本高昂等问题，尤其难以应对轴承精密滚道、外圈表面的防磕碰需求，以及长途运输中的稳定性要求。大型支撑轴承包装机专为这类高规格轴承设计，集成全自动定位、多层复合防护、高强度紧固及智能参数适配功能，通过PLC控制系统实现从轴承上料、防护加装到成品包装的全流程自动化，确保包装紧固可靠、防护全面，适配重型轴承的专业化包装需求。
挑战：克服大型支撑轴承包装的高难度与高风险
- 超重型搬运与定位难： 大型支撑轴承重量可达5-10吨，人工搬运定位劳动强度极大，且易因定位偏差导致包装受力不均，增加运输中倾倒风险。
- 精密部件防护不足： 轴承滚道、滚子等精密部位易因磕碰产生划痕，传统包装缺乏针对性缓冲设计，导致出厂合格率降低。
- 包装紧固性与稳定性差： 人工缠绕张力不均，或木箱固定不牢，易在运输中发生轴承移位、碰撞，造成不可逆损伤。
- 防潮防锈周期短： 重型轴承存储周期长，传统包装防潮防锈措施简单，易受环境湿气侵蚀产生锈蚀，影响使用性能。
- 规格适配与换型复杂： 不同型号支撑轴承直径、厚度差异大（直径常达1-3米），通用设备换型调整繁琐，难以满足多规格生产需求。
- 流程脱节效率低： 包装与仓储、运输环节缺乏自动化衔接，人工转运间隙长，影响整体出货效率。
解决方案：大型支撑轴承包装机的功能与收益
| 功能 / 组件 | 收益 / 投资回报 |
|---|---|
| 重型承载与自动定位系统 | 液压升降承载平台配合伺服定位装置，精准校准轴承中心，承重可达10吨，避免人工定位偏差，确保包装受力均匀。 |
| 多层复合防护包装机构 | 集成防锈纸打底、EPE缓冲层环绕、拉伸膜紧固三重防护，针对性保护滚道、外圈表面，防磕碰、防潮防锈效果提升80%。 |
| 高强度环绕紧固系统 | 双膜架同步缠绕，张力0-80N无级可调，配合十字交叉缠绕工艺，确保包装紧固度，运输中轴承移位风险降低90%。 |
| 智能参数配方管理 | 存储200+规格包装配方，预设缠绕层数、缓冲厚度、张力参数等，换型时一键调用，调整时间缩短至5分钟内。 |
| 全自动进出料衔接 | 与叉车通道、AGV或行车系统对接，实现轴承自动上料、包装、下料全流程无人化，减少人工接触风险。 |
| 精密部件专项防护模块 | 自动加装定制化塑料护盖（覆盖轴承内圈/外圈精密面）、硬质泡沫护边，避免包装过程中直接接触损伤。 |
| 防锈周期延长技术 | 可选配VCI气相防锈膜/纸缠绕，结合密封包装工艺，使轴承防锈周期延长至12-24个月，满足长期存储需求。 |
| 智能诊断与安全监控 | 实时监测承重、张力、定位精度等参数，异常时自动停机报警，配备红外防护、急停系统，保障操作安全。 |
| 模块化扩展设计 | 可按需添加在线称重、激光打标、托盘集成等模块，满足追溯管理、出口包装等个性化需求。 |
大型支撑轴承包装机专为直径800–3000mm、厚度200–1000mm的重型支撑轴承设计，全自动定位、双膜架同步缠绕、VCI气相防锈、PLC+触摸屏智能控制，最大承载10吨，单套包装约15–30分钟，防护全面、适配多规格重型轴承的专业化包装需求。
技术规格
| 参数 | 规格 / 说明 |
|---|---|
| 适用轴承规格 | 直径：800-3000 mm；厚度：200-1000 mm |
| 最大承载重量 | 10000 kg（10吨） |
| 缠绕方式 | 双膜架同步环绕缠绕+十字交叉加固，支持多层复合包装 |
| 包装材料兼容性 | LLDPE拉伸膜、VCI防锈膜、防锈纸、EPE缓冲膜 |
| 膜材宽度/预拉伸率 | 500-1000 mm；预拉伸率200%-300%（节省材料） |
| 张力调节范围 | 0-80 N（伺服控制，精准适配不同轴承材质） |
| 缠绕速度 | 3-10 r/min（变频可调，根据轴承重量自适应） |
| 防护模块配置 | 自动护盖加装、泡沫护边定位、防锈膜密封一体化 |
| 定位精度 | ±5 mm（确保缠绕中心与轴承同心） |
| 控制系统 | PLC+12英寸触摸屏HMI，支持配方存储、数据追溯、远程诊断 |
| 电源要求 | AC 380V 50Hz，三相五线，功率约8.5 kW |
| 气源要求 | 0.6-0.8 MPa（用于定位、防护模块驱动） |
| 设备尺寸（长×宽×高） | 5000×4000×3500 mm（含承载平台与防护围栏） |
| 安全标准 | 符合GB/T 19670-2005及重型机械安全规范，配备防护围栏、红外护手、急停系统 |
| 可选配置 | VCI防锈包装系统、自动贴标/打标机、在线称重（精度±0.1%）、AGV对接接口 |
| 包装效率 | 单套轴承包装周期15-30分钟（视规格与防护层数） |
咨询此项目
联系信息
- +86-13115083849
- info@cnbhpac.com
- +86-13115083849

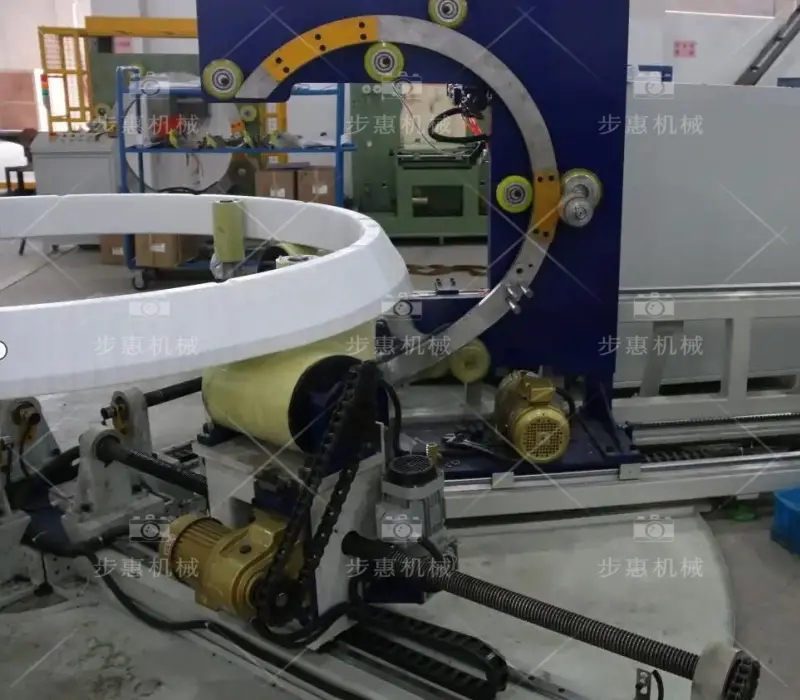

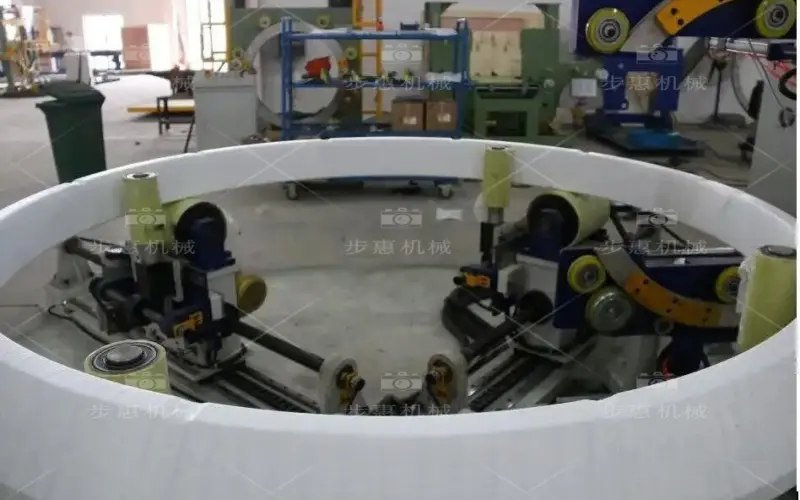

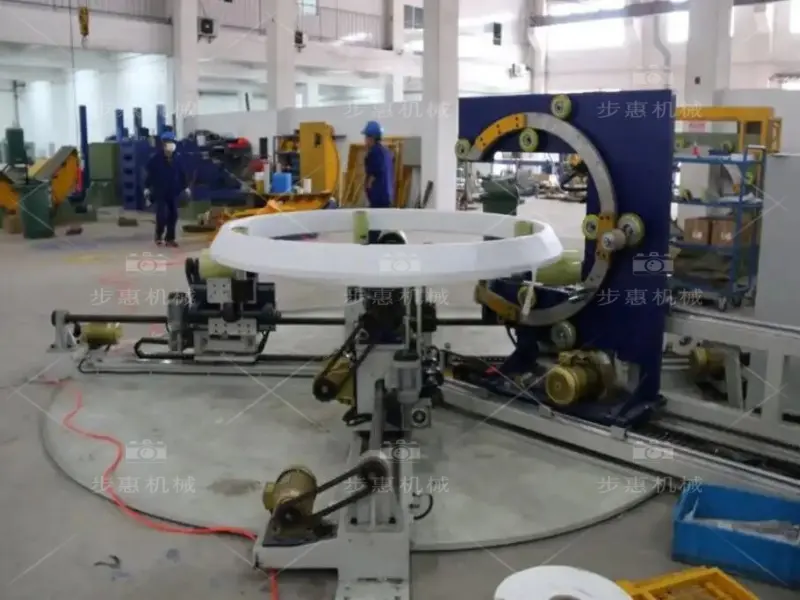

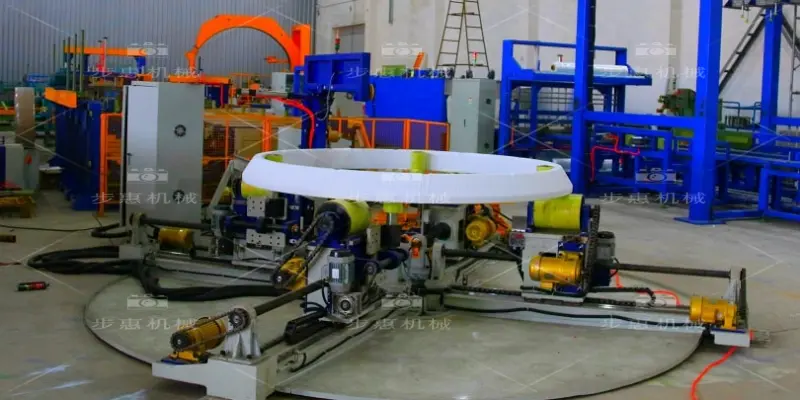

应用案例
该设备在客户现场的真实落地应用。
