全自动重型工业翻转机_10-100吨大型工件360度翻转设备-步惠机械
项目信息
步惠机械重型工业翻转机专为大型、重型工件的翻面、焊接辅助、装配调整与检测需求设计，通过定制化支撑工装将工件稳固夹持，由液压或伺服驱动系统带动翻转框架完成多角度旋转，全程由 PLC 精准调控翻转速度、角度与夹紧力度，解决人工翻转重型工件效率低下、安全风险高、定位精度不足等问题，为重型机械、钢结构船舶、模具锻压、冶金材料、能源装备等行业提供重载工件翻转解决方案。
设备型号：重型工业翻转机
适用工件：重型机械部件、钢结构件、模具、大型铸件
最大承载：10–100 吨（可按项目定制至 200 吨）
翻转角度：0–360° 连续可调，定位精度 ±0.5°
翻转速度：0.1–1 r/min 无级可调，单次 2–10 分钟
夹持与工装：夹持力 10–200kN 分级可调，快换工装 ≤30 分钟
驱动与控制：液压 / 伺服双驱动，PLC + 15 英寸触摸屏，50+ 配方
电气与交付：AC 380V 50Hz、30–100kW；设备重 5–20 吨；交货 4–8 个月
步惠机械重型工业翻转机针对大型、重型工件的翻面、焊接辅助、装配调整与检测需求设计，通过定制化支撑工装将工件稳固夹持，由液压或伺服驱动系统带动翻转框架完成 360° 内任意角度的平稳翻转，全程由 PLC 精准调控翻转速度、角度与夹紧力度。在承接这类工序之前，客户通常面临以下六个难题：
挑战：突破重型工件翻转的行业痛点
- 人工翻转完全不可行： 10 吨以上重型工件无法通过人工翻转，传统依赖吊车 + 吊带的方式易导致工件晃动、碰撞，甚至引发坠落事故，安全风险极大。
- 定位精度极差： 简易翻转设备缺乏精准控制，翻转角度误差超 ±5°，无法满足焊接、装配等工序的定位要求，需反复调整，效率低下。
- 工件损伤率高： 夹持不稳或受力不均导致工件变形、表面划伤，尤其对精密模具、异形钢构件等高价工件，单次损伤损失可达数万元。
- 适配性局限： 传统设备仅能适配单一类型工件，面对不同重量、形状的重型工件需频繁更换工装，换型时间长达 4–8 小时，通用性差。
- 生产流程断层： 翻转工序与焊接、加工、检测等环节脱节，需多次吊装转运，形成生产瓶颈，影响重型制造的连续性与自动化水平。
- 能耗与维护难题： 旧设备驱动系统落后，翻转能耗高且故障频发，平均无故障运行时间不足 500 小时，维护成本占设备总价 30% 以上。
步惠机械重型工业翻转机以"定制化夹持工装 + 双驱动同步翻转 + 重心自适应调节 + PLC 智能控制"的方案替代传统吊车 + 人工的翻转模式：工件通过定制爪式、托式或环抱式工装稳固夹持，由两侧液压马达或伺服电机同步驱动翻转框架，实现 360° 内任意角度的平稳翻转与 ±0.5° 精准定位，夹持力、翻转速度、角度均可按工件工况分级设定，并可集成吊装、输送或检测模块，融入重型制造的自动化生产流程。
功能 / 组件与收益
| 功能 / 组件 | 收益 / 投资回报 |
|---|---|
| 重载夹持工装系统 | 根据工件形状定制爪式、托式或环抱式夹持工装，夹紧力 10–200kN 可调，配合防滑耐磨衬垫，确保 10–100 吨工件翻转无滑移、无损伤。 |
| 双驱动同步翻转机构 | 两侧液压马达或伺服电机同步驱动，翻转速度 0.1–1r/min 无级可调，角度定位精度 ±0.5°，满足焊接、装配等高精度工序需求。 |
| 工件重心自适应调节 | 通过称重传感器检测工件重心偏移量，自动调整夹持支点与翻转速度，适配重心偏移 ≤300mm 的非对称工件，避免翻转过程倾斜。 |
| 模块化工装快换系统 | 采用标准化接口与快速锁紧装置，工装更换时间缩短至 30 分钟以内，适配圆形、方形、异形等多种重型工件，通用性提升 80%。 |
| PLC + 触摸屏智能控制 | 存储 50+ 种工件翻转配方，支持翻转角度预设（0–360° 任意定位）、速度分段控制，配备手动微调模式，操作简单直观。 |
| 多重安全防护体系 | 包含超载保护、夹持力监测、翻转限位、紧急制动及防护围栏，任何异常立即停机并锁定，确保人机安全，符合 ISO 13849-1 安全标准。 |
| 生产联动接口 | 可与焊接机器人、加工中心、检测设备信号联动，实现"上料—翻转—加工—检测"自动化闭环，减少吊装转运环节。 |
| 能效优化驱动系统 | 采用变频液压或伺服驱动技术，相比传统设备节能 30% 以上，配合集中润滑系统，延长核心部件使用寿命至 8 年以上。 |
适用场景与行业
- 重型机械制造业： 用于机床床身、机架、大型齿轮箱等工件的翻面焊接、装配，实现多角度精准定位，提升加工效率。
- 钢结构与船舶制造： 对大型钢构件、船体分段、桥梁部件进行翻转，适配焊接、涂装等工序的双面作业需求。
- 模具与锻压行业： 为大型冲压模具、锻件提供平稳翻转，便于模具维修、型腔检测或工件上下料，避免表面损伤。
- 冶金与重型材料加工： 用于钢卷、铝卷、厚板等重型材料的翻面、开平辅助，配合生产线实现连续加工。
- 能源装备制造： 对风电塔筒、压力容器、核电部件等超大工件进行翻转，满足焊接、检测的高精度定位要求。
- 航空航天与军工： 适配大型飞行器部件、武器装备壳体的翻转装配，确保精密部件的安全翻转与定位精度。
公司优势
- 重载高精度翻转技术： 双驱动同步与重心自适应控制，实现 100 吨级工件 ±0.5° 精准定位，解决重型工件翻转稳定性与精度难题。
- 定制化工装解决方案： 根据工件形状专属设计夹持工装，配合快换系统，兼顾防护性与通用性，大幅缩短换型时间。
- 全流程安全保障： 从机械锁紧到智能监测的多重安全体系，彻底消除重型工件翻转的安全隐患，事故率降为零。
- 生产效率跃升： 替代传统吊车 + 人工的低效模式，翻转效率提升 500% 以上，定位调整时间缩短 80%，加速生产周期。
- 工业级耐用性设计： 核心结构采用高强度合金钢材，驱动部件进口配置，设备无故障运行时间 ≥3000 小时，使用寿命超 12 年。
- 智能化产线集成： 可与前后端制造设备无缝联动，融入重型制造自动化生产线，助力企业实现智能制造升级。
风鼎机械根据客户需求，提供高品质托盘翻转机与更换机定制服务，设备适用于仓储管理，提升翻转效率与安全。同时，我们提供长期维护、即时售后及专业培训，确保客户无忧使用。设计特点包括机械结构稳固、变频调速、安全限位等，可任意角度停车及紧急制动，全方位保障操作安全与效率。
| 参数 | 规格 / 说明 |
|---|---|
| 品名 / 型号 | 重型工业翻转机 |
| 最大承载重量 | 10–100 吨（可按项目需求定制至 200 吨） |
| 工件适配尺寸 | 长度 1000–10000 mm；宽度 / 直径 500–5000 mm（根据工装定制） |
| 翻转角度范围 | 0–360° 连续可调，定位精度 ±0.5° |
| 翻转速度 | 0.1–1 r/min 无级可调（翻转时间根据工件大小 2–10 分钟/次） |
| 夹持力范围 | 10–200 kN 分级可调，夹持力检测精度 ±2% |
| 工装更换时间 | ≤30 分钟（快换式工装） |
| 控制系统 | PLC + 15 英寸触摸屏，支持配方存储、数据记录、远程诊断 |
| 驱动方式 | 液压驱动或伺服电机驱动（根据载重选择） |
| 电源要求 | 380V AC 50Hz，总功率 30–100 kW（根据载重配置） |
| 液压系统参数 | 工作压力 20–31.5 MPa；流量 50–200 L/min（液压驱动机型） |

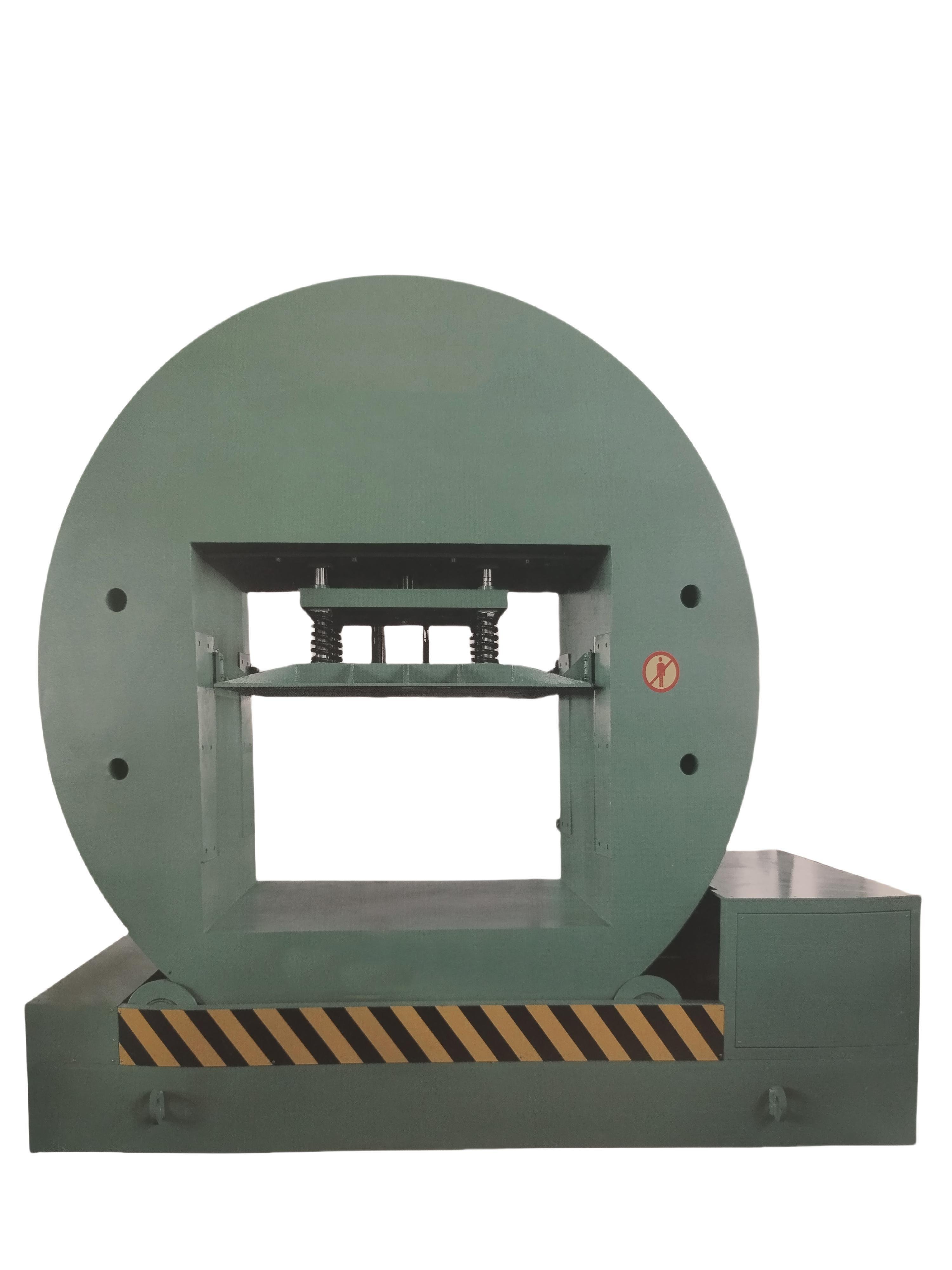

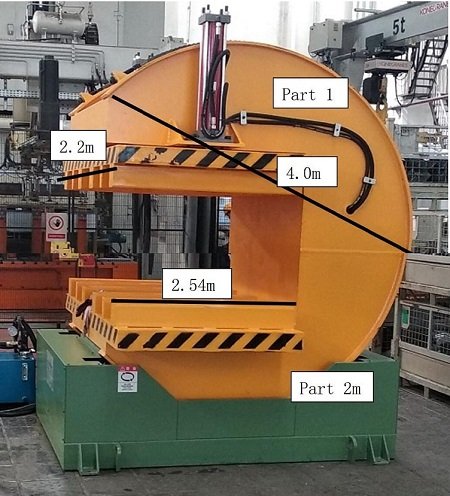

| 设备尺寸 | 长×宽×高 ≈ 6000×4000×5000 mm（根据最大工件尺寸定制） |
| 防护等级 | 电气部分 IP54，机械 / 液压部分 IP65 |
| 安全装置 | 超载保护、夹持力监测、紧急停止、防护围栏、声光报警 |
| 设备重量 | 5000–20000 kg（取自原「项目信息」字段，规格表未列） |
| 交货时间 | 4–8 个月（取自原「项目信息」字段，规格表未列） |
