全自动180度托盘栈板翻转机_液压双驱动重载栈板翻转设备-步惠机械
项目信息

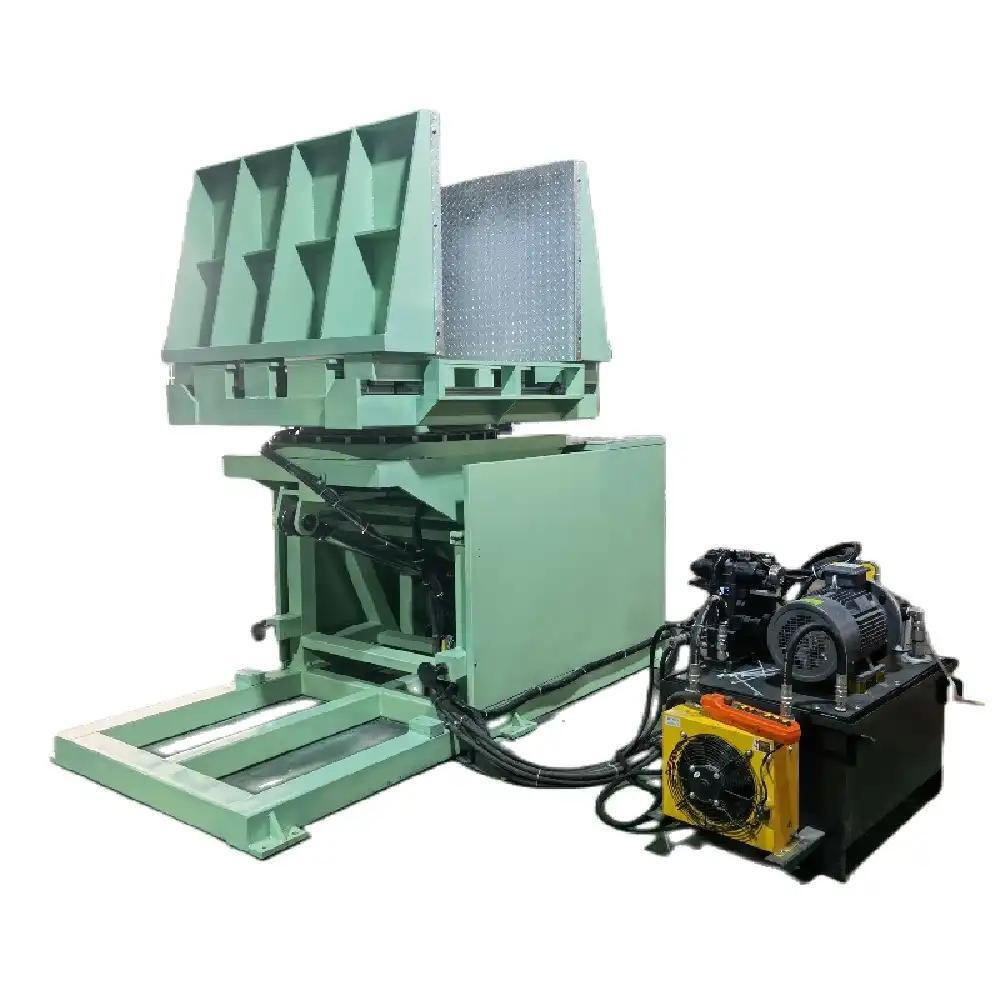

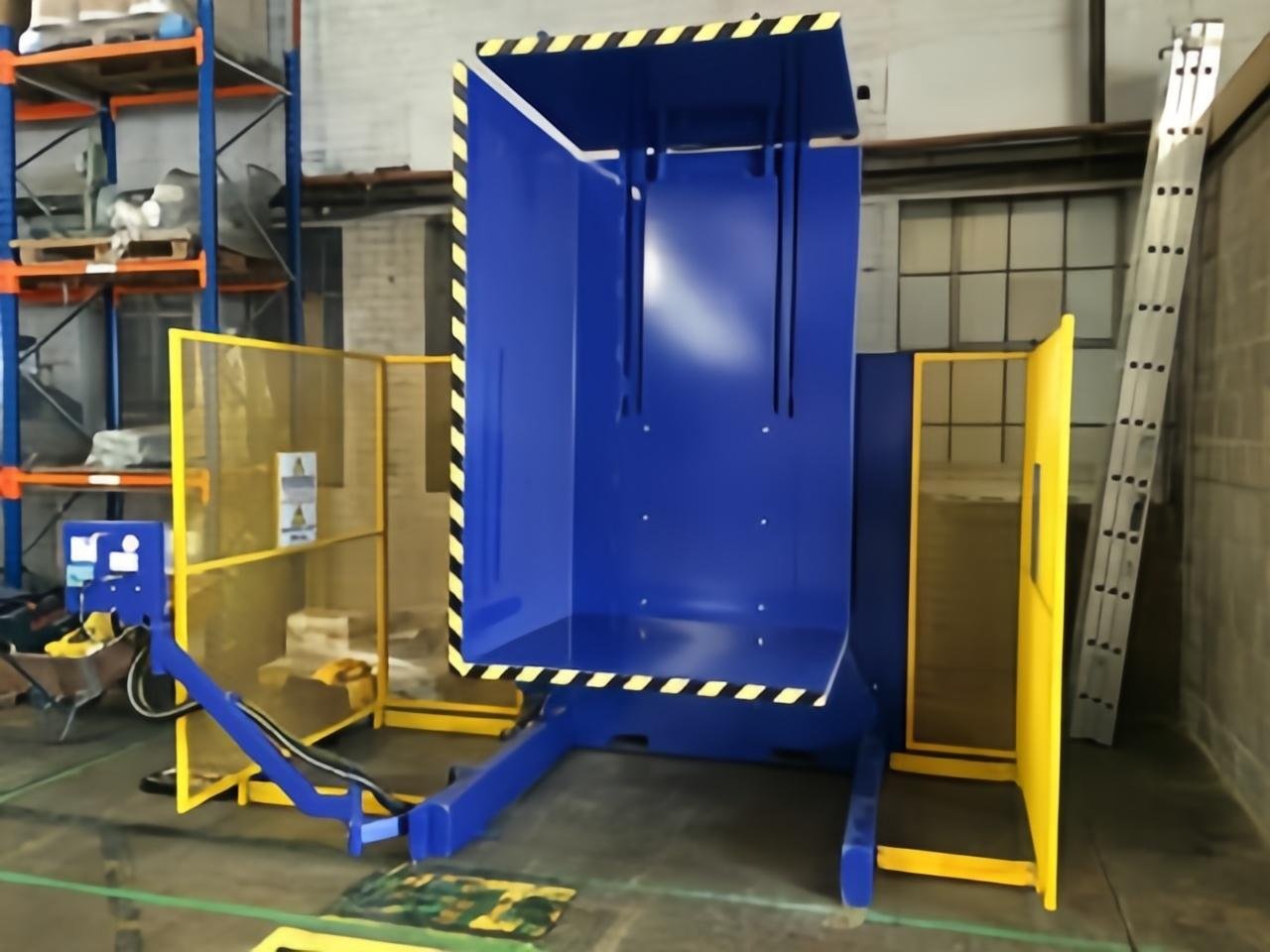

步惠机械 180°托盘栈板翻转机采用双驱动平稳翻转系统与自适应液压夹钳，将栈板连同货物 180° 平稳翻转，用于翻面检查、底部清洁、破损栈板更换与倒垛，替代人工翻转重型栈板货物，为仓储物流、食品医药、建材化工等行业提供安全高效的栈板翻转解决方案。
设备型号：180°托盘栈板翻转机
适用栈板：800×600–1200×1200mm 木 / 塑料 / 钢质栈板，货高 ≤2200mm
最大载重：≤5000kg（重载规格可定制）
翻转角度与速度：0–180° 连续可调；0.3–1.5r/min（单次 40–80 秒）
夹紧与输送：液压夹钳 8–50kN 分级可调；辊道输送 0.5–3m/min
效率与控制：10–25 栈板/小时；PLC + 12 英寸触摸屏，30+ 配方
安全与联动：光幕 / 围栏 / 超载 / 限位保护；可对接输送线与 WMS/MES
电气与交付：AC 380V 50Hz、约 20kW；设备重 2200–5500kg；交货 2–4 个月
步惠机械 180°托盘栈板翻转机专为托盘（栈板）货物的翻面、换板、倒垛等需求设计，通过机械翻转与夹紧协同运作，实现托盘连同货物的 180° 平稳旋转，解决人工翻转重型栈板货物效率低、安全风险高、货物易破损等核心问题。设备通过辊道输送将托盘栈板货物送入翻转区域，自适应夹钳自动夹紧栈板边缘，由液压或伺服驱动系统带动翻转架完成 180° 翻转，全程保持货物重心稳定，配合 PLC 控制系统精准调控翻转速度与夹紧力度，可无缝对接仓储输送线、包装线或码垛系统，实现栈板货物翻转作业的自动化与安全化。在承接传统人工翻转工序之前，客户通常面临以下六个难题：
挑战：突破托盘栈板翻转的传统操作瓶颈
- 人工翻转效率低下： 1–3 吨重型栈板货物人工翻转需 6–8 人协作，单次操作耗时 20–30 分钟，且翻转过程反复调整，严重制约物流周转效率。
- 安全事故高发： 人工撬动、翻转栈板易导致货物倾斜坠落，造成挤压、砸伤等安全事故，不符合工业安全规范，企业需承担高额风险成本。
- 货物损伤率高： 手动翻转受力不均导致栈板变形、货物散落或包装破损，尤其对精密仪器、易碎品或高堆叠货物，损伤率超 40%。

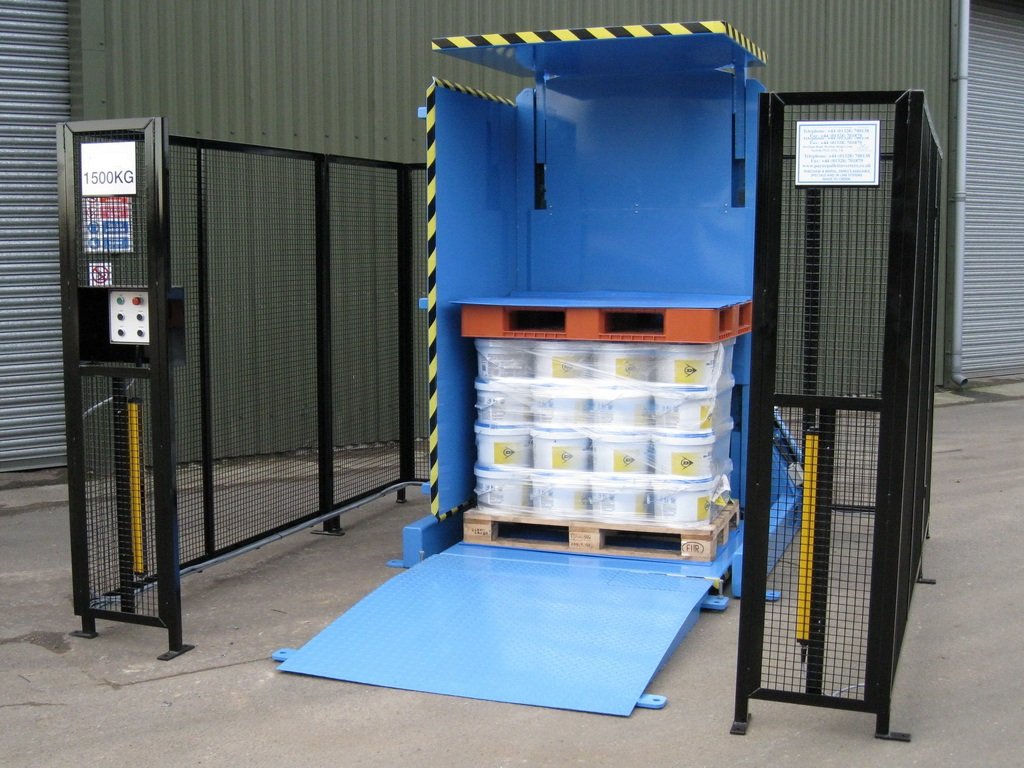

- 换板操作繁琐： 栈板破损或需更换防潮 / 出口专用栈板时，人工倒换货物需逐件搬运，耗时耗力且易造成二次损伤，增加返工成本。
- 规格适配性差： 传统翻转设备仅能适配固定尺寸栈板，对异形栈板、超高货物或重心偏移的非对称货物难以稳定夹持，应用范围受限。
- 产线衔接断层： 翻转工序与前后端输送、仓储系统脱节，需人工转运栈板，形成生产瓶颈，影响整体自动化流程闭环。
步惠机械 180°托盘栈板翻转机以「自适应液压夹钳 + 双驱动平稳翻转 + 全流程防护」的方案替代人工翻转：栈板货物经变频辊道送入翻转区域后，多组液压夹钳自动适配栈板尺寸夹紧边缘，两侧液压马达或伺服电机同步驱动翻转架完成 0–180° 翻转，PLC 控制匀加速 / 匀减速、全程保持货物重心稳定；翻转到位后即可更换栈板或检查货物底部，全程无需人工干预，可无缝对接仓储输送线、包装线或码垛系统。
功能 / 组件与投资回报
| 功能 / 组件 | 收益 / 投资回报 |
|---|---|
| 自适应栈板夹紧机构 | 采用多组液压夹钳自动适配栈板尺寸（800×600mm–1200×1200mm），夹紧力 8–50kN 可调，确保木、塑、金属等不同材质栈板稳固夹持，翻转无滑移。 |
| 双驱动平稳翻转系统 | 两侧液压马达或伺服电机同步驱动翻转架，翻转速度 0.3–1.5r/min 可调，通过 PLC 控制匀加速 / 匀减速，翻转过程货物晃动幅度 ≤3°，稳定性提升 95%。 |
| 前后端输送联动装置 | 变频辊道输送与翻转机无缝对接，输送速度 0.5–3m/min 可调，自动完成栈板上料定位、翻转后下料，实现「输送—翻转—输出」无人化流转。 |
| 重心智能检测与补偿 | 激光传感器实时检测货物重心偏移量，自动调整夹钳受力点与翻转速度，适配重心偏移 ≤150mm 的非对称货物，避免翻转过程倾斜。 |
| PLC + 触摸屏智能控制 | 存储 30+ 种栈板规格参数，支持翻转角度（0–180° 任意定位）、夹紧力、翻转速度自定义，一键启动全自动流程，操作人员培训周期缩短 70%。 |
| 栈板类型自动识别 | 通过视觉或机械传感器识别栈板材质、尺寸与破损情况，自动匹配夹紧参数，对破损栈板触发保护模式，避免夹伤货物。 |

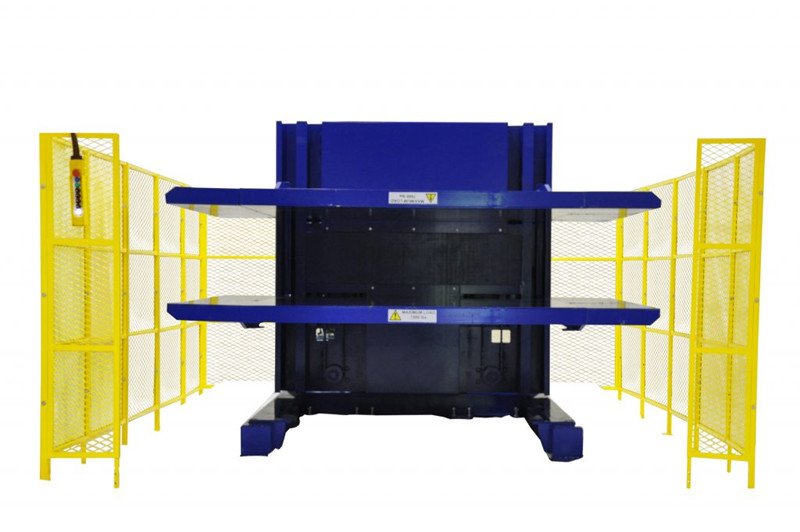

| 多重安全防护系统 | 配备红外光幕、防护围栏、翻转限位、超载保护及急停按钮，任何异常立即停机并报警，确保人机安全。 |
| 工业物联网接口 | 支持与 WMS/MES 系统对接，实时上传翻转次数、故障信息等数据，实现远程监控与数据分析，助力精益管理。 |
适用场景与行业
- 大型仓储物流中心： 用于栈板货物翻面检查、底部清洁、破损栈板更换，提升仓储周转效率与货物管理规范性。
- 制造业成品仓： 对机床、设备等重型成品栈板进行翻转，适配出口包装换板或运输方向调整需求。
- 食品医药行业： 对无菌栈板货物进行翻转，便于底部消毒、贴标或更换符合 GMP 标准的专用栈板，保障卫生安全。
- 建材与化工领域： 处理袋装水泥、涂料桶等重型栈板货物，实现换板防潮或底部加固，减少运输泄漏风险。
- 电商与零售配送： 对退货或倒装货物栈板进行翻转整理，规范堆叠形态，提升仓库存储利用率。
- 港口与跨境物流： 用于进出口货物栈板更换（如木质栈板换塑料栈板），符合国际检疫标准，避免货物滞留。
公司优势
- 重载平稳翻转核心技术： 双驱动同步与重心补偿设计，实现 5 吨级货物 180° 无晃动翻转，解决重型栈板翻转稳定性难题。
- 全自动化安全作业流程： 从夹紧到翻转全程无人干预，配合多重安全防护，彻底消除人工操作的安全隐患。
- 高柔性多场景适配： 自动识别栈板类型与尺寸，无需机械调整即可适配多种规格货物，满足复杂工况需求。
- 效率与成本双重优化： 单栈板翻转时间缩短至 40–80 秒，货物损伤率降低 90%，快速回收投资成本。
- 工业级耐用性保障： 夹钳与翻转架采用高强度锰钢制造，核心液压 / 伺服部件进口，设备无故障运行时间 ≥3000 小时。
- 智能化产线协同： 支持与仓储管理系统联动，融入自动化物流闭环，提升整体供应链响应速度。
180°托盘栈板翻转机采用双驱动平稳翻转系统与自适应液压夹钳，将栈板连同货物平稳翻转 180°，用于货物翻面检查、底部清洁、破损栈板更换与倒垛。适配 800×600–1200×1200mm 木 / 塑料 / 钢质栈板，货物高度 ≤2200mm，最大载重 ≤5000kg；翻转角度 0–180° 连续可调，夹紧力 8–50kN，变频辊道输送 0.5–3m/min，
| 参数 | 规格 / 说明 |
|---|---|
| 适用栈板规格 | 栈板尺寸 800×600mm – 1200×1200mm；货物高度 ≤2200mm；最大载重 ≤5000kg |
| 翻转角度范围 | 0–180° 连续可调（支持 90° / 180° 定点翻转） |
| 翻转速度 | 0.3–1.5 r/min 变频可调（单次翻转时间 40–80 秒） |
| 夹紧力 | 8–50 kN 分级可调（根据栈板材质与载重匹配） |
| 输送速度 | 0.5–3 m/min 变频同步可调 |
| 处理效率 | 10–25 栈板/小时（根据载重与规格调整） |
| 控制系统 | PLC + 12 英寸触摸屏，支持参数存储、数据记录、远程诊断 |
| 电源要求 | 380V AC，50Hz；总功率约 20 kW（含液压系统） |
| 气源 / 液压要求 | 液压系统工作压力 16–20 MPa；气源（可选）0.6–0.8 MPa，流量 0.3 m³/min |
| 设备尺寸 | 长×宽×高 ≈ 4000×2500×3000 mm（根据最大栈板尺寸调整） |
| 防护等级 | 电气部分 IP54，液压 / 机械部分 IP65 |
| 安全认证 | 符合 ISO 13849-1 安全标准，配备 CE 认证可选 |
