项目信息

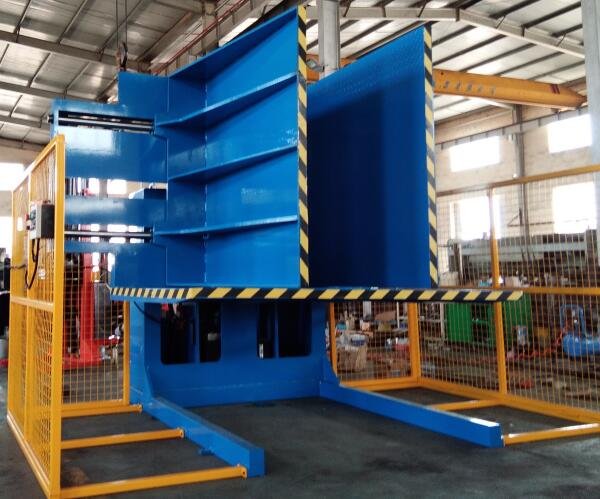

步惠机械双压板托盘翻转机以两组对称压板同步夹紧货物，一次作业即可完成重载托盘货物的 180° 翻面、旧托盘移除与新托盘更换，全程由 PLC 精准调控，可无缝对接仓储输送线与生产流水线。
设备型号：双压板托盘翻转机
适用托盘：800×600–1200×1200mm，货物高 ≤2200mm
最大载重：≤5000kg（含托盘与货物）
作业模式：翻转 + 换托一体化，辊道进料
翻转参数：0–180° 连续可调，0.3–1.5 r/min
夹持方式：对称双压板同步夹紧，5–40kN 可调
效率与精度：8–20 托盘/小时；角度 ±1°、对位 ±5mm
控制与交付：PLC+10 英寸触摸屏；交货 3–5 个月
双压板托盘翻转机专为解决重型托盘货物翻转、换托及翻面检查等工业需求设计，通过两组对称压板对货物进行稳固夹持并实现180度平稳翻转，同时支持托盘更换与货物重新堆叠。设备通过输送辊道接收托盘货物，双压板同步夹紧货物两侧后完成翻转动作，可在翻转过程中移除旧托盘并更换新托盘，全程由PLC控制系统精准调控夹持力度、翻转速度与换托节奏。该设备消除了人工翻转的安全隐患，提升货物翻转稳定性与效率，无缝衔接仓储输送线或生产流水线，实现"上料-夹紧-翻转-换托-下料"全流程自动化。在承接这类工序之前，客户通常面临以下六个难题：
挑战：克服传统托盘翻转的操作痛点
- 夹持不稳导致货物损伤： 传统单压板或简易翻转设备受力不均，易造成货物倾斜、散落或包装破损，尤其对高堆叠、异形托盘货物，损伤率超30%。
- 人工翻转安全风险高： 1-3吨重型托盘人工翻转需多人协作，易发生托盘倾倒、货物坠落等事故，存在挤压、砸伤等安全隐患，不符合工业安全规范。
- 换托流程脱节效率低： 翻转与换托需分步操作，人工转运衔接耗时，单次换托周期长达30-40分钟，形成物流周转瓶颈。
- 规格适配性局限： 对不同尺寸托盘（如1200×1000mm、1100×1100mm）或高低不一的货物适配性差，需频繁手动调整，操作繁琐。
- 翻转后堆叠精度低： 夹持力度控制不当导致货物偏移，翻转后堆叠歪斜，增加后续仓储与运输的安全隐患。
- 维护成本高且稳定性差： 旧设备机械结构薄弱，翻转过程易出现卡滞、异响，平均无故障运行时间不足800小时，维护成本高昂。
步惠机械双压板托盘翻转机以"双压板对称夹持 + 翻转换托一体化"方案替代人工拆包换托：输送辊道将托盘货物送入作业区，两组液压 / 气动压板同步夹紧货物两侧，翻转架带动货物完成 180° 平稳翻转，翻转到位后自动分离旧托盘并对接新托盘，全程无需人工干预。夹紧力、翻转速度、翻转角度与换托程序均可按货物工况分级设定，可对接 AGV 或仓储输送线，融入工业物流自动化闭环。
功能 / 组件与收益
| 功能 / 组件 | 收益 / 投资回报 |
|---|---|
| 对称双压板夹紧机构 | 两组液压/气动压板对称分布，夹紧力 5-40kN 可调，通过同步驱动确保货物两侧受力均匀，翻转过程晃动幅度 ≤3°，货物损伤率降低 90%。 |
| 双驱动平稳翻转系统 | 两侧伺服电机或液压马达同步驱动翻转架，翻转速度 0.3-1.5r/min 无级可调，角度定位精度 ±1°，确保 180 度翻转平稳无冲击。 |
| 自动托盘更换模块 | 翻转过程中同步分离旧托盘，通过输送辊道移除并精准对接新托盘，换托时间 ≤20 秒/次，实现"翻转-换托"一体化，效率提升 300%。 |
| 自适应尺寸检测装置 | 激光传感器自动识别托盘尺寸（800×600mm-1200×1200mm）与货物高度，自动调整压板间距与夹持力度，无需人工校准。 |
| PLC+触摸屏智能控制 | 存储 30+ 种托盘规格配方，支持翻转角度、夹紧力、换托程序自定义，一键启动全自动流程，操作人员培训周期缩短 60%。 |
| 前后端输送联动系统 | 变频辊道输送与翻转机无缝对接，输送速度 0.5-3m/min 可调，实现"上料-翻转-换托-下料"连续流转，可对接 AGV 或仓储线。 |
| 多重安全防护体系 | 红外安全光幕、防护围栏、超载保护、紧急制动及翻转限位装置，异常情况立即停机锁定，符合 GB 16754-2008 机械安全标准。 |
| 耐磨防滑压板设计 | 压板表面采用 PU 防滑衬垫，增大摩擦系数的同时避免货物表面划伤，适配纸箱、木箱、袋装等多种包装类型。 |
| 故障自诊断与预警 | 实时监测夹持力、翻转速度、电机温度等参数，异常时自动报警并显示故障点，减少维护排查时间 80%。 |
| 模块化结构设计 | 可根据需求扩展侧挡机构、称重模块或贴标装置，适应不同行业定制化需求，后期升级成本降低 40%。 |
适用场景与行业
- 仓储物流中心： 用于破损托盘更换、货物翻面检查、底部清洁，提升仓储管理规范性与货物周转效率。
- 制造业成品仓： 对机床、仪器等重型成品托盘进行翻转换托，适配客户托盘标准或运输要求，避免二次搬运损伤。
- 食品医药行业： 更换符合 GMP 标准的无菌托盘，或对货物翻转后进行底部消毒、贴标，保障卫生安全。
- 化工与建材领域： 处理袋装粉料、板材等重型货物的托盘更换，适配防潮、防漏托盘需求，减少运输泄漏风险。
- 跨境物流枢纽： 更换进出口货物托盘（如木质换塑料托盘），符合国际检疫标准，避免清关延误。
- 电商与零售配送： 对退货托盘或倒装货物进行翻转整理 + 换托，规范堆叠形态，提升仓库存储利用率。
- 重型工业生产： 用于生产线间重型工件托盘的翻转换托，衔接不同工序的物料流转需求。
公司优势
- 双压板对称夹持技术： 两组同步驱动压板实现货物均匀受力，解决传统设备翻转时的偏移与损伤难题，稳定性提升 95%。
- 翻转+换托一体化流程： 集成翻转与换托功能，无需人工转运衔接，单托盘处理效率提升 300%，消除物流瓶颈。
- 全自动化安全作业： 从夹紧到换托全程无人干预，配合多重安全防护体系，彻底消除人工操作的安全隐患，事故率降为零。
- 高柔性多规格适配： 自动识别托盘尺寸并智能调整参数，10 分钟内完成不同规格货物换型，适配 800×600mm 至 1200×1200mm 主流托盘。
- 工业级耐用性设计： 核心结构采用高强度钢材，关键部件进口配置，设备无故障运行时间 ≥2000 小时，使用寿命超 10 年。
- 无缝产线协同能力： 可与 AGV、仓储输送线、包装机等设备联动，融入自动化物流闭环，整体周转效率提升 40%。
- 定制化扩展方案： 支持添加侧挡、称重、贴标等模块，根据行业需求量身定制，后期扩展成本低，投资回报周期短。
步惠机械双压板托盘翻转机采用两组对称压板同步夹紧货物两侧，实现 180° 平稳翻转并在翻转中同步完成旧托盘移除与新托盘对接，一台设备打通"上料—夹紧—翻转—换托—下料"全流程。适配托盘 800×600–1200×1200mm、货物高度 ≤2200mm，最大载重 ≤5000kg；翻转角度 0–180° 连续可调，翻转速度 0.3–1.5r/m
| 参数 | 规格 / 说明 |
|---|---|
| 适用托盘规格 | 托盘尺寸 800×600mm-1200×1200mm；货物高度 ≤2200mm；最大载重 ≤5000kg |
| 翻转角度范围 | 0-180° 连续可调（支持 90°/180° 定点翻转与换托联动） |
| 翻转速度 | 0.3-1.5r/min 变频可调（单次翻转时间 40-80 秒） |
| 夹紧力范围 | 5-40kN 分级可调（根据货物重量与包装材质智能匹配） |
| 换托效率 | 8-20 托盘/小时（含翻转+换托全流程） |
| 输送速度 | 0.5-3m/min 变频同步可调 |
| 定位精度 | 翻转角度 ±1°；新托盘对位误差 ±5mm |
| 控制系统 | PLC+10 英寸触摸屏，支持配方存储、数据记录、远程诊断 |
| 驱动方式 | 液压驱动或伺服电机驱动（可选配） |
| 电源要求 | 380V AC，50Hz；总功率约 15-25kW（含液压系统） |
| 气源 / 液压要求 | 液压系统工作压力 16-20MPa；气源 0.6-0.8MPa，流量 0.5m³/min |
| 设备尺寸 | 长×宽×高 ≈ 4500×2800×3000mm（根据最大托盘尺寸调整） |
| 防护等级 | 电气部分 IP54，机械 / 液压部分 IP65 |
| 安全装置 | 红外安全光幕、防护围栏、紧急停止按钮、超载保护、翻转限位 |
| 换型时间 | ≤10 分钟（通过配方一键切换不同托盘规格） |
| 易损件寿命 | 防滑衬垫 ≥5000 次循环；轴承与密封件 ≥10000 小时运行 |
| 设备重量 | 3000-6000 kg（取自原「项目信息」字段，规格表未列） |
| 交货时间 | 3-5 个月（取自原「项目信息」字段，规格表未列） |
