项目信息

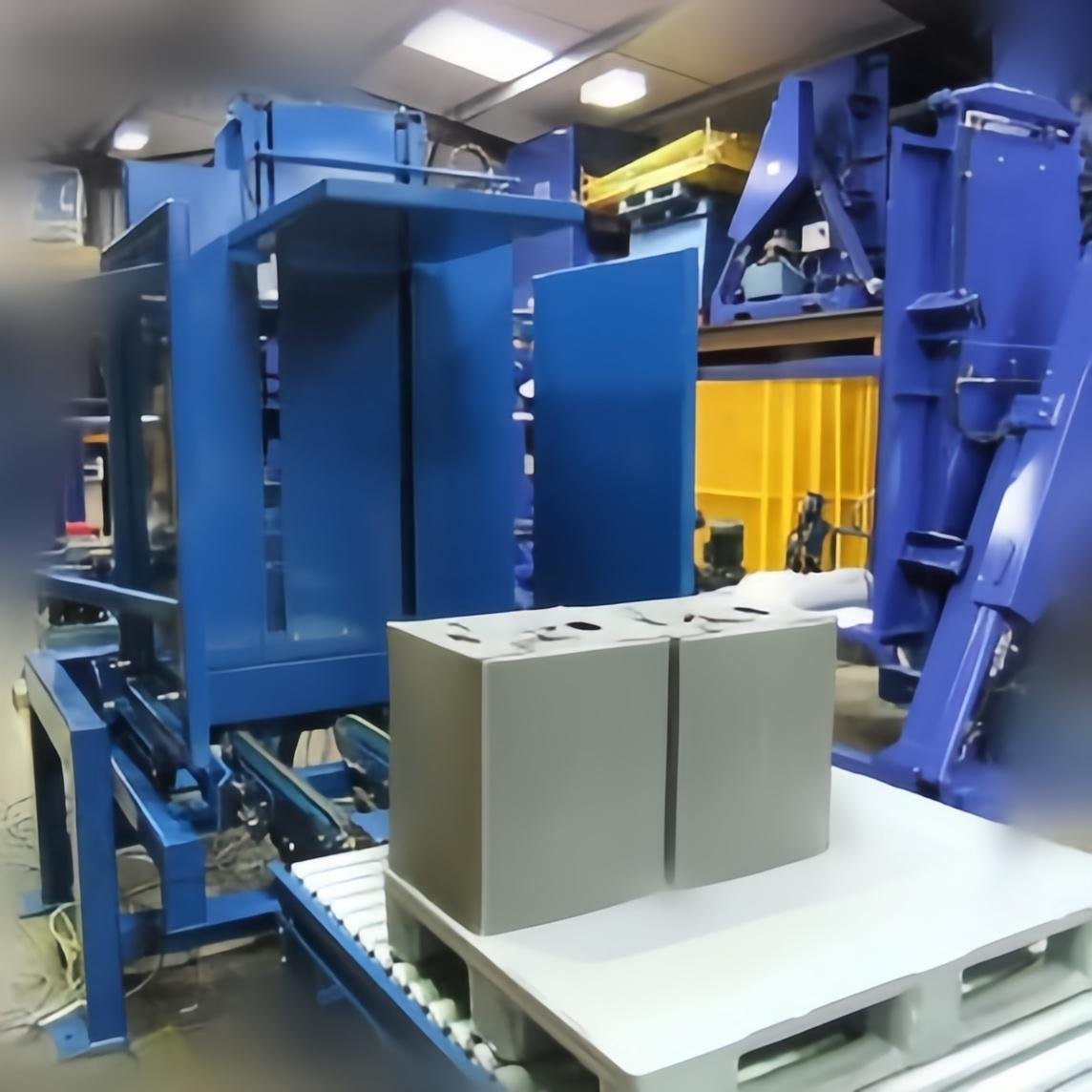

步惠机械在线托盘更换机是在输送线上完成整垛货物自动换托的在线式设备：物料到位后自动识别并完成旧盘卸除与新盘装配，旧托盘自动回收，成品输出至地平面待运区，全流程无人化。设备夹板开口维持恒定高度，与各类输送系统对接免改造，为仓储物流、电商配送、食品饮料等行业提供高效稳定的在线换托解决方案。
设备型号：在线托盘更换机
适用托盘：1000–1200×1000–1200×150mm，木 / 塑 / 金属
承载能力：标准 2000kg，重载按项目定制（≤8000kg）
换托方式：输送线在线换托，95° / 180° 翻转可选
效率与运行：单循环 20–40 秒（90–180 托/小时），可 24 小时连续运行
对接与回收：夹板开口恒高，对接既有输送线免改造；旧托盘自动回收、成品自动输出
驱动与控制：电驱 / 液压可选，按钮 / 遥控，1 人值守，支持 AGV / MES 对接
电气与交付：AC 380V 50Hz 三相；设备尺寸按需定制；非标规格可按工况定制
步惠机械在线托盘更换机专为输送线上的自动化换托需求而研发：物料由线体输送到位后，设备自动识别并完成旧托盘卸除与新托盘装配，旧托盘输送至指定位置回收，成品运行至地平面指定区等待运走，全流程无需人工干预。设备夹板开口维持恒定高度，可与各类输送系统直接对接，无需改造既有线体；同时支持 95° 与 180° 翻转，兼顾换托、倒垛与特殊工艺倒置需求。在承接传统人工换托工序之前，客户通常面临以下六个难题：
挑战：传统换托作业的六个痛点
- 人工与叉车换盘效率低： 传统人工或叉车换盘单次耗时 3–5 分钟，成为产线节拍瓶颈，难以匹配自动化线体的节拍要求。
- 多材质、多尺寸托盘混用： 木质、塑料、金属托盘（1200×800mm 至 2000×1500mm）频繁切换，单一夹具难以适配，每次换型都要停机调整。
- 重载货物换盘风险高： 2–8 吨货物在换盘过程中易倾斜、跌落，货物与作业人员都存在安全隐患。
- 与既有输送线对接困难： 普通换托设备的夹板开口高度随机型变化，与现场辊道、链条、链板线的接口高度不匹配，往往需要改造线体才能嵌入。
- 智能工厂集成适配困难： 与现有 AGV、MES 系统对接存在协议壁垒，设备成为自动化产线上的"信息孤岛"。
- 特殊工艺倒置作业无法自动化： 如盒装葡萄酒需定期倒置以保持软木塞湿润，人工倒置一致性差、劳动强度大，难以形成标准化流程。

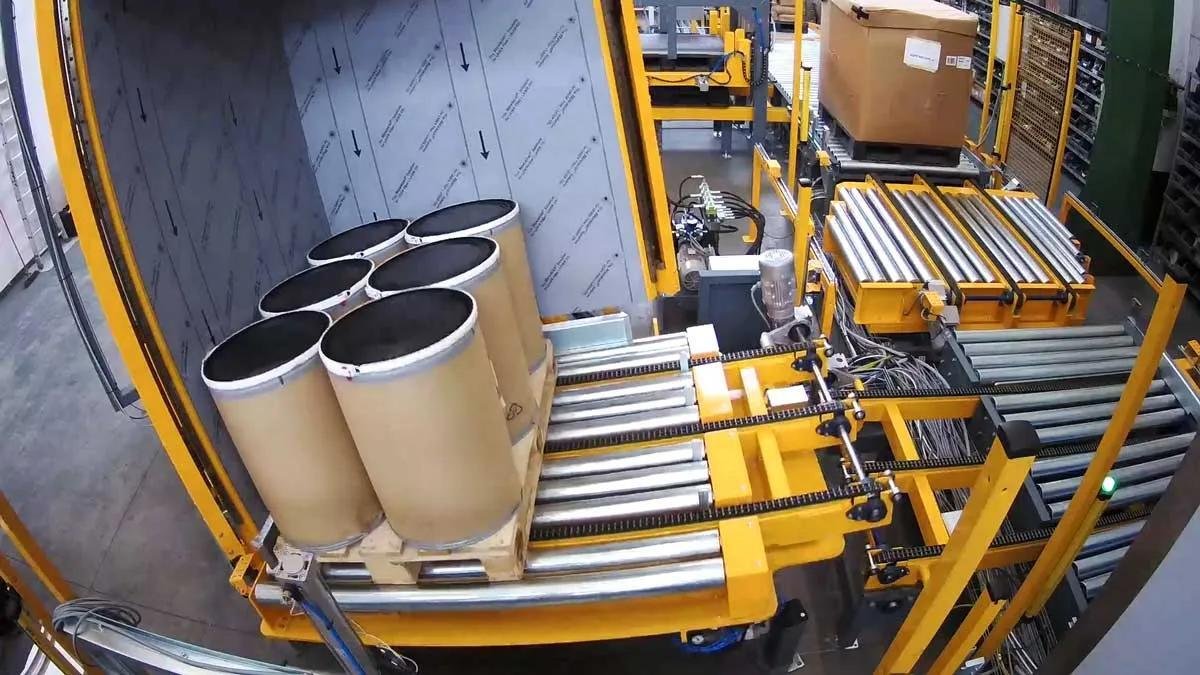

步惠机械在线托盘更换机以「恒定开口高度 + 线体自动识别 + 在线换托 + 托盘自动回收」的方案替代人工换托：物料由输送线送入换托工位，传感器自动识别物料与托盘状态，夹持机构在恒定开口高度下完成旧托盘分离与新托盘对接，换下的旧托盘自动输送至指定位置回收，成品继续沿线下行、运行至地平面指定区等待运走，全过程无需人工搬抬。设备支持 95° 与 180° 翻转，既能完成换托与倒垛，也能实现盒装葡萄酒等特殊产品所需的定期倒置作业，1 人值守即可连续运行。
功能 / 组件与收益
| 功能 / 组件 | 收益 |
|---|---|
| 恒定高度夹板开口 | 开口高度不随机型变化，与辊道、链条、链板等各类输送系统直接对接，现场免改造即可嵌入既有线体。 |
| 物料自动识别 | 线体来料自动识别并触发换托动作，无需人工干预，节拍稳定不受人员状态影响。 |
| 在线自动换托工位 | 一次循环完成旧托盘卸除与新托盘装配，单循环 20–40 秒，小时处理量可达 90–180 托。 |
| 托盘自动回收 | 换下的旧托盘自动输送至指定位置回收，省去人工搬运与二次整理。 |
| 成品自动输出 | 换托完成的成品运行至地平面指定区等待运走，与后段搬运、装车工序自然衔接。 |

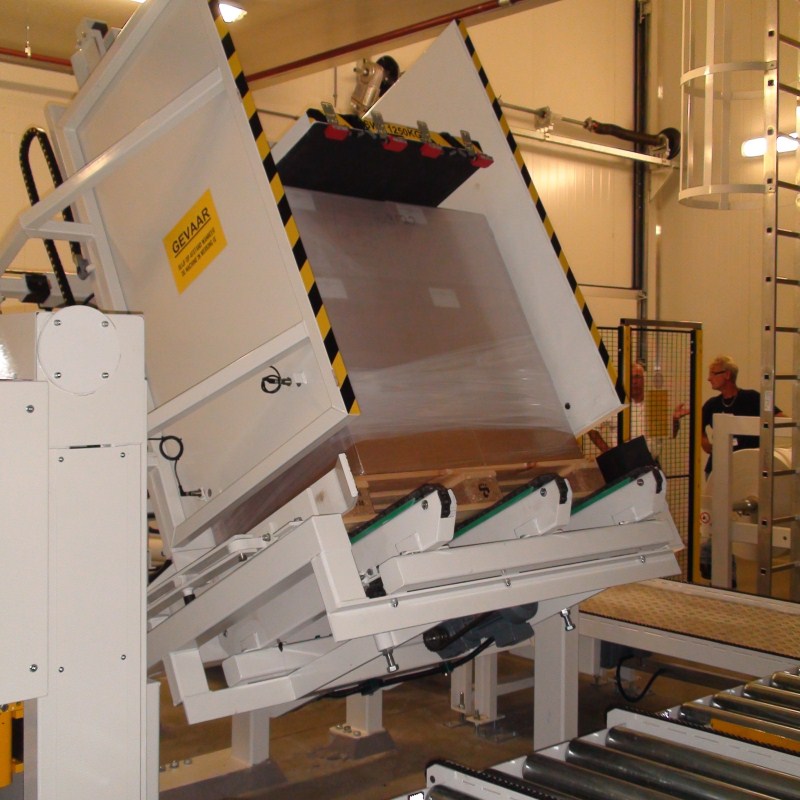

| 95° / 180° 翻转 | 兼顾换托、倒垛与倒置工艺（如盒装葡萄酒定期倒置保湿），一机覆盖多种作业需求。 |
| 电驱 / 液压双驱动可选 | 按现场能源条件与负载工况选择驱动方式，液压输出平稳、电驱维护简便。 |
| 按钮 / 遥控 + 1 人值守 | 操作直观，1 人即可完成全线监控，人工成本与劳动强度同步下降。 |
| AGV / MES 系统对接 | 预留产线联动接口，可与 AGV、MES 等上位系统对接，融入智能工厂物流体系。 |
适用场景与行业
- 仓储物流与配送中心： 整垛货物在线换托、破损托盘替换，替代人工与叉车换盘，衔接出入库输送线。
- 电商与零售配送： 日均 500 托以上的大型仓储与生产基地，24 小时连续换托，减少换班间隙与人力投入。
- 食品饮料与酒类： 含盒装葡萄酒等需定期倒置保湿的产品，自动完成 180° 倒置作业，保证倒置周期一致。
- 化工与建材： 袋装、桶装大宗货物换托，便于更换防潮托盘、检查货物底部完整性。
- 跨境运输与出口装箱： 出口货物免熏蒸托盘替换，满足跨境运输的托盘合规要求。
- 制造业车间衔接： 工序间整垛物料的换托与倒垛，衔接上下料工位，保障生产连续性。
公司优势
- 对接免改造： 夹板开口恒定高度是行业内的差异化设计，与各类输送系统对接无需改造现场线体。
- 全流程无人化： 自动识别、自动换托、自动回收、自动输出，1 人值守即可连续运行。
- 高节拍产能： 单循环 20–40 秒、90–180 托/小时，效率是半自动机型（1–1.5 分钟/循环）的 2–3 倍。
- 一机多能： 95° 与 180° 翻转兼顾换托、倒垛与倒置工艺，减少设备重复投入。
- 非标定制能力强： 托盘规格、承载能力、开口尺寸、翻转角度与驱动方式均可按客户工况定制。
- 智能工厂衔接： 预留 AGV / MES 对接能力，避免设备成为产线上的信息孤岛。
在线托盘更换机在输送线体上完成整垛货物的自动换托：物料到位后自动识别并完成旧盘卸除与新盘装配，旧托盘自动输送至指定位置回收，成品运行至地平面指定区待运，全流程无需人工干预。设备夹板开口维持恒定高度，与各类输送系统对接免改造，适配 1000×1000–1200×1200×150mm 木 / 塑料 / 金属托盘，
| 参数 | 规格 / 说明 |
|---|---|
| 品名 / 型号 | 在线托盘更换机 |
| 电源要求 | 380V AC 50Hz 三相（3Phase） |
| 适配托盘尺寸 | 1000×1000×150 mm – 1200×1200×150 mm（其他尺寸可定制） |
| 承重能力 | 按需定制（标准机型 2000kg，重载可按项目定制至 8000kg） |
| 设备尺寸 | 按需定制（标准参考 ≈5000×2500×2200 mm） ⚠️ |
| 翻转角度 | 95° / 180° 翻转 |
| 驱动方式 | 电驱 / 液压（可选） |
| 控制方式 | 按钮 / 遥控（可选配触摸屏） |
| 操作人数 | 1 人 |
| 运行模式 | 自动 |
| 换托效率 | 单循环 20–40 秒，90–180 托盘/小时（视货物稳定性而定） |
| 连续运行能力 | 可 24 小时连续运行，单日有效作业时长较人工换班增加 4–6 小时 |
| 夹板开口高度 | 恒定高度设计，与各类输送系统直接对接、免改造现场线体 |
| 夹紧力 | ⚠️ 8–50 kN 分级可调（按货重与包装材质调整） |
| 输送速度 | ⚠️ 0.5–6 m/min 变频可调（与线体节拍同步） |
| 控制系统 | ⚠️ PLC 自动控制，支持配方存储与一键换型，预留 AGV / MES 联动接口 |
| 总功率 | ⚠️ 约 20–30 kW（含输送与液压系统） |
| 防护等级 | ⚠️ 电气部分 IP54，机械 / 液压部分 IP65 |
| 安全装置 | ⚠️ 安全光幕、防护围栏、紧急停止按钮、超载保护、翻转限位 |
