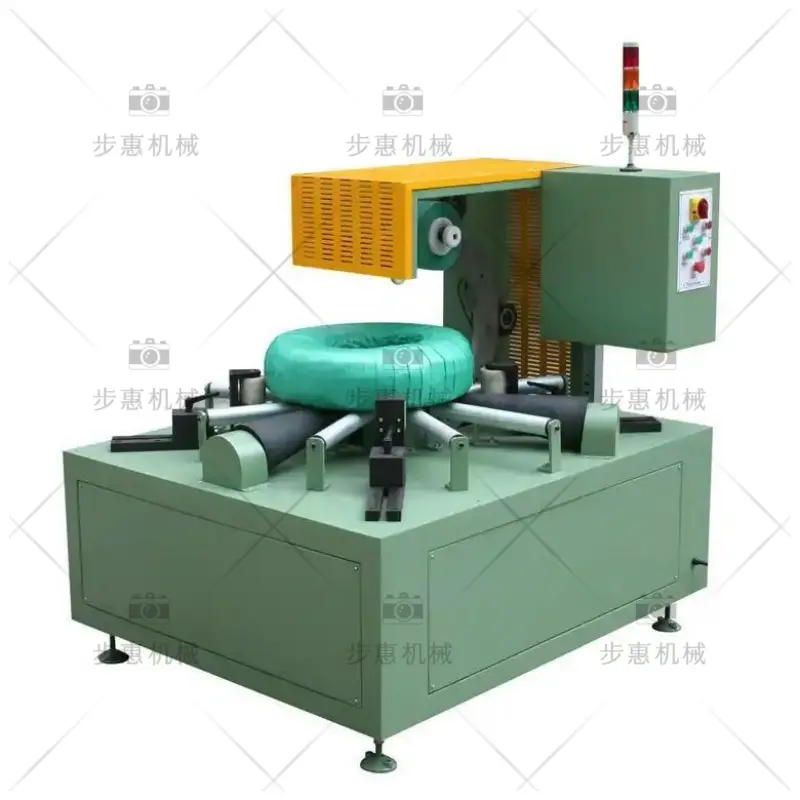

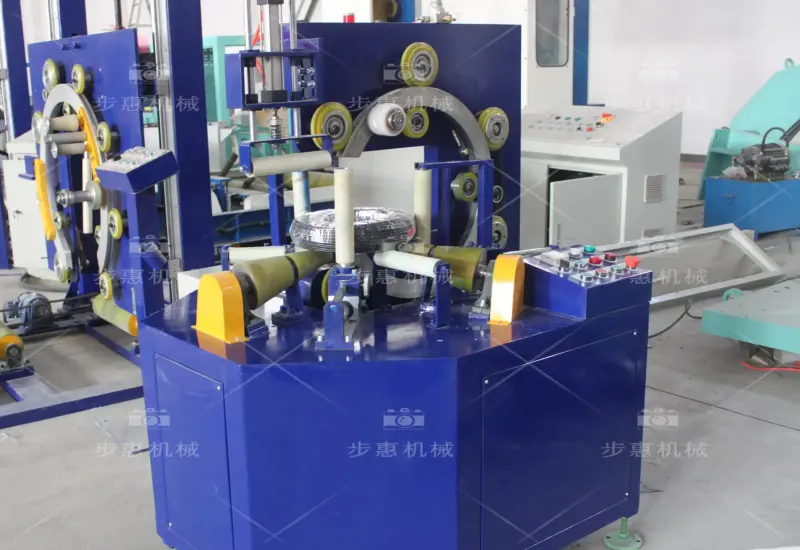

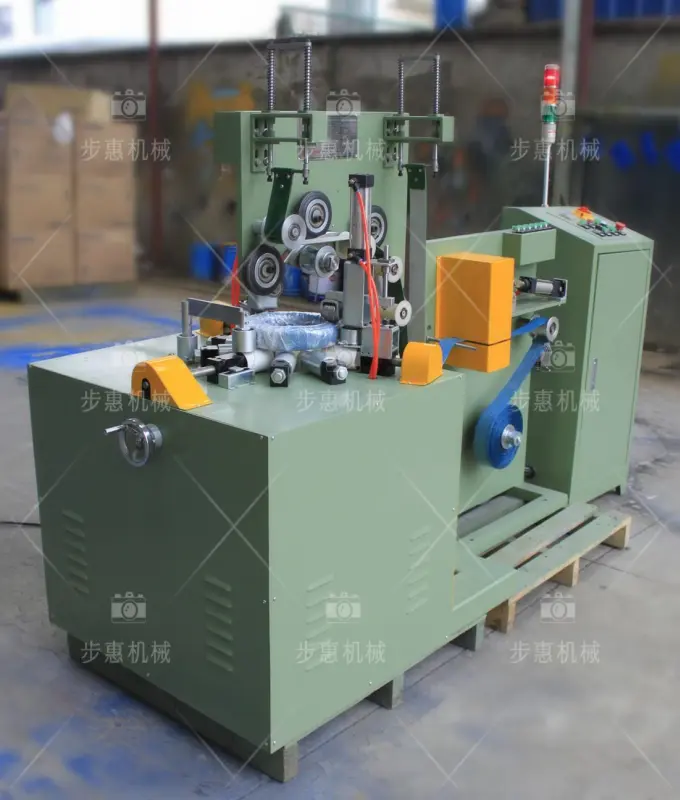

步惠机械卧式软管卷包装机 FPCA100，采用水平线圈缠绕结构，专为软管、管材和电缆卷的缠绕包装设计，一次连续操作即可实现全包裹，有效解决存储与运输中的摩擦、变形和包装不一致难题。设备配备可调张力、可编程速度和安全保护功能，兼容多种线圈尺寸与包装材料，适配内径约 150–350mm、外径约 300–500mm 的软管及环形物件线圈，可按现场规格量身定制。


  • 设备型号：FPCA-100 卧式软管卷包装机（通用型）

  • 适用线圈类型：软管、PVC/HDPE 管材、电缆卷等环形物件

  • 适用线圈内径：约 150–350 mm

  • 适用线圈外径：约 300–500 mm

  • 适用线圈宽度：50–200 mm

  • 适用线圈重量：5–50 kg

    • 功率消耗：约 1.5 kW

    • 电源：380V 50Hz 三相

    • 核心特点：360°旋转环式全包裹 + 可调张力控制 + 手动/自动双模式

        • 包装材料：内层拉伸膜（OD 100–150mm / ID 50mm / 宽 50–70mm）；可选外层纸张

        • 重叠率：10%–90% 可调

        • 安全装置：护栏、软启动/停机、过流保护

        • 定制选项：适配非标线圈尺寸、特殊材料或车间布局需求


        立即获得免费报价

        在竞争激烈的制造和物流环境中，保护软管、管材和电缆卷在存储和运输过程中免受损坏至关重要。水平线圈缠绕机通过一次连续操作实现全包裹，有效解决摩擦、变形和包装不一致等难题。该机兼顾易用性，简化上料/下料流程，适配多种线圈尺寸和包装材料。配备可调张力、可编程速度和安全保护功能，可提升包装一致性、减少人工时间并降低材料浪费。对于追求可靠性和效率的生产线，此方案确保线圈完好送达，提升客户满意度并降低运输成本。

        挑战：克服关键包装问题

        • 存储与运输损坏： 若无均匀全包裹保护，线圈在搬运或运输中易移位或摩擦，导致产品报废或索赔。
        • 线圈尺寸与材料多样： 需处理不同内径、外径、宽度和重量的线圈，以及多种包装介质（拉伸膜、纸张等）。
        • 劳动密集的上料/下料： 人工操作耗时、劳动强度高且一致性难以保证。
        • 张力与重叠不一致： 缺乏精确控制可能导致包装过松或过紧，损伤线圈或浪费薄膜。
        • 安全与可靠性： 突停突启或线圈晃动可能危及操作人员并影响产线连续性。
        • 自动化集成需求： 需要能够接入 PLC/HMI 控制的灵活方案，以符合现代包装线的自动化要求。
        • 定制化要求： 不同车间布局或特殊线圈类型需适应性设计，避免后期额外改造成本。

        FPCA-100 卧式软管卷包装机以水平线圈缠绕结构配合 360° 旋转环，提供稳定、均匀且可定制的全包裹方案。主要特点与优势如下：

        功能优势 / 投资回报

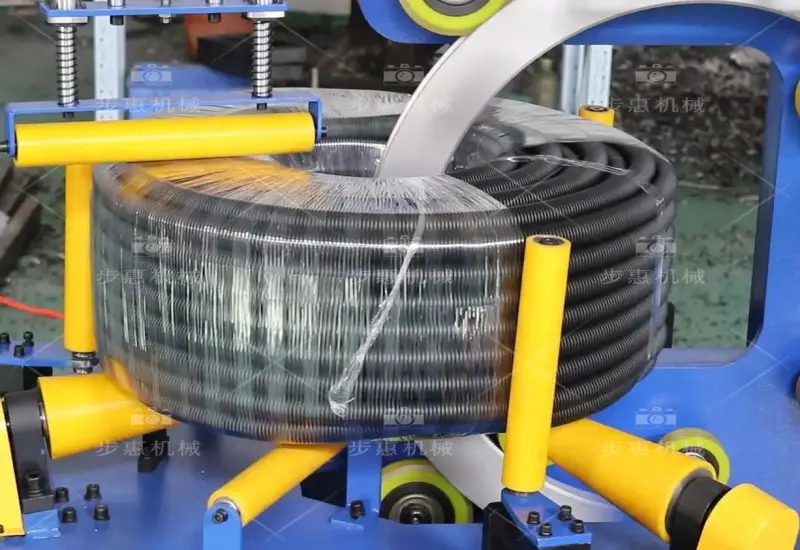

        360° 旋转环式缠绕一次循环实现全包裹，最大程度保护，降低因损坏产生的成本。
        可调张力控制（机械装置 + 变频器）根据材料类型和线圈尺寸精确调节张力，防止线圈变形并减少薄膜浪费。
        可调速度设置（最大环速 100 RPM）根据线圈大小和产能需求优化包装周期，提高生产线效率。
        PLC & HMI 自动材料计算（可选）自动估算薄膜用量与工艺参数，减小设置时间和人为误差。
        手动与自动模式，脚踏开关点动 & 时间继电器在不同生产场景下灵活切换，兼顾操作人员控制与自动化循环。
        易上料/下料设计 & 可调支撑滚筒加快操作速度，稳定线圈防止晃动，降低劳动强度与意外风险。
        安全保护（护栏、软启动/停机、过流保护）保障操作人员安全，减少故障停机，支持持续稳定包装。
        广泛包装材料兼容（拉伸膜，可选纸张）满足不同成本或应用需求，可使用客户偏好的包装介质。
        可按需求定制设计适应不同车间布局、线圈规格或集成要求，避免后续昂贵改造。

        步惠机械卧式软管卷包装机 FPCA100，专为软管、管材和电缆卷的缠绕包装设计，采用水平线圈缠绕结构，一次连续操作实现全包裹，有效防止存储运输中的摩擦、变形与包装不一致。设备兼容内径约 150–350mm、外径约 300–500mm、宽度 50–200mm、重量 5–50kg 的线圈，每圈约 25–35 秒、最大环速约 100 r/min，采用

        参数规格说明
        机器型号FPCA-100（卧式通用型）
        线圈内径范围Φ150–350 毫米
        线圈外径范围Φ300–500 毫米
        线圈宽度范围50–200 毫米
        线圈重量范围5–50 kg
        主要缠绕速度约 25–35 秒/圈（可达 60–90 线圈/小时）
        最大环转速最高约 100 r/min（变频控制）
        功率消耗约 1.5 kW
        电源380V 50Hz 三相
        包装材料拉伸膜（OD 100–150 mm；ID 50 mm；宽度 50–70 mm）；可选纸张
        重叠率10%–90% 可调
        控制系统PLC + HMI 自动材料计算（可选）；手动/自动模式；脚踏点动；时间继电器
        张力控制机械装置与变频调整
        安全保护护栏、软启动/停机、过流保护
        定制化可根据客户需求进行设计

        咨询此项目

        联系信息

        • +86-13115083849
        • info@cnbhpac.com
        • +86-13115083849

        应用案例

        该设备在客户现场的真实落地应用。

        管材企业管卷缠绕包装机项目案例

        某大型管材制造商采用步惠管卷缠绕包装机，实现管卷自动上料、缠绕包装、加固捆扎一体化，包装效率提升 3 倍，人工成本降低 60%。
