全自动立式软管包装机FPS-300H_轻量软管PVC管线圈自动化缠绕包装设备定制-步惠机械
项目信息
步惠机械立式软管包装机 FPS-300H，专为轻量软管、PVC/HDPE 管线圈设计，通过张力可控与顶压稳定装置将防护膜均匀包裹在线圈表面，实现防潮、防氧化、防划伤的全方位保护。设备支持可调张力、膜/胶带兼容与多种管径适配，兼容内径约 250–650mm、外径约 450–800mm 的软管与管材线圈，可按现场规格量身定制。

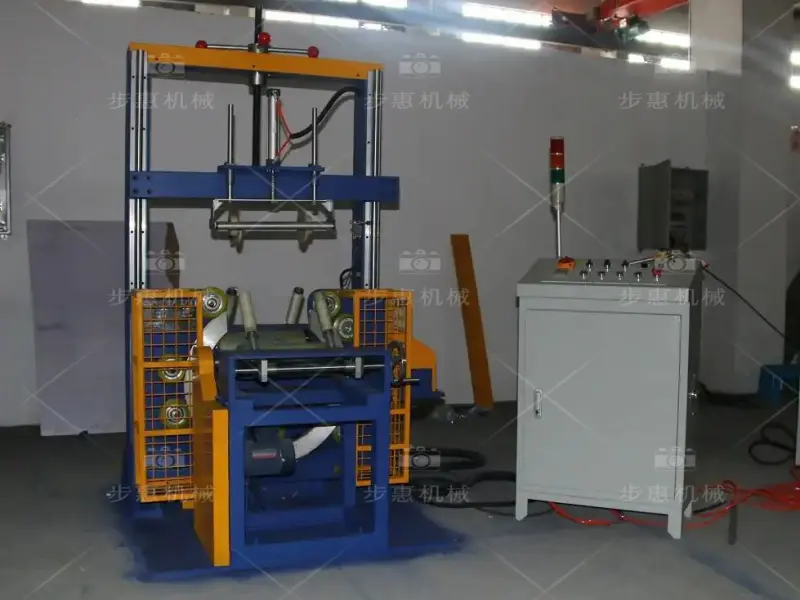

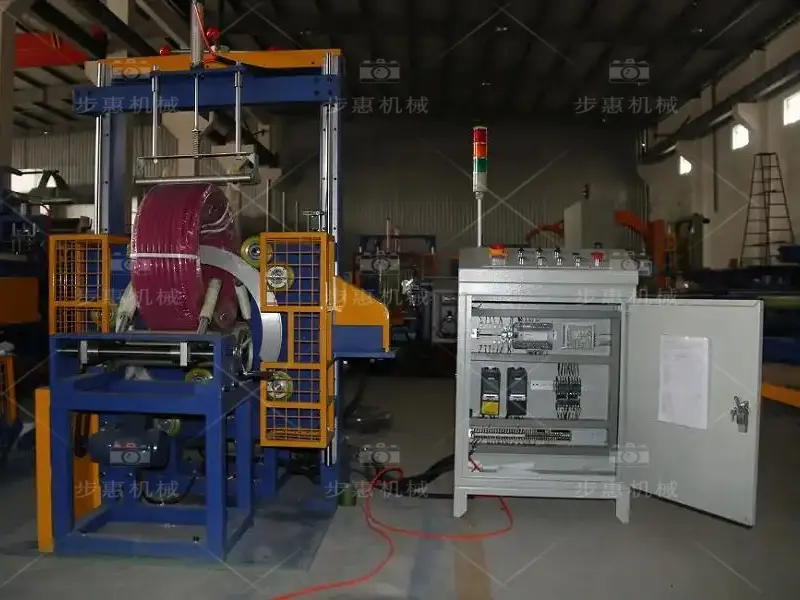

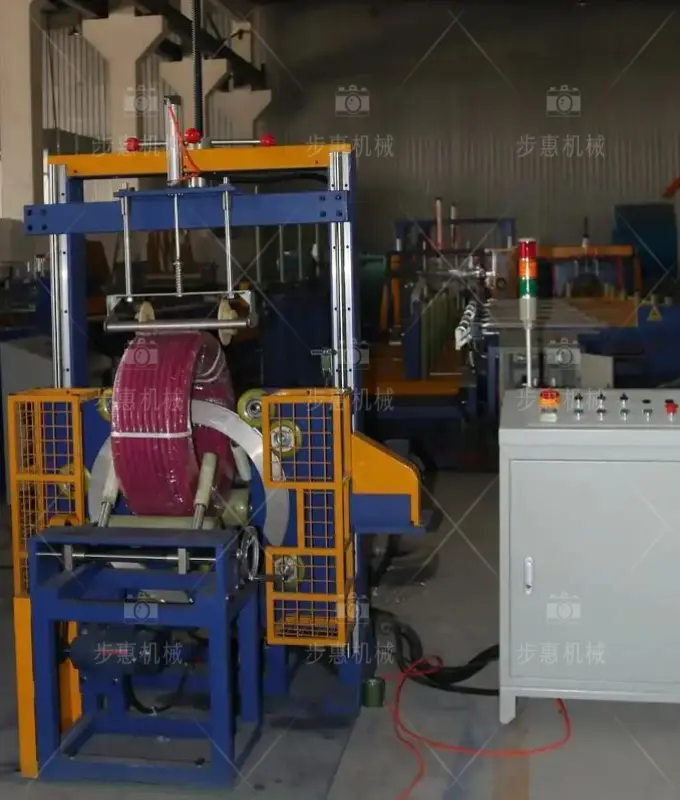

设备型号：FPS-300H 立式软管包装机
适用线圈内径：约 250–650 mm
适用线圈外径：约 450–800 mm
适用线圈宽度：120–300 mm
适用线圈重量：≥2 kg（可稳定缠绕不变形）
缠绕速度：约 20–35 秒/线圈（60–90 线圈/小时）
环转速：最高 100–120 RPM
功率消耗：约 1.5 kW
电源：380V 50Hz 三相
装卸高度：850 mm（人体工学，便于人工装卸）

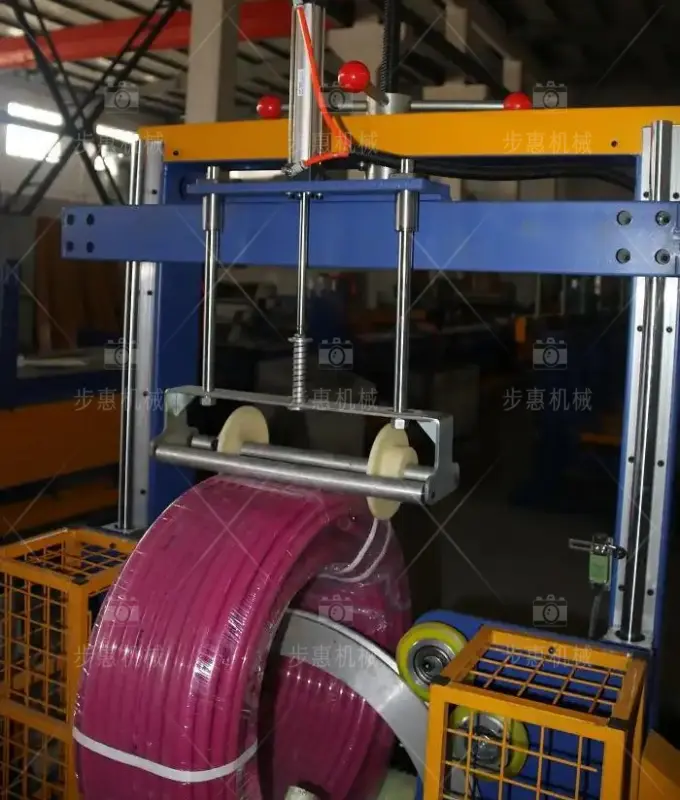

控制方式：伺服驱动 + 张力控制 + 顶压稳定
包装材料：拉伸膜 / 胶带，可选纸张、HDPE
核心特点：张力可控 + 顶压稳定，专为轻量线圈设计
交货周期：按规格定制
为轻量软管或PVC管线圈进行包装时，需要在高产能条件下保持一致、安全的缠绕效果，同时减少人工和材料浪费。轻量软管线圈包装机（型号 FPS-300H）通过张力可控和顶压稳定装置，实现稳定的膜或胶带缠绕，支持每小时 60–90 线圈。850 mm 的人体工学装卸高度简化人工操作；电机驱动环式旋转从内向外快速缠绕。精准张力控制与顶压装置防止线圈晃动或变形，确保包装整齐。此方案显著提升包装效率、减少劳动投入并维护线圈完整性，适合追求高效端到端包装的制造或包装服务企业。
挑战：克服轻量线圈包装问题
- 人工劳动强度高： 手动缠绕小型轻量软管或PVC线圈费时费力，且存在人体工程学风险。
- 缠绕质量不一致： 若无精准张力和稳定装置，线圈可能晃动或变形，导致包装不均匀或损坏。
- 高产能需求： 每小时需包装大量线圈，若设备速度不足，会造成末端瓶颈。
- 装卸人体工学： 不合适的装卸高度或不稳定操作增加疲劳和安全隐患。
- 保护与组织需求： 需确保包装后线圈在存储和运输过程中整齐有序，免受灰尘或纠缠。
- 材料效率： 过度使用薄膜或胶带增加成本，需精准控制以减少浪费。
- 灵活适应： 设备需适配不同线圈尺寸及包装介质，且无需频繁复杂调整。
轻量软管线圈包装机（型号 FPS-300H）通过张力可控与顶压稳定设计，提供高速、稳定的卷材缠绕方案，有效解决上述包装挑战。主要特点与优势如下：
| 功能 | 优势 / 回报 |
|---|---|
| 张力可控装置 | 保持一致缠绕紧度，防止线圈变形，确保均匀保护和包装质量。 |
| 顶压稳定装置 | 缓解线圈晃动，实现平稳缠绕，保证膜或胶带均匀覆盖，减少次品和返工。 |
| 高速电机驱动环式旋转 | 内向外快速缠绕，实现每小时 60–90 线圈的高产能，满足大批量需求。 |
| 人体工学装卸高度（850 mm） | 适合人工装卸轻量线圈，降低疲劳和安全风险，提高操作舒适度。 |
| 膜 / 胶带兼容性 | 支持拉伸膜或胶带包装，根据需求灵活选择保护方式，兼顾成本与防护效果。 |
| 稳定缠绕机制 | 防止线圈移位和材料折叠，降低损坏率和返工成本，维护产品完整性。 |
| 轻量线圈处理能力 | 可稳定包装最低可达 2 kg 的线圈，不易变形，扩大应用范围。 |
| 快速设置与换线 | 支持在可支持的线圈范围内快速调整尺寸或参数，减少停机时间，提升生产连续性。 |
| 高产能（60–90 线圈/小时） | 满足高频次包装任务，避免末端积压，提升整体生产效率。 |
| 可定制化配置 | 根据车间布局和线圈规格调整设备参数与结构，满足不同客户需求。 |
步惠机械立式软管包装机 FPS-300H，专为轻量软管、PVC/HDPE 管线圈的自动化缠绕包装设计，通过张力可控与顶压稳定装置将防护膜均匀包裹在线圈表面，实现防潮、防氧化、防划伤的全方位保护。设备采用 380V 三相供电、伺服驱动环式旋转，每线圈约 20–35 秒、可达 60–90 线圈/小时，兼容内径约 250–650mm、
| 参数 | 规格说明 |
|---|---|
| 机型 | FPS-300H |
| 线圈内径范围 | 约 250–650 mm（可定制） |
| 线圈外径范围 | 约 450–800 mm（可定制） |
| 线圈宽度范围 | 120–300 mm（可定制） |
| 线圈重量范围 | ≥2 kg（可稳定缠绕而不变形） |
| 缠绕速度 | 约 20–35 秒/线圈；60–90 线圈/小时 |
| 环转速 | 最高 100–120 RPM |
| 功率消耗 | 约 1.5 kW |
| 电源 | 380V 50Hz 三相 |
| 包装材料 | 拉伸膜（外径 100–140mm / 内径 50mm / 宽 60–80mm）或胶带；可选纸张 / HDPE |
| 装卸高度 | 850 mm 人体工学设计 |
| 控制选项 | 张力控制；顶压稳定；简单操作界面 |
| 安全特性 | 稳定的顶压装置；防护护栏；平稳运转保护措施 |
