全自动卧式软管缠绕机FPCA-300H_卧式在线软管PVC管线圈自动化缠绕包装设备定制-步惠机械
项目信息

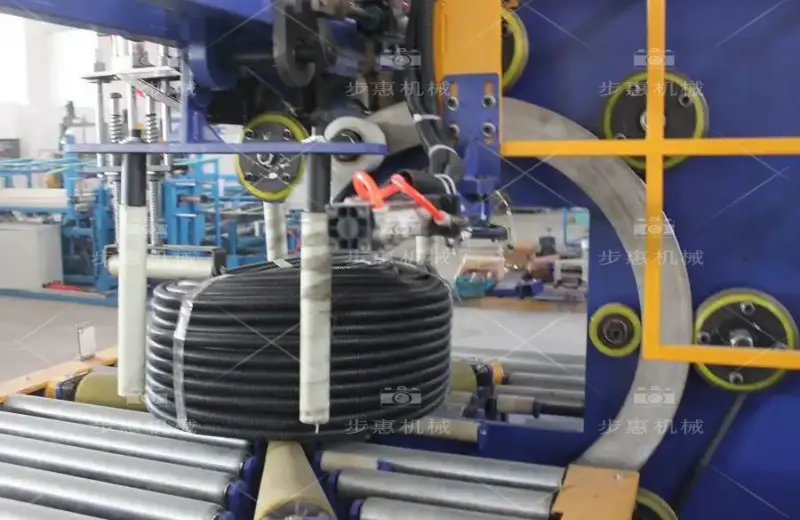

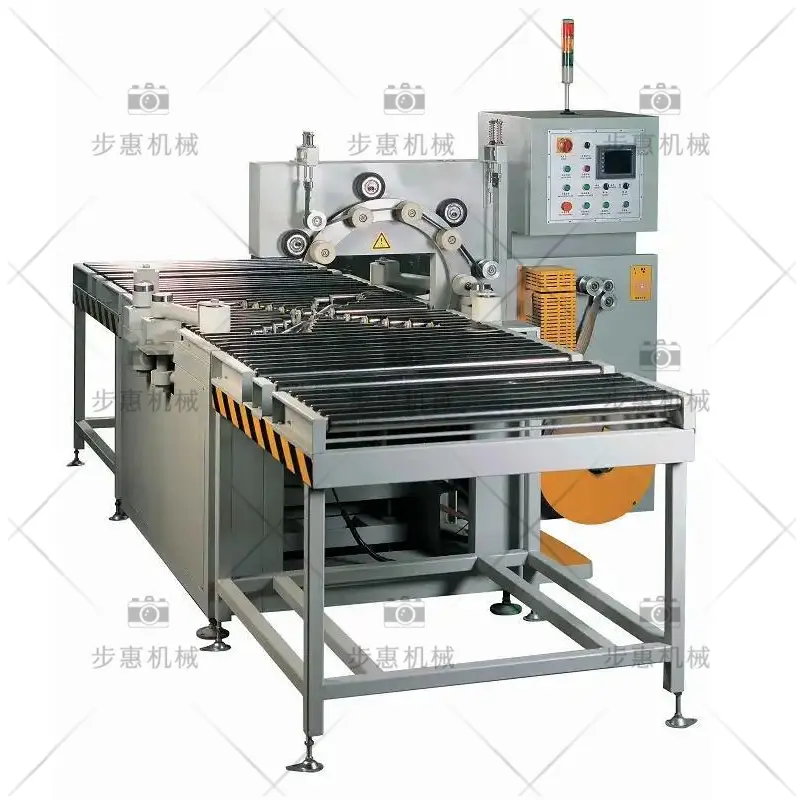

步惠机械卧式软管缠绕机 FPCA-300H，采用卧式水平在线布局，专为软管、PVC/HDPE 管材线圈设计，通过 PLC/HMI 控制的输送线整合定心、双层缠绕、自动尾端夹持切割与堆垛，一人即可完成加载、缠绕与卸载。设备支持可调张力、变频环速与多种管径适配，兼容内径约 300–1000mm、外径约 600–1200mm 的软管与管材线圈，并可无缝对接上游绕圈机与下游捆扎/堆垛线，可按现场规格量身定制。
设备型号：FPCA-300H 卧式软管缠绕机
适用线圈内径：约 300–1000 mm
适用线圈外径：约 600–1200 mm
适用线圈宽度：150–300 mm
适用线圈重量：10–100 kg（在线稳定缠绕）
缠绕周期：约 25–35 秒/圈（可达 60–90 线圈/小时）
最大环速：最高约 100 r/min（变频控制）
功率消耗：约 3.5 kW
电源：380V 50Hz 三相
控制系统：PLC + HMI 触摸屏（存储多种线圈参数，快速切换）
包装材料：内层拉伸膜；外层纸 / HDPE / 编织材料
重叠率：10%–90% 可调
安全装置：护栏、指示报警、软启动/软停止、环位自动复位
设备自重：约 500–1200 kg（整机参考，区别于线圈重量）
交货周期：按规格定制
手动软管或管材线圈包装通常需要多人协作，且缠绕质量难以保持一致，影响生产效率和安全。FPCA-300H 卧式软管缠绕机提供 PLC/HMI 驱动的水平在线包装方案，整合输送、定心、双层缠绕（内层拉伸膜+外层纸/HDPE/编织材料）、自动尾端夹持与切割、堆垛功能。一位操作员即可完成加载、缠绕和卸载，确保不同规格线圈的张力和重叠一致。该系统可无缝连接上游绕圈机、翻转机及下游捆扎/堆垛设备，减少人工、缩短换线时间，并在现代软管和管材生产环境中实现高吞吐量和一致性包装。
挑战：克服劳动密集且不一致的线圈包装
- 高人力需求： 传统包装常需多人同时操作来加载、缠绕和卸载沉重或体积大的软管/管材线圈。
- 缠绕质量不稳定： 手动调整张力和重叠率易导致覆盖不均、尾端松散、返工或运输损伤。
- 集成流程复杂： 绕圈、翻转、缠绕、捆扎等设备分离部署易造成流程瓶颈，需要精细同步。
- 多规格设置繁琐： 不同线圈内径、外径、宽度和材料需频繁调整参数，增加停机时间和出错风险。
- 安全与人体工学问题： 人工搬运和定位线圈存在受伤风险，且操作姿势不易优化。
- 尾端处理和材料浪费： 松散尾端和不精确切割需额外人工处理，导致材料浪费和效率下降。
- 产能受限： 缺乏在线自动化导致包装速度和一致性受限，难以满足高产量需求。
FPCA-300H 在 PLC/HMI 控制下整合关键功能，可由单一操作员完成在线双层缠绕和自动尾端处理，并无缝对接上游绕圈机、翻转机及下游捆扎/堆垛线，实现高效、安全、一致的包装流程。主要特点与优势如下：

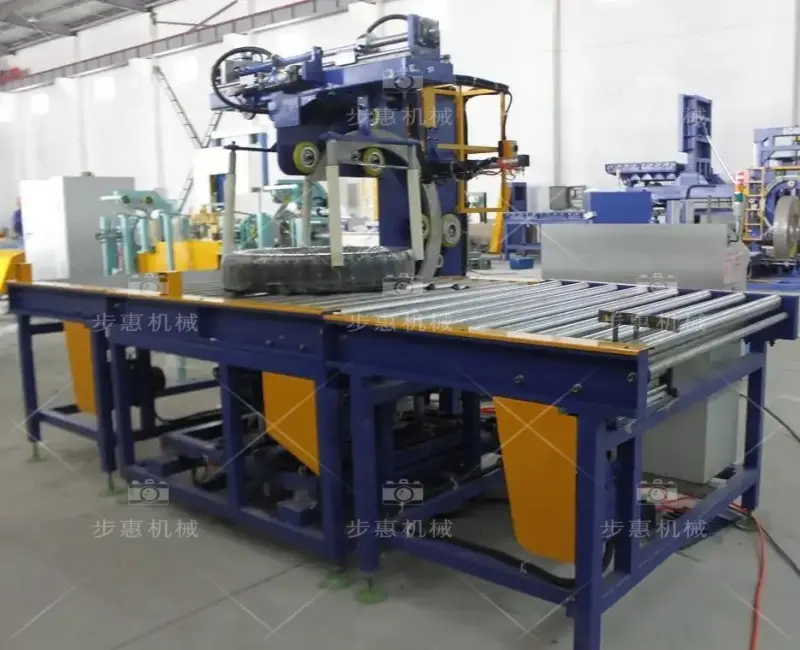

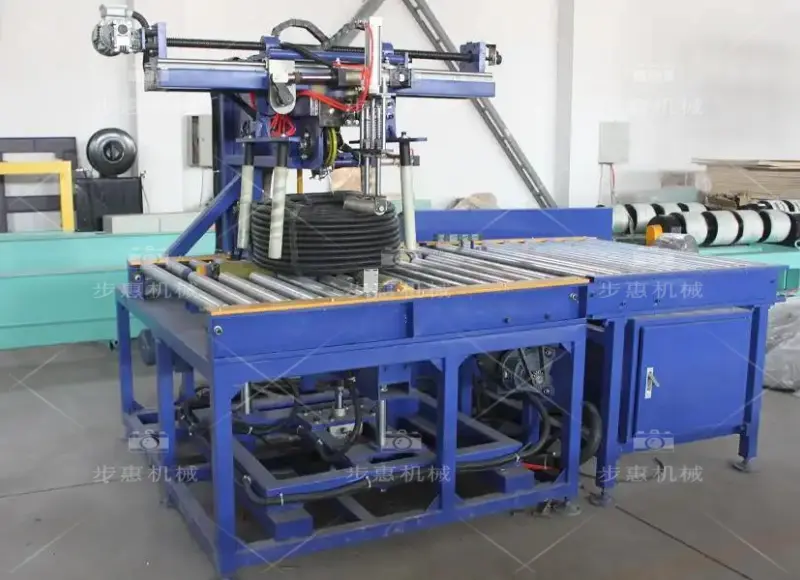

| 功能 | 优势 / 投资回报 |
|---|---|
| PLC/HMI 控制并存储线圈参数 | 快速调用不同线圈规格设置（内径Φ300–1000 mm、外径Φ600–1200 mm、宽度150–300 mm），缩短换线时间，减少人工输入错误。 |
| 水平在线输送对接 | 自动进/出料输送可与绕圈机、翻转机、堆垛设备无缝连接；一人即可安全管理加载和卸载，提高效率。 |
| 定心装置与可调支撑滚轮 | 精准将线圈置于缠绕中心位置，确保均匀覆盖；可根据不同线圈尺寸调整，适应多种规格。 |
| 双层缠绕（内层拉伸膜 + 外层纸/HDPE/编织材料） | 提供多层保护，防尘、防潮、抗损伤；自动将外层材料尾端包裹进拉伸膜内部，实现无尾端松散。 |
| 自动料带进给、夹持与切割 | 自动进给、夹持并精准切割缠绕材料，消除手动尾端处理步骤，实现"无尾端"完成，提高效率并减少浪费。 |
| 变频可调环速与滚轮速度 | 根据线圈尺寸和包装材料微调缠绕速度与输送速度，确保最佳张力和重叠效果，提高包装质量并减少材料使用。 |
| 可调张力与重叠率 (10–90%) | 确保一致紧实缠绕，固定线圈形状，减少材料浪费并提高包装牢固度。 |
| 支撑滚轮提升线圈进入缠绕区 | PU覆层滚轮平稳提升线圈至缠绕区域，保护线圈表面并优化操作体验，降低损伤风险。 |
| 自动前后定位 | 精准停止线圈在缠绕起始和结束位置，减少人工干预，确保缠绕位置准确一致。 |
| 指示报警与实时监控 | 实时监测缠绕速度、张力、重叠状态及故障报警，及时处理异常，降低停机和质量问题。 |
| 软启动/软停止与环位复位 | 保护设备和线圈，确保缠绕过程平稳；故障或停止后自动复位环位，缩短调整时间。 |
| 堆垛输送系统 | 自动将缠绕完成的线圈输送至堆垛区，简化后续操作，减少人工搬运成本。 |
| 多种包装材料兼容 | 支持拉伸膜（OD:100–140 mm；ID:50 mm；宽度:50–90 mm）及外层纸/HDPE/编织材料（OD:100–450 mm；ID:50 mm；宽度:90 mm），满足不同保护需求。 |
| 与绕圈机/翻转机/捆扎线无缝集成 | 形成端到端在线包装流程，提高吞吐量并消除手动转运环节，优化生产线效率。 |
| 可定制化方案 | 参数和设备选项可根据特殊线圈规格或生产需求进行调整，灵活适配多样化应用。 |
步惠机械卧式软管缠绕机 FPCA-300H，专为软管、PVC/HDPE 管材线圈的卧式在线自动化缠绕包装设计，通过 PLC/HMI 控制的水平输送线整合定心、双层缠绕（内层拉伸膜+外层纸/HDPE/编织材料）、自动尾端夹持与切割、堆垛功能。设备兼容内径约 300–1000mm、外径约 600–1200mm、宽度 150–300mm、重量 10–100kg 的线圈，
| 参数 | 规格说明 |
|---|---|
| 机器型号 | FPCA-300H（卧式在线型） |
| 线圈内径范围 | Φ300–1000 mm |
| 线圈外径范围 | Φ600–1200 mm |
| 线圈宽度范围 | 150–300 mm |
| 线圈重量范围 | 10–100 kg |
| 缠绕周期时间 | 约 25–35 秒/圈（高/低速可调；可达 60–90 线圈/小时） |
| 最大环速 | 最高约 100 r/min（变频控制） |
| 功率消耗 | 约 3.5 kW |
| 电源 | 380V 50Hz 三相 |
| 包装材料 | 拉伸膜（OD:100–140 mm；ID:50 mm；宽度:50–90 mm）；外层纸/HDPE/编织材料（OD:100–450 mm；ID:50 mm；宽度:90 mm） |
| 重叠率 | 10%–90% 可调 |
| 控制系统 | PLC + HMI 触摸屏；存储多种线圈参数以便快速切换 |
| 输送 & 堆垛 | 在线输送对接加载、卸载和堆垛；长度及布局可定制 |
| 定心装置 | 气缸驱动、可调支撑滚轮 |
| 支撑滚轮 | PU覆层提升滚轮 |
| 工作台人体工学 | 工作台高度可调（约 880–890 mm） |
| 安全装置 | 护栏、指示报警、软启动/软停止、环位自动复位 |
| 环境条件 | 适用于常规生产环境；极端条件请咨询 |
| 定制选项 | 可定制输送长度、特殊材料处理及线圈规格 |
