95°落地分体式托盘更换机
项目信息
步惠机械95°落地分体式托盘更换机采用液压翻转机构，无需吊装即可完成托盘互换。
18 mm 超低进料高度，手动叉车可直接驶入，免地坑免斜坡。
额定载重 2 吨，最大堆高 2 米，循环 45–60 秒。
95° 重力摇篮设计，防止货堆倾覆，保护易碎与瓦楞纸箱。
适用于食品、医药、物流仓储行业的木托盘、塑料托盘与出口托盘互换。
核心优势：为什么是 95° 而不是 90°
普通 90° 翻转机在机械振动或减速时，松散纸箱易向前倾覆。本机额外增加 5° 重力托举角，使未捆扎、易碎或头重脚轻的堆垛稳定贴靠：
货重 99% 以上通过法向力直接传递至结构框架；
沿托盘面下滑力仅约 8.7%，靠背高摩擦聚氨酯衬垫形成约 5:1 静态防移位安全裕度；
相比 180° 翻转机，保持货物正置、循环时间 < 60 秒。
工作流程（五步）

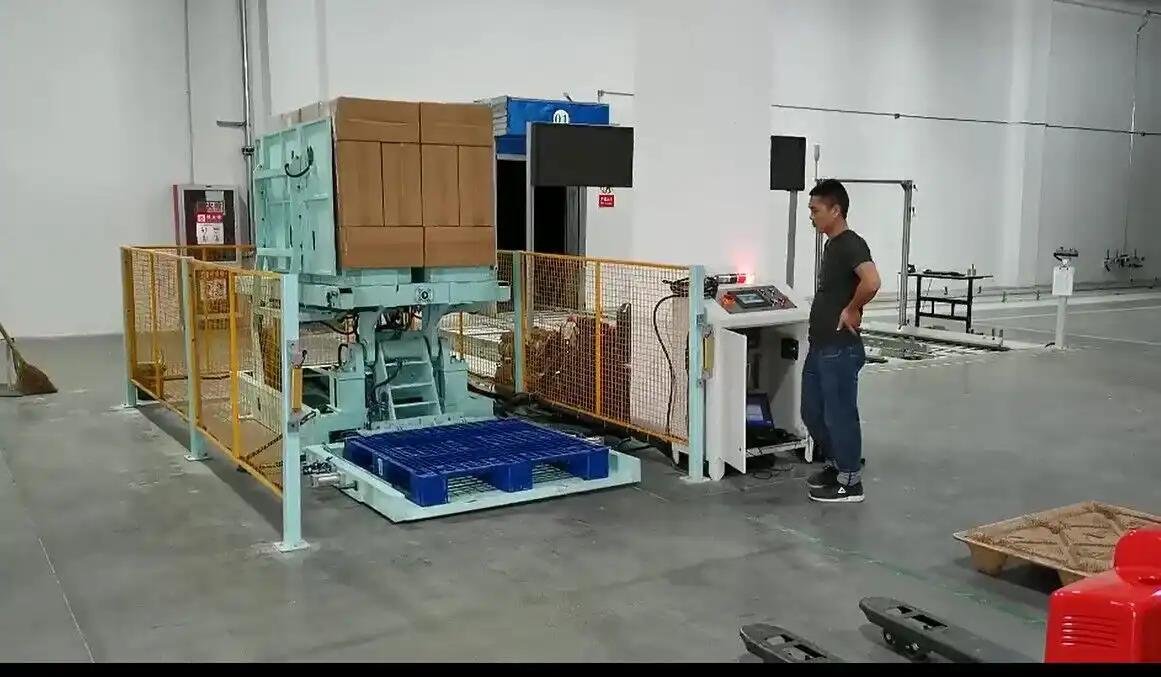

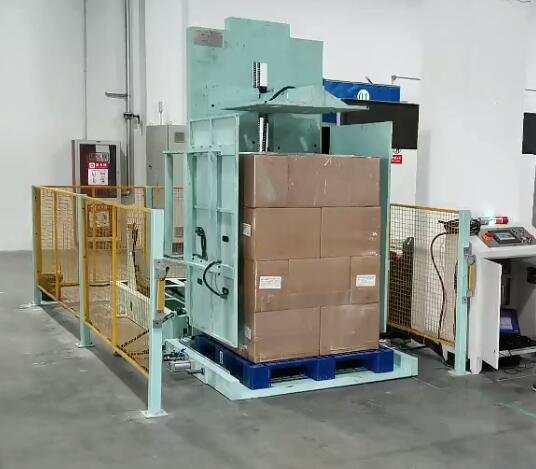

落地滚入：平台降至 18 mm 基准，集成 3.5° 倒角，标准手动托盘车直接滚入并落位，无需切割地面。
比例夹紧：顶部压板下压，比例溢流阀将系统压力限制在 2.0–16.0 MPa，防止瓦楞纸箱折痕或边角压溃。

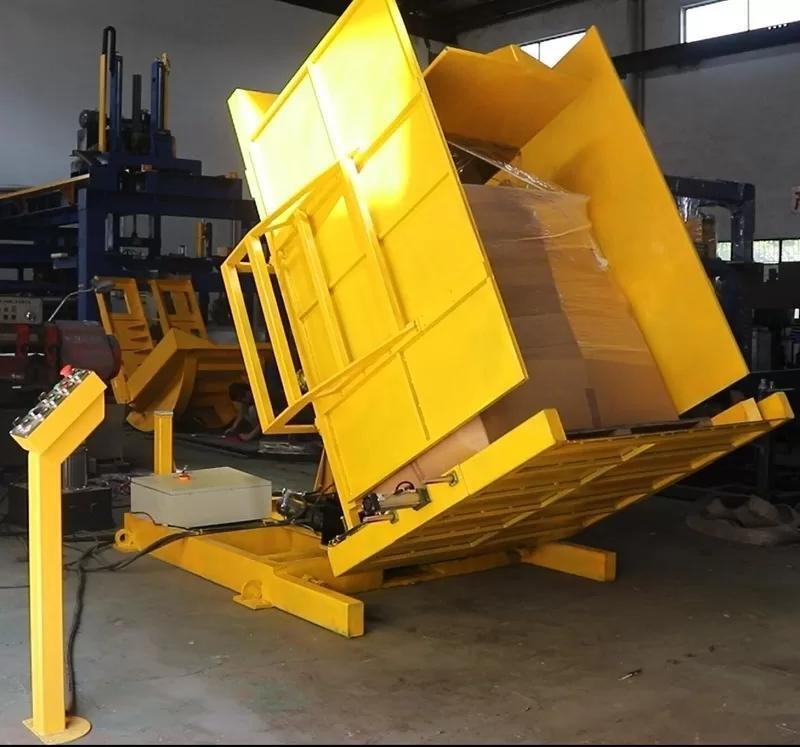

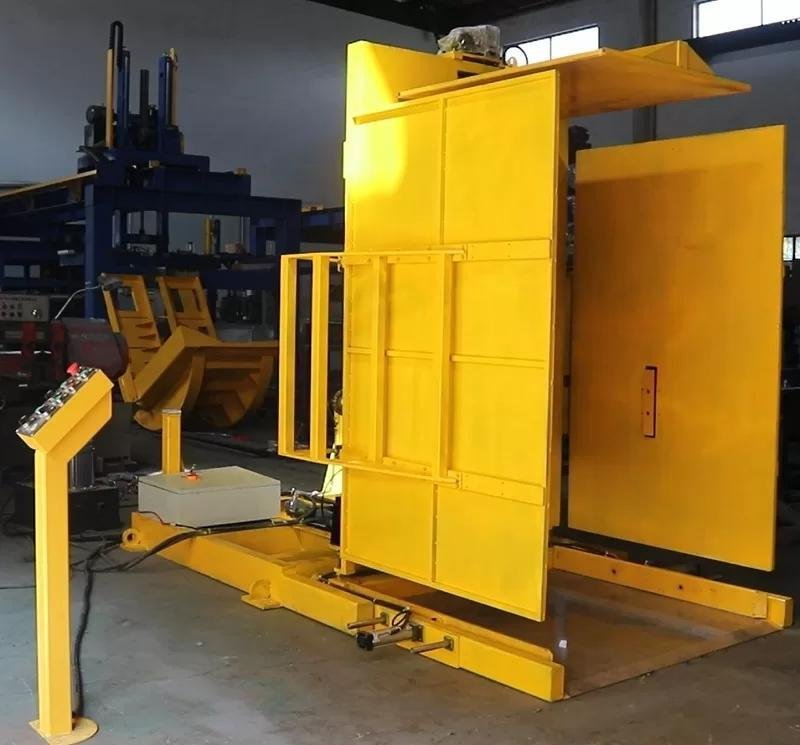

95° 重力稳定：双液压缸旋转框架 95°，货载稳妥贴靠聚氨酯缓冲靠背。
零阻力顶出：下托架回缩 40 mm，断开载荷与托盘的摩擦接触，无阻力滑出旧盘、滑入新盘。
复位出料：支撑重新啮合，回转 0°，更新托盘落地，整循环 45–60 秒。
为什么是 95° 而非 90°
标准 90° 翻转将货堆置于中性垂直面，机械振动或减速时松散纸箱易向前倾覆。95° 翻转引入 5° 重力摇篮：垂直于承重背板的正压力 F_N≈0.996W，将 99% 以上货重直接传递至结构框架；沿托盘面的下滑力仅 F_s≈0.087W，背板聚氨酯衬垫（μ≥0.50）提供约 5:1 静摩擦安全裕度，有效防止层间滑移。
免地坑、手动叉车直入
平台降至 18 mm 基准，集成 3.5° 导入斜面。标准手动叉车（Ø80 mm 聚氨酯轮）与电动堆高车可自由进出，无需土建开挖或固定斜坡。
适用行业
- 食品饮料与医药洁净：将沾污木托盘上的原料换至卫生塑料/铝托盘后再入洁净区，防止微生物与颗粒物交叉污染；
- 出口检疫合规（ISPM-15）：装箱前将厂内循环塑料托盘换为热处理出口木托盘，避免海关检疫退运，同时保留高价资产托盘在场内；
- 物流仓储：95° 倾斜时歪斜、探头货垛被刚性背板校正归方，消除自动立库（AS/RS）光电净空门误触发。
结构安全
- 液压保压回路：缸口双液控单向阀（平衡阀），断电或爆管时缸体漂移 < 0.5 mm，机械锁定 2 吨载荷；
- 双通道互锁：Cat 3 安全架构、双接触器、维护钥匙锁、旋转包络外急停按钮；
- 周边防护：1800 mm 钣金+钢丝网护栏，入口光幕在人员闯入时触发 0 类停机。
步惠机械95°落地分体式托盘更换机采用液压翻转机构，无需吊装即可完成托盘互换。18 mm 超低进料高度，手动叉车与电动堆高车可直接上料，免地坑、免斜坡。额定载重 2 吨，最大堆高 2 米，适用于食品、医药、物流仓储等行业的木托盘、塑料托盘与出口托盘互换，显著提升换托效率、降低人工劳动强度
| 额定载重 | 2000 kg（2 吨） |
| 换托循环时间 | 30–35 秒/次 |
| 整机地面循环 | 45–60 秒 |
| 适用托盘尺寸 | 800×1200 mm 至 1200×1200 mm |
| 堆高范围 | 500–2000 mm |
| 进料高度 | 18 mm（含 3.5° 导入斜面） |
| 夹紧压力控制 | 比例溢流 2.0–16.0 MPa（表面压强 < 2.5 kPa） |
| 液压动力单元 | 5.5 kW（380V/480V，三相，50/60Hz） |
| 安全配置 | CE、EN ISO 13849-1 Cat 3 / PL d |
