全自动95°托盘更换机_液压侧翻滑台式托盘更换设备-步惠机械
项目信息
步惠机械95°托盘更换机采用液压驱动与 95° 侧翻机构，通过滑台与强化压板配合，在不拆解整垛的前提下完成旧托盘拆卸与新托盘更换，适配多种规格托盘，支持叉车或码垛车装载，1 人即可完成操作，为仓库、冷冻食品、建材等行业提供高效稳定的换托方案。
设备型号：95°托盘更换机
适用托盘：1000×1000–1200×1200×150mm（其他可定制）
承载能力：500–2000kg
换托方式：95° 侧翻 + 滑台抽换，压板稳固不散垛

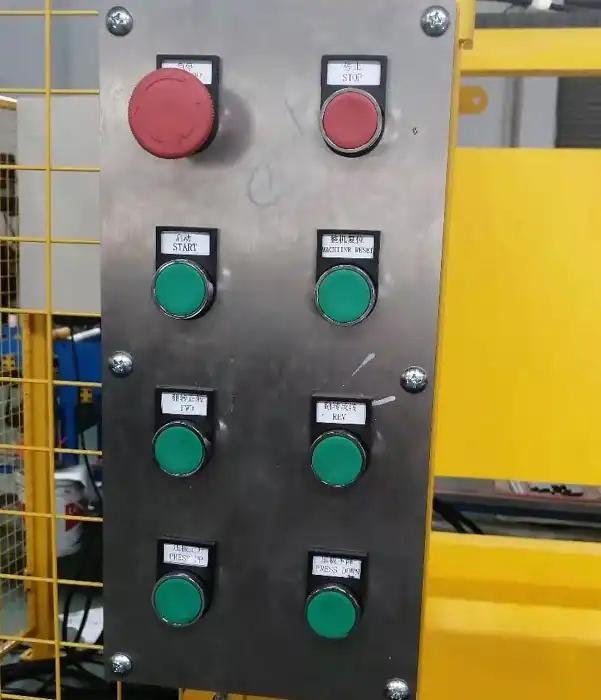

驱动与控制：液压驱动，按钮 / 遥控，1 人值守
换托效率：约 20–30 托盘/小时（⚠️ 待核）
安全配置：光电感应 + 紧急停止，翻转后自动复位
电气与售后：AC 380V 50Hz 三相；含安装调试与售后支持
步惠机械95°托盘更换机专为解决成垛货物的托盘更换需求而设计：设备采用液压驱动，通过 95° 侧翻机构使托盘连同上方货物一同侧翻倾斜，配合滑台结构将旧托盘抽出、新托盘推入，在不拆解整垛的前提下完成换托。强化压板在翻转过程中稳固货物、防止晃动，整机结构紧凑、占地小，支持叉车或码垛车装载，1 人即可完成操作。在承接传统人工换盘工序之前，客户通常面临以下六个难题：
挑战：传统换盘作业的六个痛点
- 人工换盘效率低、强度大： 人工抬搬换盘单次耗时长达 3–5 分钟，需 1–2 人协作，成为产线节拍瓶颈。
- 货物散垛与损伤： 人工撬盘、抬垛受力不均，袋装、箱装货物易散落、包装破损，破损率居高不下。
- 安全风险高： 手动翻转或撬动托盘易引发货物倾倒、托盘压伤，不符合安全作业规范。
- 多规格托盘兼容性差： 木质、塑料、金属托盘混用，尺寸跨度大（1200×800mm 至 1600×1400mm），普通设备难以适配。
- 重载换盘稳定性差： 1–3 吨重型货物在换盘过程中易倾斜、滑落，需额外加固，操作繁琐。
- 场地与能耗压力： 车间通道狭窄，设备占地大影响周转；旧机型液压系统能耗高、故障频发，维护成本高。

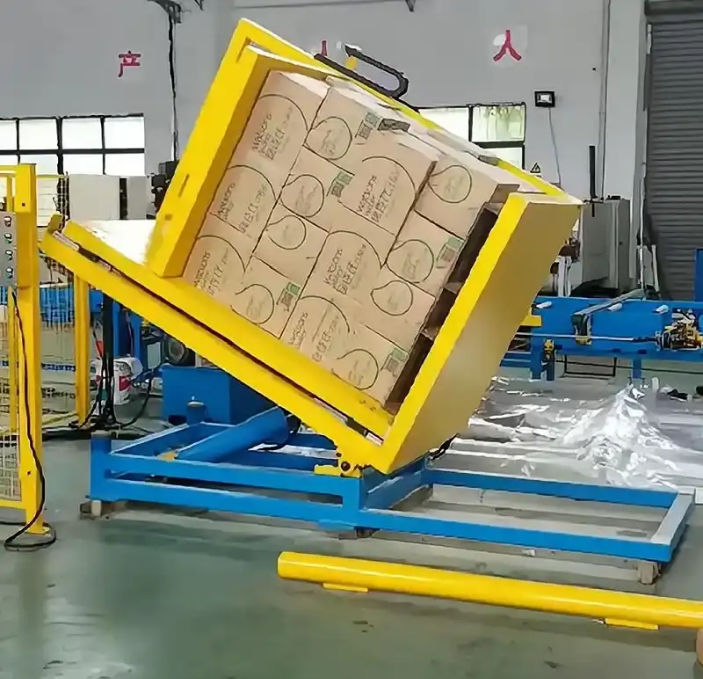

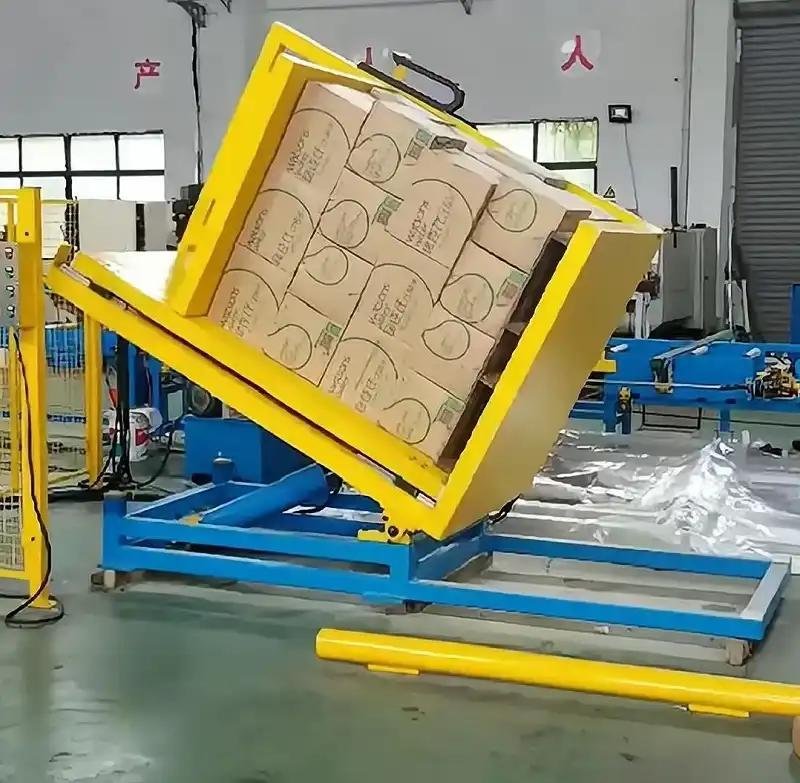

步惠机械95°托盘更换机以「95° 侧翻 + 滑台抽换 + 压板稳固」的方案替代人工换盘：整垛货物由叉车或码垛车送入工位后，压板从上方稳固货物，翻转机构带动托盘与货物侧翻 95°，滑台将旧托盘抽出、新托盘推入，随后自动复位——全程不拆垛、不搬货，1 人即可完成。设备采用节能型液压系统驱动，结构紧凑、占地小，可选配光电感应等安全装置，适应仓库、冷冻库与建材车间等环境。
功能 / 组件与投资回报
| 功能 / 组件 | 收益 / 投资回报 |
|---|---|
| 95° 侧翻换托机构 | 采用 95° 侧翻机制配合滑台抽换，快速完成托盘更换，无需拆垛倒货，显著提升作业效率。 |

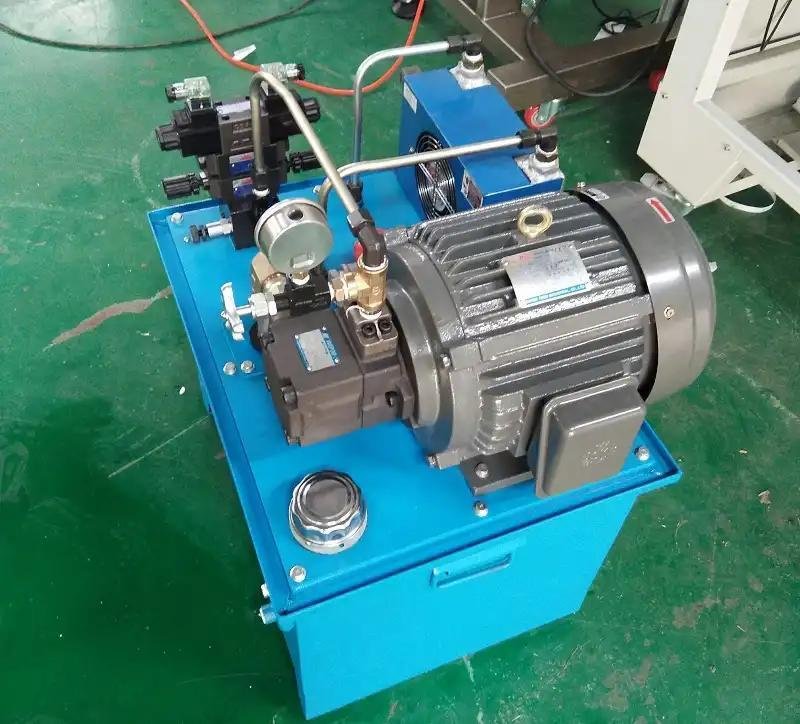

| 液压驱动系统 | 高性能液压系统提供稳定而强大的动力支持，动作顺畅无冲击；采用节能型液压方案，降低能耗，符合绿色物流理念。 |
| 精准定位控制 | 通过精密传感器与控制系统实现托盘的精准定位与翻转，减少对位误差，提高换托精度。 |
| 强化压板机构 | 采用强化设计的压板装置，确保托盘与货物在翻转过程中稳固不晃动，降低散垛与破损风险。 |
| 多重安全防护 | 集成光电感应、紧急停止按钮等安全防护功能，异常情况立即停机，保障操作人员与设备安全。 |
| 操作与自动复位 | 按钮 / 遥控操作简单直观，1 人即可完成；翻转完成后自动复位，减少人工干预，自动化程度高。 |
| 多规格托盘适配 | 支持 1000×1000–1200×1200mm 及多种类型托盘（木 / 塑 / 金属），结构紧凑、优化空间布局，适应多种仓储环境。 |
| 耐用 · 模块化 · 服务 | 选用高质量材料制造，模块化设计便于维护与升级，降低维护成本、延长使用寿命；提供一站式安装调试与定期维护、故障排除等售后服务。 |
适用场景与行业
- 仓储物流与配送中心： 成垛货物换托、破损托盘替换，替代人工抬搬与撬盘作业，提升周转效率。
- 冷冻食品与冷链仓库： 在低温环境下完成卫生托盘替换，减少人工低温作业时间与货损。
- 建材与化工行业： 袋装、桶装、板材类重货换托，便于更换防潮托盘并检查货物底部状态。
- 食品饮料制造： 生产线末端成垛产品的托盘更换与堆叠整理，衔接码垛与出库环节。
- 出口装箱与跨境运输： 出口货物免熏蒸托盘替换、装箱前调向，满足跨境运输的托盘合规要求。
- 制造业车间衔接： 工序间整垛物料的换托与倒垛，衔接上下料工位，保障生产连续性。
公司优势
- 95° 侧翻高效换托： 侧翻 + 滑台抽换结构动作直接，单次换托无需拆垛倒货，效率远优于人工换盘。
- 液压驱动稳定可靠： 液压系统输出平稳、动作无冲击，配节能型设计，兼顾动力与能耗。
- 压板稳固不散垛： 强化压板配合精准定位，翻转全程货物无晃动、无偏移，破损率明显下降。
- 1 人值守降本： 按钮 / 遥控操作 + 自动复位，人工成本与劳动强度同步下降。
- 紧凑结构省空间： 优化布局、减少占地，适应通道狭窄的既有仓库与车间。
- 模块化与快速交付： 模块化设计便于维护升级，提供安装调试与售后支持，快速投产。
步惠机械95°托盘更换机采用液压驱动与 95° 侧翻机构，配合滑台结构与强化压板，在不拆解整垛的前提下快速完成旧托盘拆卸与新托盘更换。承载 500–2000kg，适配 1000×1000–1200×1200×150mm 木/塑/金属托盘（其他尺寸可定制），支持叉车或码垛车装载，按钮/遥控操作、1 人值守；设备配备光电感应与紧急停止
| 参数 | 规格 / 说明 |
|---|---|
| 品名 / 型号 | 95°托盘更换机 |
| 电源要求 | 380V AC 50Hz 三相（3Phase） |
| 适配托盘尺寸 | 1000×1000×150 mm – 1200×1200×150 mm（其他尺寸可定制） |
| 承重能力 | 500–2000 kg |
| 设备尺寸 | 按需定制（标准参考 ⚠️ ≈3200×2200×2400 mm） |
| 翻转角度 | 95° 侧翻（配合滑台完成旧盘抽出 / 新盘推入） |
| 驱动方式 | 液压驱动 |
| 控制方式 | 按钮 / 遥控 |
| 操作人数 | 1 人 |
| 压板夹紧力 | ⚠️ 5–30 kN 分级可调（按压板夹持方式与货重调整） |
| 换托循环时间 | ⚠️ 约 120–180 秒/次（含叉车或码垛车上下料） |
| 换托效率 | ⚠️ 约 20–30 托盘/小时（按载重与规格调整） |
| 控制系统（可选配） | ⚠️ 可选配 PLC + 触摸屏，支持 10+ 种托盘规格配方存储与一键换型 |
| 总功率 | ⚠️ 约 7.5–11 kW（含液压系统） |
| 液压系统压力 | ⚠️ 16–20 MPa |
| 防护等级 | ⚠️ 电气部分 IP54，机械 / 液压部分 IP65 |
| 上料方式 | 支持叉车或码垛车装载 |
| 安全装置 | 光电感应、紧急停止按钮（可选配防护装置） |
| 售后服务 | 提供安装调试、定期维护、故障排除及技术支持 |
