全自动栈板翻转机_90度倾斜180度旋转双压板换托设备-步惠机械
项目信息

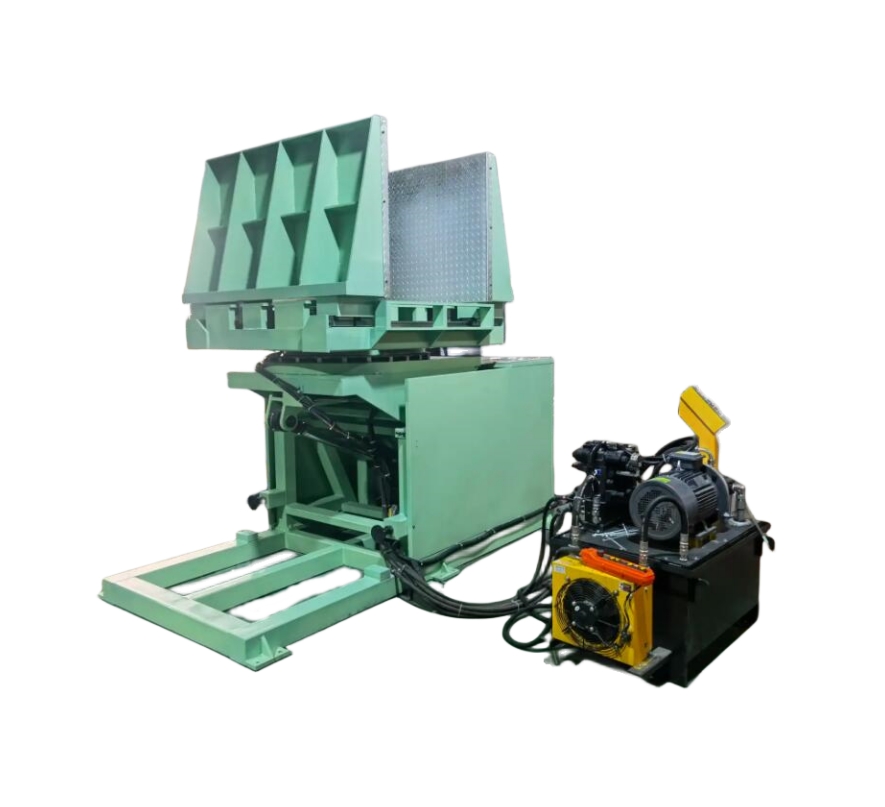

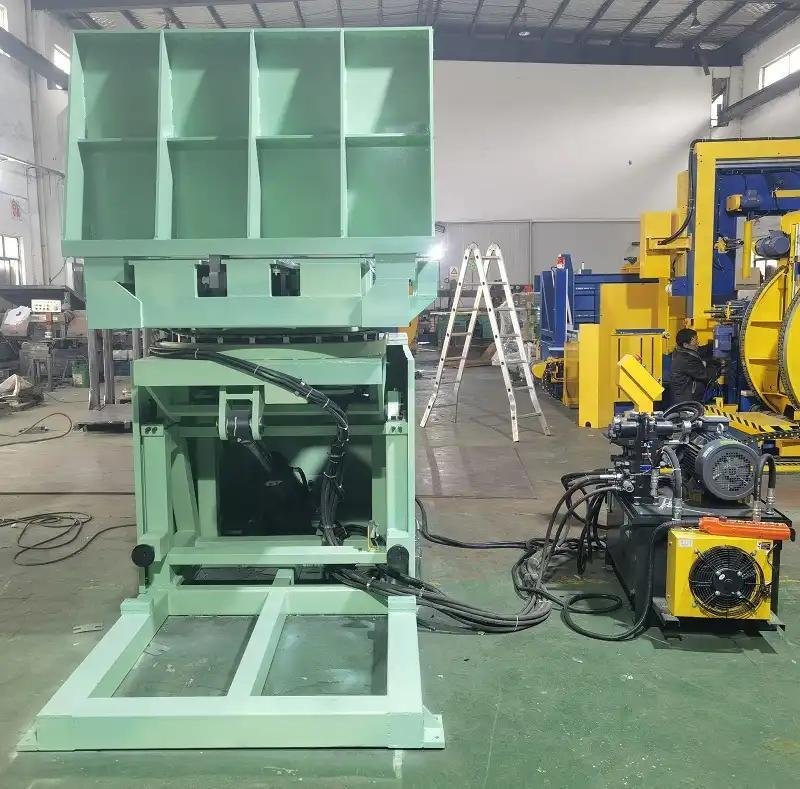

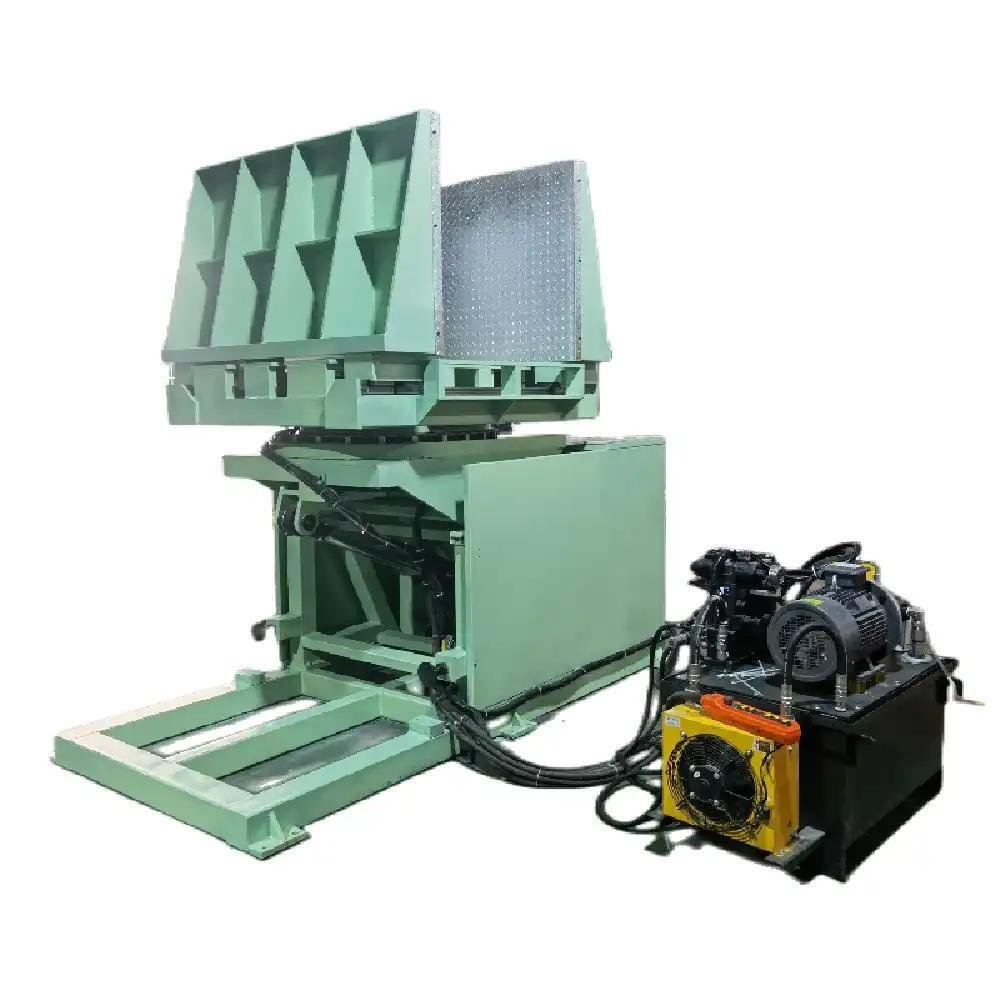

步惠机械栈板翻转机采用倾斜与旋转相结合的双轴结构，将栈板连同整垛货物平稳翻转与换向，无需人工拆解即可完成倒垛、换托、底部检查与清洁，为仓储物流、食品饮料、建材化工等行业提供安全高效的栈板翻转解决方案。
设备型号：栈板翻转机
适用栈板：1000–1200×1000–1200×150mm，木 / 塑 / 金属材质

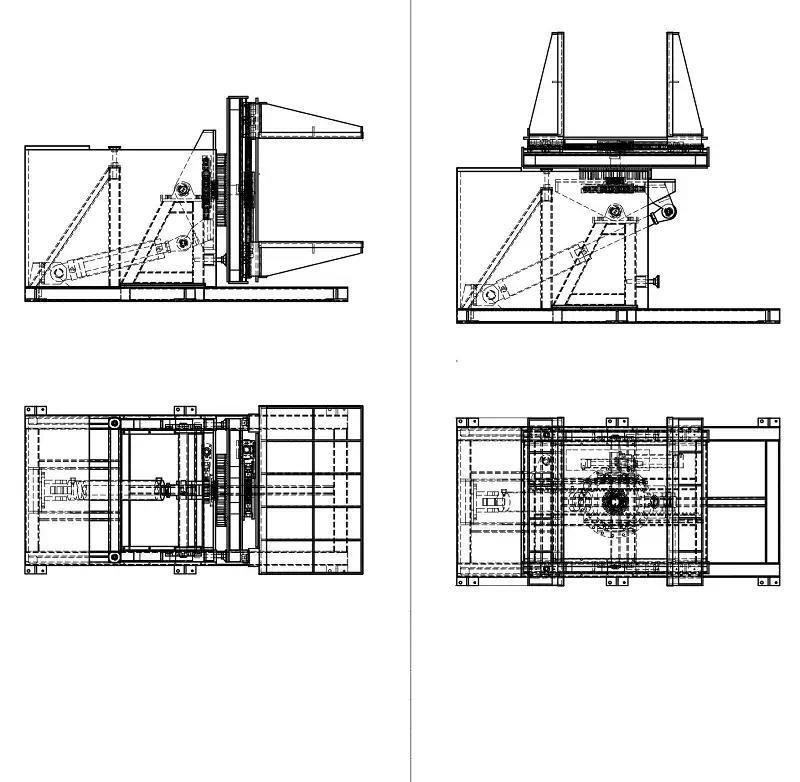

翻转方式：先倾斜 90°，再旋转 180°，双轴叠加
压板结构：单压板 / 双压板可选，开口与方向可定制
承载能力：标准 ≤5000kg，超重规格可定制
驱动与控制：液压驱动，按钮 / 遥控，1 人值守
效率与控制：10–25 栈板/小时，PLC + 触摸屏，30+ 规格配方
电气与安全：AC 380V 50Hz 三相、约 20kW；内置全自动保护系统，整机保修一年
步惠机械栈板翻转机专为解决整垛货物的倒垛、换向与换托需求而研发：设备采用「先倾斜 90°、再旋转 180°」的双轴结构，配合单个或双压板夹持，将栈板连同货物平稳翻转，全程由液压驱动、PLC 控制，可水平固定安装并与输送线对接，让原本依赖人工与叉车的重体力换盘作业转为自动化作业。在承接传统人工换盘工序之前，客户通常面临以下六个难题：
挑战：传统换盘作业的六个痛点
- 人工与叉车换盘效率极低： 依赖叉车或人工搬运换盘，单次耗时长达 3–5 分钟，成为产线节拍瓶颈。
- 多规格栈板兼容性差： 木质、塑料、金属栈板混用，尺寸跨度大（1200×800mm 至 1600×1400mm），单一夹具难以适配。
- 重型货物换盘稳定性差： 1–3 吨重型货物在换盘过程中易倾斜、滑落，货物与人身安全都存在风险。
- 单一翻转动作不够用： 常规翻转机只能翻转、不能换向，倒垛与调向需拆成两道工序，反复搬运。
- 货物禁倒置、易散垛： 袋装、桶装及堆叠不稳的货物整垛倒扣后破损率高，客户不敢上翻转设备。
- 翻转与输送、换托工序脱节： 翻转环节独立作业，需人工转运，难以对接仓储输送线与 AGV，形不成连续流转。
步惠机械栈板翻转机以「双轴叠加工艺 + 单/双压板可选 + 全自动保护」的方案替代人工换盘：整垛栈板货物就位后，压板按货物宽度与深度自动夹紧，设备先倾斜 90° 完成倒垛或底部作业，再旋转 180° 完成换向，一次装夹即可满足倒垛、换向、换托与底部检查等多种需求；液压驱动输出平稳，全自动保护系统在超限、超载或异常时立即停机，1 人即可值守，可水平固定安装并对接前后输送线。
功能 / 组件与投资回报
| 功能 / 组件 | 收益 / 投资回报 |
|---|---|
| 倾斜 + 旋转双轴翻转结构 | 先倾斜 90° 再旋转 180°，一次装夹同时完成倒垛与换向，省去二次搬运与重复夹持。 |
| 单压板 / 双压板可选 | 单压板适应常规栈板；双压板从两侧对称夹持，适应宽度与深度差异大的栈板，受力均匀、翻转不散垛。 |
| 开口与翻转方向可定制 | 压板开口尺寸、翻转方向随客户货物尺寸与栈板规格定制，非标栈板同样适配，增强实用性。 |
| 全自动保护系统 | 设备内置全自动保护系统，翻转限位、超载与异常状态即时停机，操作安全无忧。 |
| 液压驱动承载稳定 | 液压驱动输出平稳无冲击，可稳定支撑各类栈板负载；承载更高需求可提供更高规格的翻转解决方案。 |
| 全自动 / 手动双模式 | 操作模式兼顾全自动与手动选项，试机、调试与常规生产之间灵活切换，灵活便捷。 |
| 水平固定安装、外表耐用 | 设备通常水平固定安装，运行稳定可靠；机身经精致喷漆处理，美观耐用、便于清洁。 |
| 专属定制与一年保修 | 客户提供货物尺寸及照片、栈板尺寸、翻转/更换功能需求即可专属定制，整机享一年保修服务。 |
适用场景与行业
- 仓储物流与配送中心： 整垛货物倒垛、破损栈板更换、栈板底部清洁与检查，替代人工与叉车换盘。
- 食品饮料与冷冻食品： 冷藏、冷冻环境下完成栈板翻转与卫生栈板替换，减少人工低温作业时间。
- 建材与化工： 袋装、桶装大宗货物的栈板翻转与更换，便于更换防潮栈板、检查货物底部完整性。
- 跨境运输与出口装箱： 出口货物免熏蒸栈板替换、装箱前调向，满足跨境运输的栈板合规要求。
- 制造业车间衔接： 工序间整垛物料的倒垛与调向，衔接上下料工位，保障生产连续性。
- 电商与零售配送： 退货栈板倒装、货物重新整理与规范堆叠，减少人工搬运与破损。
公司优势
- 双轴结构一次装夹： 倾斜 90° 与旋转 180° 叠加，倒垛与换向合并为一道工序，节拍明显优于单一翻转设备。
- 单/双压板灵活配置： 同一机型可覆盖常规与超宽、超深栈板，多规格混产无需更换设备。
- 重载稳定、安全可控： 液压驱动配合全自动保护系统，重载翻转平稳无冲击，异常立即停机。
- 1 人值守的自动化： 按钮 / 遥控操作，全自动与手动模式兼备，人工成本与劳动强度同步下降。
- 非标定制能力强： 开口尺寸、翻转方向与承载规格均可按客户货物与栈板定制，适配特殊工况。
- 水平固定、便于产线对接： 设备水平固定安装，运行稳定可靠，可直接嵌入既有输送线与仓储布局。
步惠机械栈板翻转机采用「先倾斜 90°、再旋转 180°」的双轴翻转结构，将栈板连同整垛货物平稳翻转与换向，完成倒垛、换托、底部检查与清洁，替代人工与叉车搬运。设备支持单个或双压板设计，开口与翻转方向可按货物与栈板尺寸定制；适配 1000–1200×1000–1200×150mm 栈板（木 / 塑料 / 金属材质），液
| 参数 | 规格 / 说明 |
|---|---|
| 品名 / 型号 | 栈板翻转机 |
| 电源要求 | 380V AC 50Hz 三相（3Phase） |
| 适配栈板尺寸 | 1000×1000×150 mm – 1200×1200×150 mm |
| 承重能力 | 按需定制（标准机型 ≤5000 kg，超重规格可定制） |
| 翻转角度 | 倾斜翻转 90° + 平面旋转 180°（双轴叠加） |
| 驱动方式 | 液压 |
| 控制方式 | 按钮 / 遥控 |
| 操作人数 | 1 人 |
| 翻转速度 | 0.3–1.5 r/min 变频可调（单次翻转约 40–80 秒） |
| 夹紧力 | 8–50 kN 分级可调（根据栈板材质与载重匹配） |
| 输送速度 | 0.5–3 m/min 变频可调（配置输送辊道时） |
| 处理效率 | 10–25 栈板/小时（根据载重与规格调整） |
| 控制系统 | PLC + 触摸屏，支持 30+ 种栈板规格配方存储与一键换型 |
| 总功率 | 约 20 kW（含液压系统） |
| 液压系统压力 | 16–20 MPa |
| 设备尺寸 | 长×宽×高 ≈ 4000×2500×3000 mm（根据最大栈板尺寸调整） |
| 防护等级 | 电气部分 IP54，机械 / 液压部分 IP65 |
| 安全装置 | 红外安全光幕、防护围栏、紧急停止按钮、超载保护、翻转限位 |
| 保修服务 | 整机一年保修 |
