全自动水平轨道缠绕包装机_长条形钢卷线缆盘轨道式缠绕设备-步惠机械
项目信息

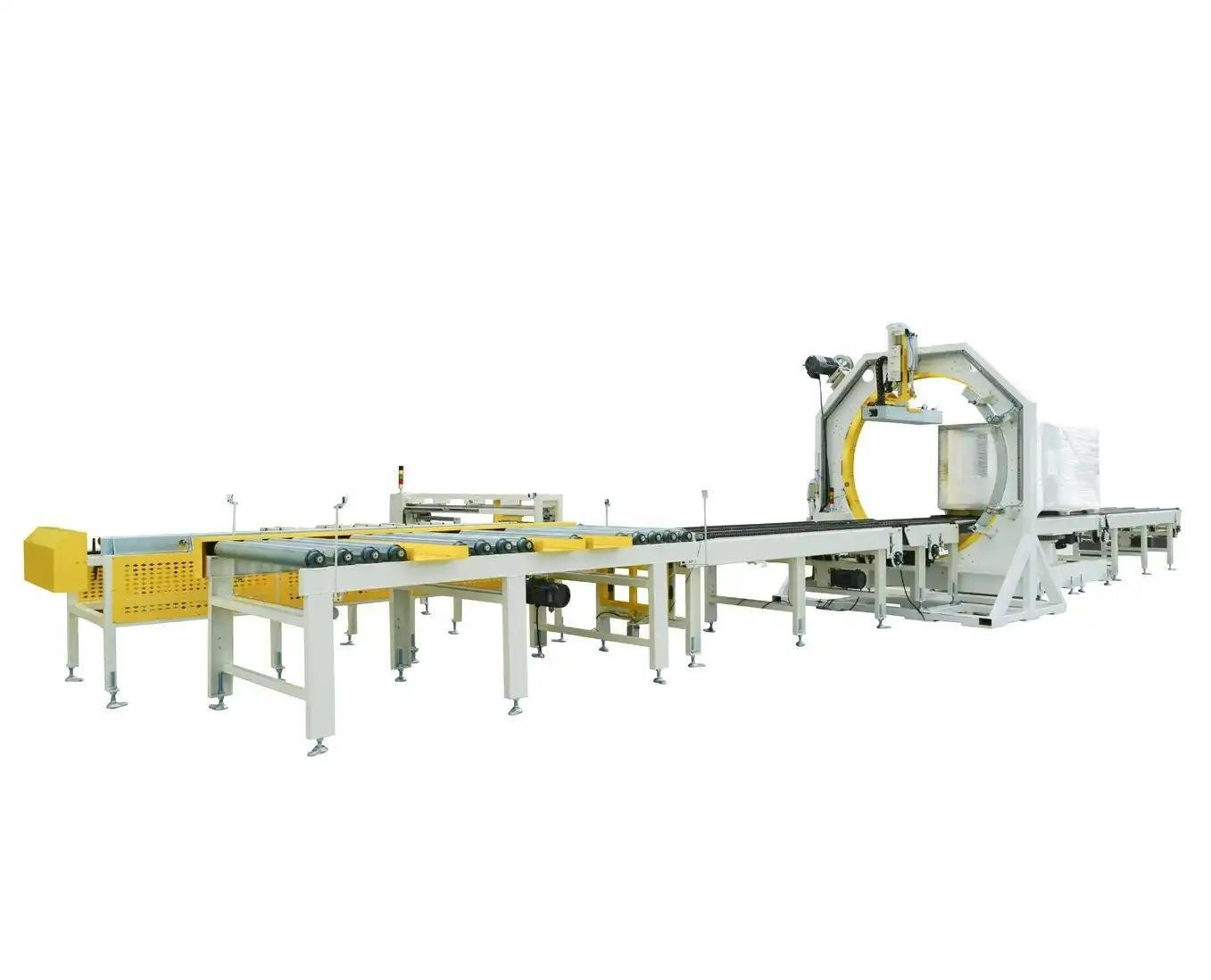

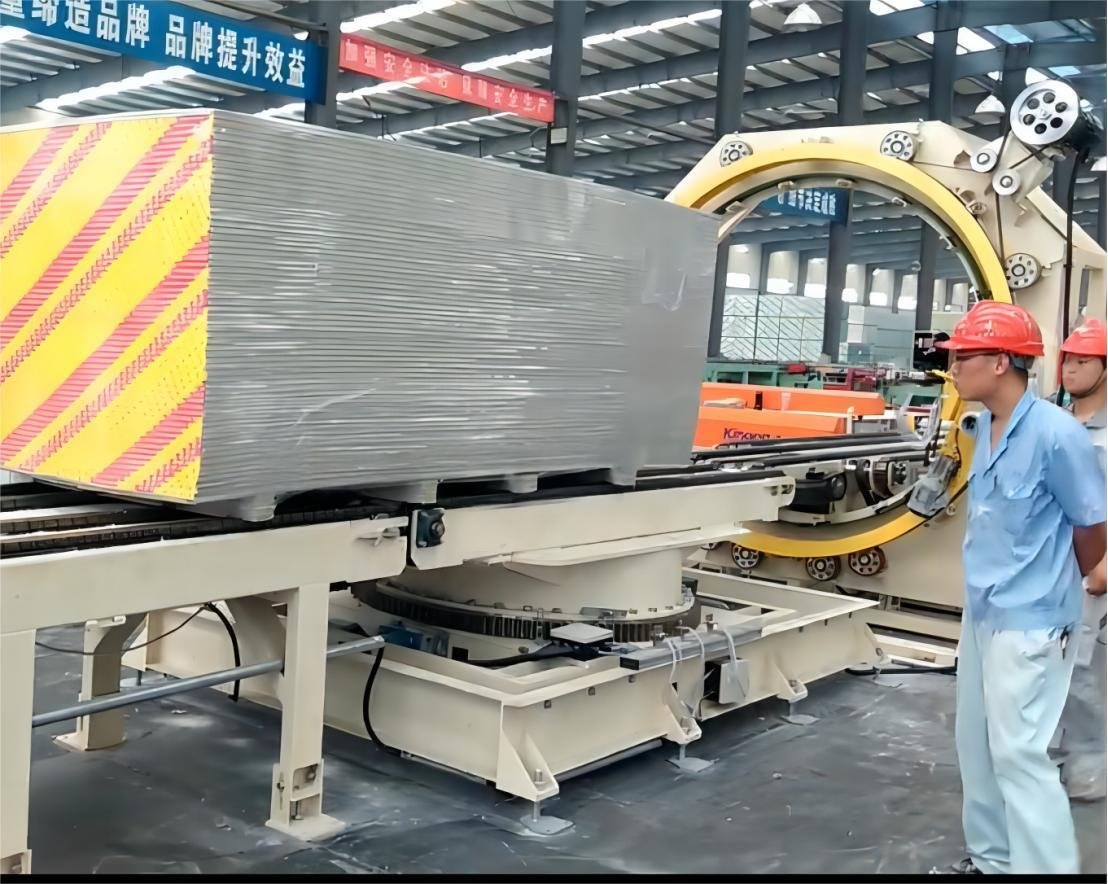

水平轨道缠绕包装机是一款针对长条形、大直径卷材类产品包装的专业设备，采用水平轨道输送与环绕式缠绕相结合的方式，实现长型产品的全自动上料、定位、缠绕及堆垛，集成压力控制、膜材预拉伸和智能堆叠算法，凭借先进的控制技术和稳定的机械性能，为长尺寸产品的运输与存储提供高效、精准的整体解决方案。步惠机械水平轨道缠绕包装机以水平轨道环绕机构、变频辊道输送系统与智能张力控制系统为核心，配合工业级 PLC 集中控制，既能适配不同长度、直径与重量的产品，又能显著提升堆垛稳定性、增强防潮防刮性能，为金属加工、线缆制造、管材型材、重型机械等行业打造标准化、低损耗的出厂包装流程提供可靠支持。
设备型号：水平轨道缠绕包装机
适用产品规格：长度 500–6000 mm，直径 / 宽度 300–2000 mm，单重 ≤10000 kg（可定制）
包装方式：变频辊道水平输送 + 轨道式 360° 环绕缠绕 + 自动断膜压膜
预拉伸率：200%–400% 可调
缠绕张力：5–30 N 连续可调（控制精度 ±1 N）
缠绕效率：0.5–3 件 / 小时（按产品长度与层数调整）
控制系统：工业级 PLC + 10 英寸触摸屏，支持配方存储、数据记录与远程诊断
电源 / 功率：AC 380V 50Hz，总功率约 7 kW
气源要求：0.6–0.8 MPa，流量 0.3 m³/min（用于断膜与压膜机构）
设备尺寸：约 4000×3000×2500 mm（按最大产品长度调整）
设备重量：1500–5000 kg
安全防护：红外安全光幕、防护围栏、急停按钮（人员靠近自动停机）
可选配置：VCI 防锈膜装置、自动标识系统、称重模块、码垛机对接接口
交货时间：3–4 个月

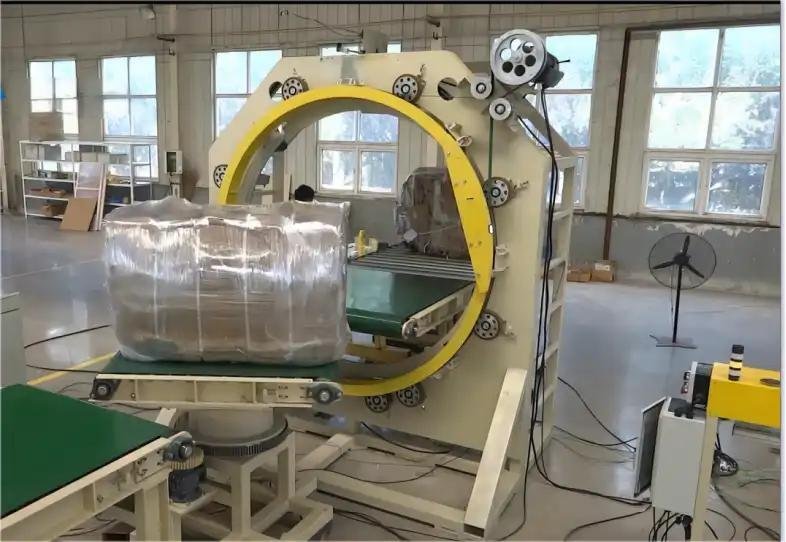

水平轨道缠绕包装机专为长条形、圆柱形或大型卷材类产品（如钢卷、铝卷、线缆盘、管材等）的缠绕防护设计，通过水平轨道式环绕结构实现产品的 360° 全包裹包装，解决传统立式缠绕机对长尺寸产品适配性差、缠绕不全面等问题。该设备通过辊道输送将产品平稳送入缠绕区域，轨道式缠绕臂沿水平方向环绕产品运动，配合膜架升降实现多层拉伸膜覆盖，全程由 PLC 控制系统精准调控缠绕张力、层数与重叠率，可无缝对接生产线或仓储系统，确保包装一致性与防护稳定性，大幅提升长尺寸产品的运输与存储安全。
挑战：克服长尺寸产品缠绕包装的行业痛点
- 适配性局限： 传统立式缠绕机难以兼容长条形、大直径产品，易出现缠绕盲区，尤其对两端面与侧面衔接处防护不足。
- 人工干预率高： 长尺寸产品人工辅助缠绕耗时费力，单件包装需 2–3 人协作，膜层张力不均导致防护效果差，增加人工成本。
- 缠绕覆盖不全面： 手动或简易设备缠绕易出现膜层重叠杂乱、两端漏包等问题，产品在运输中易受粉尘、湿气侵蚀或碰撞损伤。
- 产线衔接断层： 缠绕工序与前序生产、后序存储脱节，需人工转运，形成效率瓶颈，影响整体生产节奏。
- 多规格换型繁琐： 不同长度、直径的产品需手动调整设备参数，换型时间长达 30 分钟以上，难以满足多品种生产需求。
- 膜材浪费严重： 张力控制不当导致膜材拉伸不足或过度撕裂，包装材料损耗率高，增加生产成本。

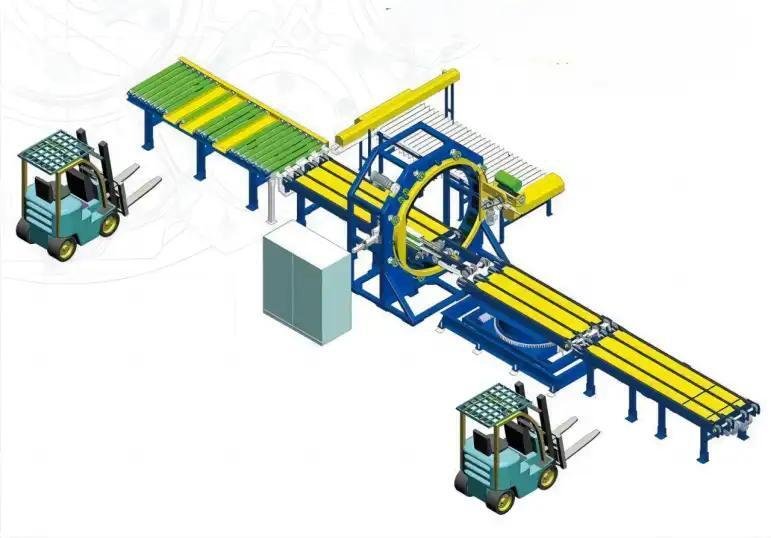

步惠机械水平轨道缠绕包装机以水平轨道环绕机构、变频辊道输送系统与智能张力控制系统为核心，产品经辊道平稳送入缠绕工位后由激光定位自动校准缠绕中心（精度 ≤5mm），缠绕臂沿水平环形轨道 360° 环绕产品运动、膜架同步升降实现全维度无盲区覆盖，两端面由专用膜架倾斜机构强化缠绕，缠绕完成后自动切断膜材并通过压辊固定膜尾，成品经后端输送线自动移出或对接码垛机。设备可处理长 500–6000mm、直径 / 宽 300–2000mm、单重 ≤10000kg 的产品；缠绕张力 5–30N 连续可调（精度 ±1N），预拉伸率 200%–400%，轨道运行速度 3–10 m/min 变频可调，膜架升降 0.5–2 m/min，两端面覆盖率 ≥95%，缠绕效率 0.5–3 件/小时。工业级 PLC + 10 英寸触摸屏支持 30+ 种包装配方存储与远程诊断，可与前序生产线、后序码垛机或仓储输送线联动，实现「输送—缠绕—输出」连续自动化，是长尺寸产品包装自动化的高效解决方案。
| 功能 / 组件 | 收益 / 投资回报 |
|---|---|
| 水平轨道环绕机构 | 缠绕臂沿水平环形轨道 360° 环绕产品运动，配合膜架升降实现全维度覆盖，无缠绕盲区，尤其适配长条形、大直径产品。 |
| 变频辊道输送系统 | 通过可调速辊道平稳输送产品至缠绕工位，激光定位精度 ≤5mm，确保缠绕中心对齐，减少人工调整时间。 |
| 智能张力控制系统 | 实时监测膜张力（5–30N 可调），根据产品材质自动匹配拉伸力度，预拉伸率达 200%–400%，膜材消耗降低 15%–20%。 |
| 两端面强化缠绕装置 | 针对产品两端面设计专用膜架倾斜机构，实现端面 95% 以上覆盖，防止粉尘、湿气从端口侵入，增强防护完整性。 |
| PLC + 触摸屏控制系统 | 存储 30+ 种产品包装配方，支持缠绕层数（1–5 层）、重叠率（30%–50%）自定义，一键换型，操作简单直观。 |
| 自动断膜与压膜机构 | 缠绕完成后自动切断膜材并通过压辊固定膜尾，避免人工断膜导致的膜层松散，提升包装密封性。 |
| 产线对接接口 | 可与前序生产线、后序码垛机或仓储输送线联动，实现「输送—缠绕—输出」连续自动化，消除人工转运间隙。 |
| 安全防护系统 | 配备红外安全光幕、防护围栏与急停按钮，缠绕过程中人员靠近自动停机，防止轨道运动部件造成意外伤害。 |
适用场景与行业
- 金属加工行业： 用于冷轧钢卷、热轧铝卷、铜卷等金属卷材的防潮、防刮缠绕包装，适配仓储与长途运输需求。
- 线缆制造企业： 对电缆盘、光缆盘进行全包裹缠绕，防止运输中线缆磨损、进尘，保障信号传输性能。
- 管材与型材生产： 为钢管、塑料管材、铝型材等长条形产品提供整体性缠绕，避免堆叠摩擦损伤。
- 重型机械制造： 对大型轴类、滚筒类部件进行出口包装，满足国际运输的防护与固定要求。
- 建筑建材领域： 用于脚手架钢管、幕墙型材等产品的缠绕打包，提升工地运输与堆放效率。
公司优势
- 长尺寸产品专属解决方案： 水平轨道环绕设计突破立式缠绕机的尺寸限制，实现长条形、大直径产品的全维度无盲区缠绕。
- 精准张力与膜材优化： 智能张力控制系统配合高倍预拉伸技术，在保证防护效果的同时降低膜材消耗，实现「防护 + 经济」双重收益。
- 高效换型能力： 配方化管理支持多规格产品快速切换，10 分钟内完成参数调整，满足小批量多品种生产模式。
- 产线协同与自动化： 可与前后端设备无缝对接，形成「生产—缠绕—存储」自动化闭环，提升整体生产效率 30% 以上。
- 耐用性与稳定性： 轨道机构采用重载轴承与耐磨材料，核心部件进口，设备无故障运行时间 ≥1500 小时，使用寿命超 8 年。
- 定制化布局设计： 可根据车间空间与产品特性设计单轨道、双轨道或环形布局，最小化对现有产线的改造影响。
步惠机械水平轨道缠绕包装机，专为长条形、大直径卷材类产品（钢卷、铝卷、线缆盘、管材、型材等）的缠绕防护设计，采用水平轨道输送与环绕式缠绕相结合的方式，实现长型产品的全自动上料、定位、缠绕及堆垛。适用产品长度 500–6000mm、直径/宽度 300–2000mm、单重 ≤10000kg；缠绕张力 5–30N 连续可
| 参数 | 规格 / 说明 |
|---|---|
| 型号 / 产品名称 | 水平轨道缠绕包装机 |
| 适用产品规格 | 长度 500–6000 mm，直径 / 宽度 300–2000 mm，单重 ≤10000 kg（可定制） |
| 缠绕材料 | 拉伸膜（宽度 500–1000 mm，厚度 0.015–0.05 mm）、VCI 防锈膜（可选） |
| 缠绕效率 | 0.5–3 件/小时（根据产品长度与层数调整） |
| 预拉伸率 | 200%–400% 可调 |
| 缠绕张力 | 5–30 N 连续可调，控制精度 ±1 N |
| 轨道运行速度 | 3–10 m/min 变频可调 |
| 膜架升降速度 | 0.5–2 m/min 同步可调 |
| 端面覆盖范围 | ≥95%（产品两端面覆盖率） |
| 控制系统 | PLC + 10 英寸触摸屏，支持配方存储、数据记录、远程诊断 |
| 电源要求 | 380V AC，50Hz，总功率约 7 kW |
| 气源要求 | 0.6–0.8 MPa，流量 0.3 m³/min（用于断膜与压膜机构） |
| 设备尺寸 | 长×宽×高 ≈ 4000×3000×2500 mm（根据最大产品长度调整） |
| 防护等级 | 电气部分 IP54，机械部分 IP65 |
