全自动木块加载式水平缠绕包装机_木块自动堆垛环绕包装设备-步惠机械
项目信息
木块加载式水平缠绕包装机是一款针对木块包装的专业设备，采用水平输送与环绕式缠绕相结合的方式，实现木块的全自动上料、定位、缠绕及堆垛，集成压力控制、膜材预拉伸与智能堆叠算法，凭借先进的控制技术和稳定的机械性能，为木材加工企业的包装作业提供高效、精准的整体解决方案。步惠机械木块加载式水平缠绕包装机以滚筒式水平输送定位系统、360° 环绕缠绕机构与伺服预拉伸膜架为核心，配合工业级 PLC 集中控制，既能适配不同规格与木质密度的木块，又能显著提升堆垛稳定性、增强防潮性能，为木材加工厂、家具制造、建材仓储、物流转运等行业打造标准化、低损耗的出厂包装流程提供可靠支持。
设备型号：木块加载式水平缠绕包装机
适用膜材：高强度 LLDPE 缠绕膜，膜宽 750 mm（500–1000 mm 可选），内芯 76 mm
输送速度：8–20 m/min（变频调速）
控制系统：工业级 PLC + 10 英寸触摸屏，支持 80+ 种堆叠配方存储与物联网接入
电源 / 功率：AC 380V 50Hz，功率 5.5 kW
气源要求：0.6–0.8 MPa（标配气动压紧与断膜系统）
设备重量：约 1200 kg
安全标准：符合 ISO 12100 机械安全规范（全封闭防护栏、急停按钮、光电感应屏障）
可选配置：自动标识系统、湿度监测模块、视觉定位系统、防震底座
操作方式：全自动 / 半自动 / 手动模式可切换
木块产品因形状规整、堆叠稳定性要求高，对包装的紧固性、防潮性及自动化兼容性要求严格。传统人工捆扎或简易包装设备常导致捆扎松动、防护不足，不仅影响运输安全，还会因人工干预多、效率低影响仓储周转。步惠机械木块加载式水平缠绕包装机专为解决这一痛点设计，通过水平输送与环绕式缠绕相结合，实现木块的全自动上料、定位、缠绕及堆垛，集成压力控制、膜材预拉伸和智能堆叠算法，在集中 PLC 控制系统下完成高效包装，有效提升堆垛稳定性、增强防潮性能，并降低包装成本与人工强度。
挑战：克服木块包装的松散与效率低下问题
- 人工依赖度高： 手动堆叠木块、调整捆扎位置及控制膜材张力，劳动强度大且易因操作误差导致包装松散。
- 防护效果差： 缠绕压力不均、膜材覆盖不完整，易使木块受潮变形或运输中发生移位、边角磨损。
- 效率瓶颈明显： 人工包装速度慢，且与自动化生产线不匹配，拖慢仓储物流节奏。
- 堆叠调控困难： 不同规格木块需差异化堆叠参数（如层数、压力、缠绕密度），人工调整精度低、换型耗时。
- 安全风险存在： 人工搬运重型木块时易发生砸伤，且包装过程中膜材断裂、设备误操作等隐患突出。

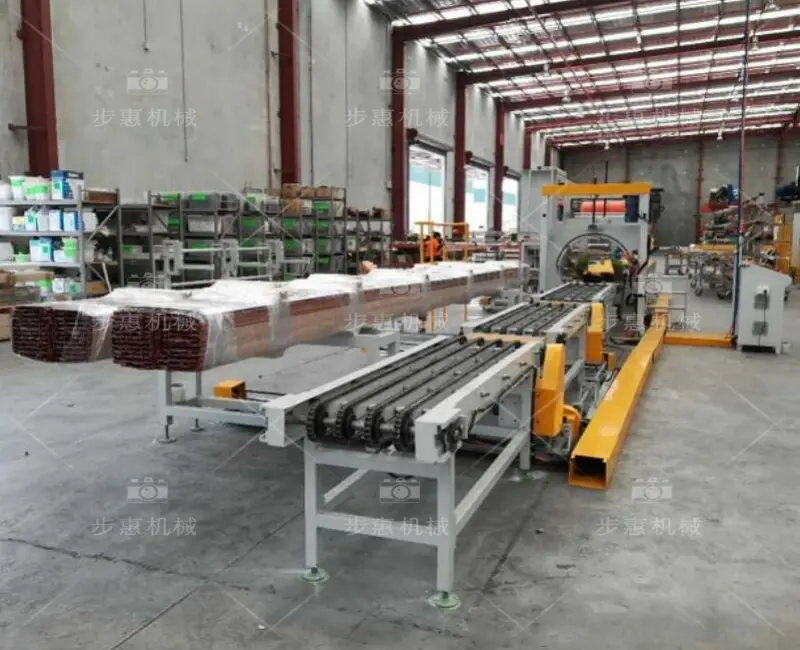

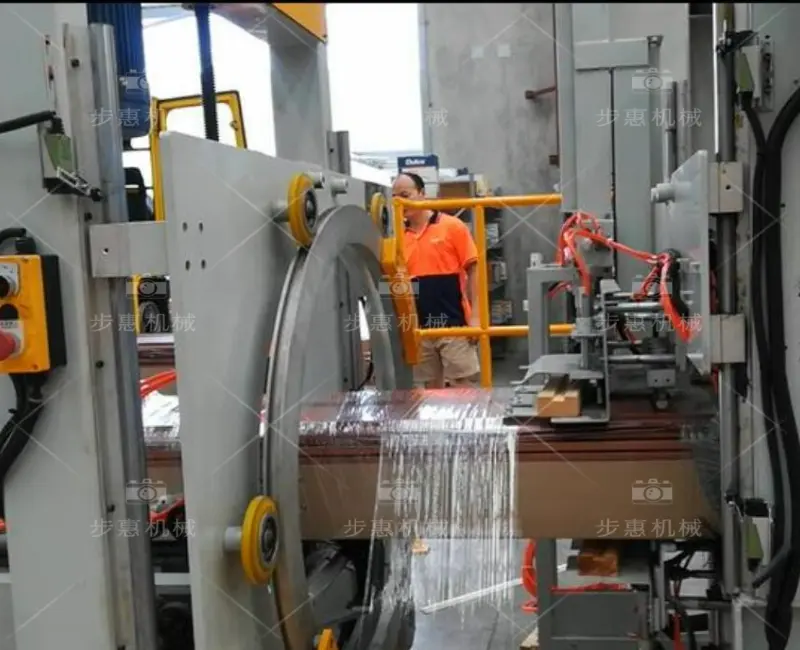

步惠机械木块加载式水平缠绕包装机以滚筒式水平输送定位系统、360° 环绕缠绕机构与伺服预拉伸膜架为核心，木块经水平输送线送入缠绕工位后由激光测距自动校准堆叠中心，膜架 360° 旋转按设定层数与重叠度完成多层级缠绕加固，气动压紧系统在缠绕全程稳定压持木垛、防止位移，缠绕结束由气动断膜系统精准切断膜材，成品垛经后端输送线自动移出或对接 AGV 堆垛。设备可处理长 300–1200mm、宽 200–800mm、高 100–500mm 的木块，最大承重 800kg/垛；缠绕速度 0–18 r/min 自适应木块尺寸，输送速度 8–20 m/min 变频可调，膜材预拉伸率 200%–280%，缠绕压力 0–60N 数字式可调，重叠度 25%–55%，包装层数 2–6 层自动计数。工业级 PLC + 10 英寸触摸屏支持 80+ 种堆叠配方存储与物联网接入，可与前端分拣线、后端 AGV 输送线无缝对接，实现木块从分拣到堆垛全程无人化，是木材加工行业木块包装自动化的高效解决方案。
| 功能 / 组件 | 收益 / 投资回报 |
|---|---|
| 水平输送与定位系统 | 滚筒式水平输送，配合激光测距自动校准木块堆叠中心，确保缠绕轨迹精准，消除人工对齐误差。 |
| 环绕式缠绕机构 | 膜架 360° 旋转缠绕，支持多层级缠绕加固，膜材覆盖均匀无死角，提升防潮防震性能。 |
| 预拉伸膜架系统 | 膜材预拉伸率可达 200%–280%，节省膜材消耗同时增强缠绕紧固度，降低包装成本。 |
| 智能压力控制系统 | PLC 实时调控缠绕压力（0–60N 可调），避免压力过大损伤木块或过小导致松散，适配不同木质密度。 |
| 可编程堆叠方案 | 支持存储 80+ 种堆叠配方，预设缠绕层级、重叠度（25%–55%）、转速等参数，换型时一键调用。 |
| 全自动上料/堆垛衔接 | 与前端分拣线或后端 AGV 输送线无缝对接，实现无人化堆垛，提升整体仓储效率 30% 以上。 |
| 智能故障检测与报警 | 实时监测堆叠偏移、压力异常、膜材断裂等状态，通过 HMI 显示故障点，缩短停机时间 40%。 |
| 安全防护装置 | 全封闭防护栏、急停按钮、光电感应屏障，防止操作人员接触机械运动部件，符合 CE 安全标准。 |
| 模块化扩展设计 | 可根据木块尺寸加装侧压装置，选配温湿度传感器，适应特殊仓储环境需求。 |
| 快速维护系统 | 触摸屏 HMI 参数配置，关键部件模块化快拆，维护保养时间减少 50%。 |
适用场景与行业
- 木材加工厂： 对成品木方、板材进行防潮防刮伤的出厂包装，保障长途运输质量。
- 家具制造企业： 为家具组件、木制配件提供标准化堆垛包装，避免组装前损伤。
- 建材仓储中心： 对木地板、木龙骨等建材进行自动化捆扎，提升仓库周转效率。
- 物流转运枢纽： 对跨境运输的木制品进行加固包装，适应海运集装箱环境。
- 木托盘生产商： 对成品托盘进行防污防潮包装，满足食品级运输要求。
- 工艺品包装厂： 为精密木雕、乐器等高端木制品提供无接触式防护包装。
公司优势
- 水平堆叠专研技术： 针对木块重心特性设计水平堆叠系统，避免传统立式包装导致的倾倒风险。
- 智能压力适配系统： 根据木块密度自动调节缠绕压力，保障松木至硬木的全材质包装完整性。
- 无人化流程集成： 从分拣到堆垛全程自动化，包装效率提升 60%，人工成本降低 70%。
- 双重复合防护： 物理防震结构 + 膜层防潮密封，运输破损率降低至 0.5% 以下。
- 柔性扩展能力： 可选配 AGV 对接模块或定制化夹具，无缝衔接智能工厂系统。
- 全生命周期服务： 提供远程诊断、备件速达及年度维护计划，设备综合效率（OEE）达 95% 以上。
步惠机械木块加载式水平缠绕包装机，专为木材加工、家具制造、建材仓储等行业的木块自动化包装设计，采用水平输送与环绕式缠绕相结合的方式，实现木块全自动上料、定位、缠绕及堆垛。适用木块规格 300–1200×200–800×100–500mm，最大承重 800kg/垛；缠绕速度 0–18 r/min 自适应木块尺寸，输送速度 8–
| 参数 | 规格 / 说明 |
|---|---|
| 型号 / 产品名称 | 木块加载式水平缠绕包装机 |
| 适用木块规格 | 长×宽×高：300–1200×200–800×100–500 mm（可定制） |
| 最大承重 | 800 kg/垛 |
| 缠绕速度 | 0–18 r/min（自适应木块尺寸） |
| 膜材类型 | 高强度 LLDPE 缠绕膜，宽度 750 mm（支持 500–1000 mm 可选） |
| 预拉伸率 | 200%–280%（伺服预拉伸系统） |
| 压力调节范围 | 0–60 N（数字式压力反馈） |
| 缠绕重叠度 | 25%–55%（智能动态调节） |
| 包装层数 | 2–6 层（自动计数） |
| 输送速度 | 8–20 m/min（变频调速） |
| 控制系统 | 工业级 PLC + 10 寸触摸屏，支持堆叠算法与物联网接入 |
| 电源要求 | AC 380V 50Hz，功率 5.5 kW |
| 气源要求 | 0.6–0.8 MPa（标配气动压紧系统） |
| 设备尺寸 | 长×宽×高：4200×2200×2500 mm（基础配置） |
| 安全标准 | 符合 ISO 12100 机械安全规范 |
| 可选配置 | 自动标识系统、湿度监测模块、视觉定位系统、防震底座 |
| 操作方式 | 全自动 / 半自动 / 手动模式 |
